Diagrama de fusibles de Chevrolet Cavalier (1983-1994)
Tabla de contenidos
Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles Chevrolet Cavalier (1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994).
Comprobación y sustitución de fusibles.
Los circuitos de cableado de su vehículo están protegidos contra cortocircuitos mediante una combinación de fusibles, disyuntores y enlaces térmicos fusibles dentro del propio cableado. Esto reduce en gran medida el riesgo de incendio causado por problemas eléctricos.
Mira la banda plateada dentro del fusible. Si la tira está rota o derretida, reemplace el fusible. Asegúrese de reemplazar un fusible defectuoso por uno nuevo del tamaño correcto.
Si alguna vez tiene un problema en el camino y no tiene un fusible de repuesto, puede pedir prestado uno de buen valor. Simplemente elija una característica de su vehículo de la que pueda prescindir, como la radio o el encendedor de cigarrillos, y use su fusible si ese es el tamaño que necesita. Reemplácelo tan pronto como pueda.
Notar
- Antes de reemplazar un fusible, verifique que se haya quitado la llave del encendido y que todos los servicios estén apagados y/o desconectados.
- No repare los fusibles y nunca reemplace un fusible quemado por uno de mayor amperaje. Esto puede dañar el sistema eléctrico y provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Caja de fusibles del salpicadero

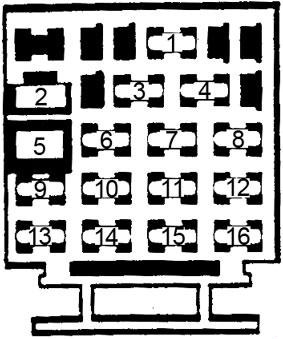

1983-1990
| № | A | circuito protegido |
|---|---|---|
| 1 | 3 | Sensor de cigüeñal |
| 2 | 35 | Accesorios de alimentación |
| 3 | diez | radio, antena, control de crucero |
| 4 | 5 | Iluminación de instrumentos |
| 5 | 35 | Ventanas eléctricas |
| 6 | 20 | Luces de cortesía, encendedor de cigarrillos |
| siete | 25 | Limpiaparabrisas |
| 8 | 20 | Indicadores, campanillas, indicadores, desempañador, apertura del maletero |
| 9 | 25 | Sistema de ventilación |
| diez | 20 | Luces traseras |
| 11 | 20 | Faros antiniebla |
| 12 | 20 | Intermitentes, luces de marcha atrás |
| 13 | 20 | Calentador de estrangulador, ventilador de refrigerante, alternador |
| 14 | 20 | Luces de freno, luces de peligro |
| 15 | diez | ECM, bomba de combustible, luz de advertencia de presión de aceite |
| dieciséis | 15 | Módulo de control de control de computadora |

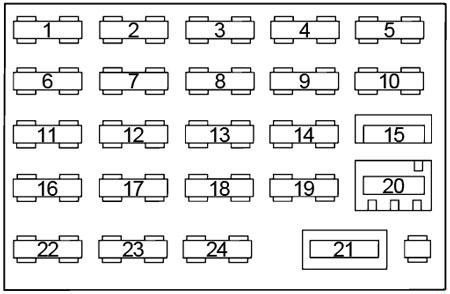

1990-1994

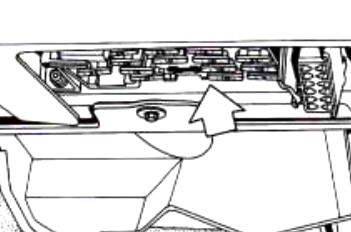

El panel de fusibles está ubicado debajo del lado inferior izquierdo del tablero.
| № | A | circuito protegido |
|---|---|---|
| 1 | 5 | Iluminación de instrumentos |
| 2 | diez | ECM, inyección de combustible multipuerto (1993-1994) |
| 3 | – | 1990-1993: – |
| diez | 1994: Desbloqueo automático de puertas | |
| 4 | 15 | Encendedor, luz de guantera (1993), luz interior (1994) |
| 5 | – | – |
| 6 | diez | Sistemas de radio/audio |
| siete | diez | Indicadores, advertencia de audio, luces de grupo (1990-1993), TCC (1990-1993), relé de desempañador trasero, bloqueo de cambio de freno/transeje (1993-1994), inyección de combustible multipuerto (1993-1994), tablero (1994) |
| 8 | – | – |
| 9 | 15 | Luces de estacionamiento, indicadores |
| diez | 25 | 1990-1993: HVAC, calefacción y aire acondicionado, ABS, luces de circulación diurna (1993) |
| 25 | 1994: ABS, ventilador de refrigeración, climatización, luces de circulación diurna, arranque y sistema de carga | |
| 11 | 25 | Limpiaparabrisas/lavaparabrisas |
| 12 | diez | Bomba de combustible, inyectores |
| 13 | diez | Radio/Sistemas de audio, Reloj |
| 14 | 20 | 1990-1993: luz interior, luz de la guantera, bocina, seguros eléctricos de las puertas, zumbador de advertencia (1993), liberación remota de la puerta trasera (1993), luz de control de aceite (1993) |
| 15 | 1994: advertencia sonora, seguros automáticos de las puertas, capota de lona, bocina, salpicadero, iluminación interior, apertura del portón trasero | |
| 15 | 30 | Disyuntor: elevalunas eléctrico, capota descapotable |
| dieciséis | diez | Regulador de velocidad |
| 17 | 15 | Luces de marcha atrás, intermitentes (luces exteriores) |
| 18 | 20 | Luces de freno, luces de emergencia, bloqueo de cambio de transeje de freno (BTSI (1994)) |
| 19 | 20 | Flash-To-Pass (faros) |
| 20 | 30 | Disyuntor: Cerraduras automáticas de puertas, desempañador trasero |
| 21 | 20 | Disyuntor: faro, luces de circulación diurna (1994) |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
