Diagrama de fusibles de Chevrolet Cavalier y Pontiac Sunfire (1995-2005)
Tabla de contenidos
Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Chevrolet Cavalier y Pontiac Sunfire (1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005).
Comprobación y sustitución de fusibles.
Los circuitos de cableado de su vehículo están protegidos contra cortocircuitos mediante una combinación de fusibles, disyuntores y enlaces térmicos fusibles. Esto reduce en gran medida el riesgo de daños causados por problemas eléctricos.
Mira la banda plateada dentro del fusible. Si la tira está rota o derretida, reemplace el fusible. Asegúrese de reemplazar un fusible defectuoso por uno nuevo del mismo tamaño y clasificación.
Si alguna vez tiene un problema en el camino y no tiene un fusible de repuesto, puede «tomar prestado» uno que tenga el mismo amperaje. Simplemente elija una característica de su vehículo de la que pueda prescindir, como la radio o el encendedor de cigarrillos, y use su fusible si tiene el amperaje correcto. Reemplácelo tan pronto como pueda.
Hay dos cajas de fusibles en su vehículo: la caja de fusibles del compartimiento del motor y la caja de fusibles del tablero.
Notar
- Antes de reemplazar un fusible, verifique que se haya quitado la llave del encendido y que todos los servicios estén apagados y/o desconectados.
- No repare los fusibles y nunca reemplace un fusible quemado por uno de mayor amperaje. Esto puede dañar el sistema eléctrico y provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.
Caja de fusibles del compartimiento del motor
La caja de fusibles del compartimiento del motor está ubicada en el lado del conductor del compartimiento del motor. Levante la tapa para comprobar los fusibles.
| № | A | Componente protegido |
|---|---|---|
| 1 | diez | 1995-1999: Arranque y sistema de carga: detección de voltaje del generador |
| 2 | diez | Control del compresor HVAC |
| 3 | diez | PCM, inyección de combustible multipuerto |
| 4 | 30 | Control de ventilador HVAC, control de compresor HVAC |
| 5 | 15 | 1995-1999: ABS |
| 6 | diez | 2002-2005: Comprobación del relé de arranque |
| siete | – | – |
| 8 | diez | 1995-1996: Tacómetro |
| 9 | 50 | 2000-2005: control de relé de ventilador, inyección de combustible multipuerto |
| diez | 30 | Ventilador |
| 11 | 50 | 2000-2005: ABS, distribución de energía |
| 40 | 1995-1999: ABS | |
| 12 | 40 | Distribución de energía (iluminación) |
| 13 | 40 | Distribución de energía (Alimentación ACC/Luz de freno) |
| 14 | 50 | Distribución de energía, motor de arranque, encendido, sistema de carga |
| R1 | motor del ventilador | |
| R2 | 1995-1999: ABS y dirección electrónica de orificio variable | |
| R3 | Ventilador | |
| R4 | 2002-2005: Titular | |
| R5 | Bomba de combustible | |
| R6 | Aire acondicionado | |

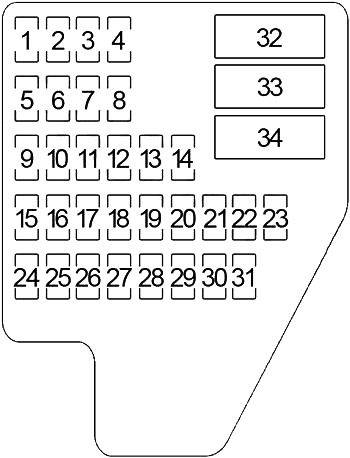

Caja de fusibles del salpicadero

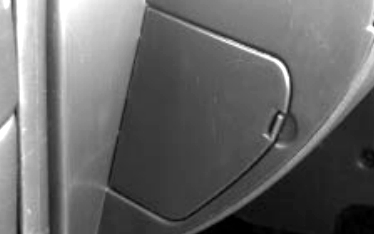

El panel de fusibles está ubicado en el lado del conductor del tablero. Para abrir, empuje la lengüeta de la puerta de acceso hacia la izquierda y tire de la puerta hacia adelante. Asegúrese de insertar las pestañas cuando vuelva a colocar la cubierta.
1995-1999
| № | A | Componente protegido |
|---|---|---|
| 1 | 20 | Encendido del motor, inyección de combustible multipuerto |
| 2 | – | – |
| 3 | diez | Faro |
| 15 | faro derecho | |
| 4 | – | – |
| 5 | diez | Módulo de control del tren motriz (PCM) |
| 6 | – | – |
| siete | diez | Módulo de alarma, campanillas de advertencia, entrada iluminada, luz de la cajuela, luces de techo, luces de mapa/lectura, luz de la guantera, espejos eléctricos de radio |
| 8 | diez | Luces diurnas, faros antiniebla |
| 9 | diez | Módulo de alarma, campanillas de advertencia, entrada iluminada |
| diez | diez | Regulador de velocidad |
| 11 | 20 | Faros (Flash to Pass) |
| 15 | faro izquierdo | |
| 12 | 15 | Encendedor de cigarrillos, bocina, conector de diagnóstico, enlace receptor/transmisor asíncrono (UART) |
| 13 | diez | Lámparas de salpicadero |
| 14 | 20 | Luces de freno, luces de emergencia, ABS, control de crucero, iluminación exterior |
| 15 | diez | Transeje automático, bloqueo de cambio de transmisión de freno (BTSI), control de crucero, HVAC: control del compresor, EGR (2,2 l), válvula de purga del recipiente, interruptor de alta presión del aire acondicionado (2,3 l) |
| dieciséis | 15 | Airbag-DERM (Módulo de Reserva de Energía de Diagnóstico) |
| 17 | – | – |
| 18 | 20 | Luces de estacionamiento, luces de posición laterales, luces del tablero |
| 19 | – | – |
| 20 | 20 | Cerraduras de puertas eléctricas, capota convertible |
| 21 | diez | Control de clima, calentador de ventilación del cárter (2,3 L), desempañador de luneta trasera, sistema de frenos antibloqueo, ventilador de refrigeración del motor (2,2 L) |
| 22 | diez | Sistemas de radio/audio |
| 23 | – | – |
| 24 | 20 | Intermitentes, luces de marcha atrás |
| 25 | 20 | Bomba de combustible, inyectores de combustible |
| 26 | diez | Air Bag-DERM (Módulo de reserva de energía de diagnóstico) Señal de inicio |
| 27 | diez | Tablero de instrumentos, módulo de control de freno antibloqueo |
| 28 | diez | Tablero, módulo de control del tren motriz (PCM), enlace de receptor/transmisor asíncrono (UART) |
| 29 | 30 | Desempañante de la ventana trasera |
| 30 | diez | Calentador del sensor de oxígeno trasero (2.3L Cal. Auto) |
| 31 | 25 | Limpiaparabrisas/lavaparabrisas |
| 32 | 20 | Faro, luces de circulación diurna |
| 33 | – | – |
| 33 | 25 | elevalunas eléctricos, techo corredizo |
| 30 | Descapotable: elevalunas eléctricos, capota convertible | |
2000-2005
| № | A | Componente protegido |
|---|---|---|
| 1 | 20 | Módulo de ignición |
| 2 | 20 | 2002-2005: toma de corriente para accesorios |
| 3 | 15 | faro derecho |
| 4 | 15 | bocina |
| 5 | diez | Módulo de control del tren motriz (PCM) |
| 6 | diez | Solenoide de freno antibloqueo |
| siete | diez | Radio, luces interiores, OnStar |
| 8 | diez | Luces de circulación diurna: faros antiniebla |
| 9 | diez | Módulo de control de la carrocería, tablero de instrumentos |
| diez | diez | Regulador de velocidad |
| 11 | 15 | faro izquierdo |
| 12 | 20 | Encendedor, Luces interiores, Luces exteriores |
| 13 | 20 | Luces de freno, luces de peligro, frenos antibloqueo, control de crucero |
| 14 | diez | Interbloqueo de cambio de transeje de freno (BTSI), control de crucero, control de compresor HVAC, inyección de puertos múltiples |
| 15 | 15 | bolsa de aire |
| dieciséis | diez | Espejo eléctrico, conector de enlace de datos |
| 17 | 20 | Luces de estacionamiento, luces de posición laterales, luces del tablero |
| 18 | 15 | Cerraduras de puertas eléctricas, capota convertible |
| 19 | diez | Freno antibloqueo, ventilador de refrigerante, HVAC: control del compresor |
| 20 | diez | módulo de control de la carroceria |
| 21 | diez | Puente: Amplificador |
| 20 | Fuego solar: amplificador | |
| 22 | diez | Luces de marcha atrás, indicadores |
| 23 | 15 | Bomba de combustible, inyectores de combustible |
| 24 | 15 | 2001-2005: sistema de entrada remota sin llave |
| diez | 2000: sistema de entrada remota sin llave | |
| 25 | diez | Tablero de instrumentos, módulo de control de freno electrónico |
| 26 | 30 | Desempañante de la ventana trasera |
| 27 | diez | Calentador de sensor de O2 |
| 28 | 25 | Limpiaparabrisas/lavaparabrisas |
| 29 | 25 | Elevalunas eléctricos, techo corredizo eléctrico |
| 30 | Descapotable: elevalunas eléctricos, capota convertible | |
| R1 | 2005: faros | |
| R2 | incendios diurnos | |
