Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Five Hundred/500 (2004, 2005, 2006, 2007).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, mire la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave del contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Siempre reemplace un fusible con uno que tenga el amperaje especificado. El uso de un fusible con un amperaje más alto puede causar daños graves en los cables y podría provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

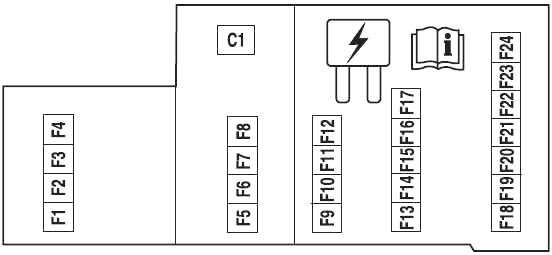

Diagrama de la caja de fusibles del compartimiento de pasajeros
El panel de fusibles está ubicado debajo del panel de instrumentos a la izquierda del volante.
| № | A | función fusionada |
|---|---|---|
| F1 | 20 | Luces altas |
| F2 | 15 | Luces interiores (lámparas de cortesía y de demanda), accesorio retrasado (ventanas eléctricas y techo corredizo) |
| F3 | 25 | Acceso/Seguridad (actuadores de cerraduras eléctricas de puertas, actuadores de cerraduras de tapas de cajuela, solenoides de tapas de cajuela) |
| F4 | 15 | Interruptor de pedal ajustable |
| F5 | 20 | Cuernos |
| F6 | 20 | Audio (altavoz de graves) |
| F7 | 7.5 | Alimentación/Memoria Keep Alive (KAM): Módulo de control de grupo y tren motriz (PCM), control de clima, reloj analógico |
| F8 | 15 | Luces de estacionamiento, marcadores laterales, protección para remolque |
| F9 | 20 | Encendedor de cigarrillos, conector de enlace de datos (DLC) |
| F10 | 7.5 | Espejos y módulo de memoria, SDARS |
| F11 | 20 | Audio, Sistema de entretenimiento familiar (FES) |
| F12 | 10 | Luces de reversa, espejo electrocromático, sistema de detección de reversa (RSS), protección para remolque |
| F13 | 7.5 | Audio |
| F14 | 7.5 | Bobina de relé de arranque, PCM |
| F15 | 10 | Accesorio retrasado (lógica del motor de la ventana del conductor, techo corredizo, audio, iluminación del interruptor de bloqueo de la puerta del conductor) |
| F 16 | 10 | Indicador de desempañador trasero, espejos con calefacción |
| F17 | 30 | Desempañador trasero |
| F18 | 10 | Bobina de relé PCM, freno de palanca de cambios-enclavamiento de cambio (BS1), módulo del sistema antirrobo pasivo (PATS), bobina de relé de combustible, luces de freno, luz de freno central montada en alto (CHMSL) |
| F19 | 10 | Sistema de frenos antibloqueo (ABS)/módulo de control de tracción, módulo de tracción en todas las ruedas (AWD), RSS, módulos de asientos con calefacción |
| F20 | 7.5 | Clúster, Climatización |
| F21 | 7.5 | Módulo de control de sujeción (RCM) |
| F22 | 7.5 | Espejo electrocromático, módulo de brújula |
| F23 | 7.5 | Bobina de relé de limpiaparabrisas, bobina de relé de soplador, lógica de grupo |
| F24 | 7.5 | Sensor de clasificación de ocupantes (OCS), Desactivación de la bolsa de aire del pasajero (PAD) |
| Q1 | 30 | Accesorio retrasado (Ventana del pasajero delantero, Ventanas del pasajero trasero [via window switch]iluminación del interruptor de la ventana, retroiluminación) |
Caja de fusibles del compartimiento del motor
La caja de distribución de energía está ubicada en el compartimiento del motor. La caja de distribución de energía contiene fusibles de alta corriente que protegen los sistemas eléctricos principales de su vehículo contra sobrecargas.

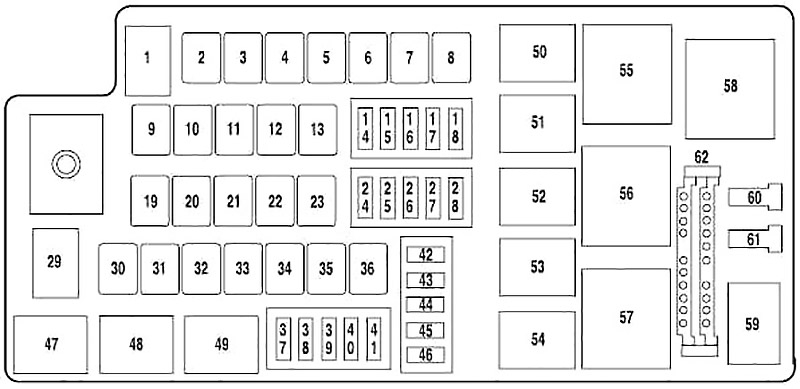

Diagrama 2004-2005
| № | A | función fusionada |
|---|---|---|
| 1 | 80 | SJB, fusibles SJB 1, 2, 3, 4, 5, 8 y 12 |
| 2 | – | No utilizado |
| 3 | – | No utilizado |
| 4 | 50 | Limpiaparabrisas RUN / ACC relé a PDB, PDB fusibles 37 y 38 |
| 5 | – | No utilizado |
| 6 | 20 | techo corredizo |
| 7 | – | No utilizado |
| 8 | 60 | ventilador de refrigeración del motor |
| 9 | – | No utilizado |
| 10 | 40 | Sistema de frenos antibloqueo (ABS) (Motor) |
| 11 | 30 | Inicio |
| 12 | 30 | Módulo de control del tren motriz (PCM) |
| 13 | 20 | ABS (Válvulas) |
| 14 | – | No utilizado |
| 15 | – | No utilizado |
| dieciséis | 15 | Módulo de control de tracción (TCM) |
| 17 | 20 | Toma de corriente (Consola) |
| 18 | 10 | Alternador |
| 19 | 40 | Alimentación lógica a dispositivos de estado sólido SJB, SJB |
| 20 | – | No utilizado |
| 21 | 40 | Desempañador trasero |
| 22 | 30 | Motores de asientos eléctricos (pasajero) |
| 23 | 30 | Módulos de asientos calefactables |
| 24 | 15 | Faros antiniebla |
| 25 | 10 | Relé del embrague del aire acondicionado, embrague del compresor del aire acondicionado |
| 26 | – | No utilizado |
| 27 | – | No utilizado |
| 28 | 15 | Relé de combustible (módulo de controlador de bomba de combustible, bomba de combustible) |
| 29 | 80 | Alimentación SJB, SJB (Disyuntor, Fusibles 6, 7, 9, 10, 11 y 15) |
| 30 | 30 | motor de la ventana del conductor |
| 31 | – | No utilizado |
| 32 | – | No utilizado |
| 33 | 30 | Motores del asiento del conductor, módulo de memoria |
| 34 | 30 | Interruptor de encendido (a SJB) |
| 35 | – | No utilizado |
| 36 | 40 | Motor del ventilador de aire acondicionado delantero |
| 37 | 30 | Limpiaparabrisas delantero, Limpiaparabrisas delantero |
| 38 | 5 | Válvula de ventilación positiva del cárter (PCV) calentada |
| 39 | – | No utilizado |
| 40 | 10 | TCM, EVMV, ventilación del recipiente, ESM, calentadores de oxígeno de gases de escape, embrague de aire acondicionado |
| 41 | 15 | PCM, inyectores, bobinas de encendido, sensor de flujo de aire masivo (MAF) |
| 42 | – | No utilizado |
| 43 | – | No utilizado |
| 44 | – | No utilizado |
| 45 | – | No utilizado |
| 46 | – | No utilizado |
| 47 | No utilizado | |
| 48 | Faros antiniebla | |
| 49 | No utilizado | |
| 50 | No utilizado | |
| 51 | Embrague de aire acondicionado | |
| 52 | No utilizado | |
| 53 | Módulo de controlador de bomba de combustible, bomba de combustible | |
| 54 | No utilizado | |
| 55 | Relé PCM, fusibles PDB 40 y 41 | |
| 56 | Arrancador de motor solenoide | |
| 57 | Motor del ventilador de aire acondicionado delantero | |
| 58 | limpiaparabrisas | |
| 59 | No utilizado | |
| 60 | PCM | |
| 61 | PCM | |

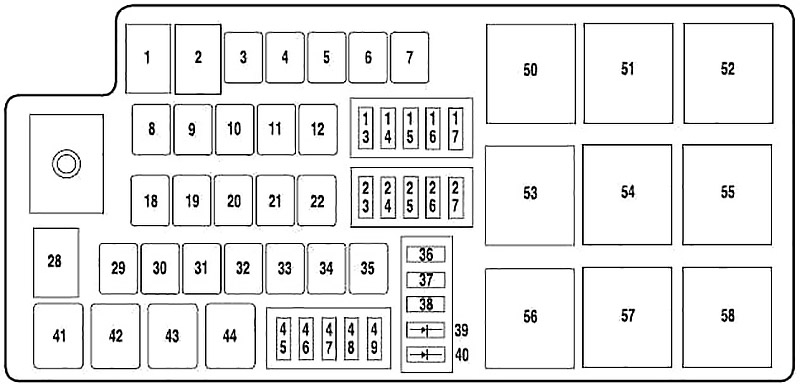

Diagrama 2006-2007
| № | A | función fusionada |
|---|---|---|
| 1 | 80 | SJB, fusibles SJB 1, 2, 3, 4, 5, 8 y 12 |
| 2 | – | No utilizado |
| 3 | 30 | Limpiaparabrisas delantero, Limpiaparabrisas delantero |
| 4 | – | No utilizado |
| 5 | 20 | techo corredizo |
| 6 | – | No utilizado |
| 7 | 60 | ventilador de refrigeración del motor |
| 8 | – | No utilizado |
| 9 | 40 | Sistema de frenos antibloqueo (ABS) (Motor) |
| 10 | 30 | Inicio |
| 11 | 30 | Relé del módulo de control del tren motriz (PCM) |
| 12 | 20 | ABS (Válvulas) |
| 13 | – | No utilizado |
| 14 | – | No utilizado |
| 15 | 15 | Módulo de control de tracción (TCM) |
| dieciséis | 20 | Toma de corriente (Consola) |
| 17 | 10 | Alternador |
| 18 | 40 | Alimentación lógica a dispositivos de estado sólido SJB, SJB |
| 19 | – | No utilizado |
| 20 | 40 | Desempañador trasero |
| 21 | 30 | Motores de asientos eléctricos (pasajero) |
| 22 | 30 | Módulo de asiento calefactable |
| 23 | 15 | Faros antiniebla |
| 24 | 10 | Relé de embrague A / С, embrague de compresor A / С |
| 25 | – | No utilizado |
| 26 | – | No utilizado |
| 27 | 15 | Relé de combustible (módulo de controlador de bomba de combustible, bomba de combustible) |
| 28 | 80 | Alimentación SJB, SJB (Disyuntor, Fusibles 6, 7, 9, 10, 11 y 15) |
| 29 | 30 | motor de la ventana del conductor |
| 30 | – | No utilizado |
| 31 | – | No utilizado |
| 32 | 30 | Motores del asiento del conductor, módulo de memoria |
| 33 | 30 | Interruptor de encendido (a SJB) |
| 34 | – | No utilizado |
| 35 | 40 | Motor del ventilador delantero A / С |
| 36 | – | No utilizado |
| 37 | – | No utilizado |
| 38 | – | No utilizado |
| 45 | – | No utilizado |
| 46 | 5 | Válvula de ventilación positiva del cárter (PCV) calentada |
| 47 | – | No utilizado |
| 48 | 10 | TCM, EVMV, ventilación del recipiente, ESM, calentadores de oxígeno de gases de escape, embrague de aire acondicionado |
| 49 | 15 | PCM, inyectores, bobinas de encendido, sensor de flujo de aire masivo (MAF) |
| 39 | PCM | |
| 40 | Embrague A / C | |
| 41 | Faros antiniebla | |
| 42 | No utilizado | |
| 43 | Embrague A / C | |
| 44 | Módulo de controlador de bomba de combustible, bomba de combustible | |
| 50 | Relé PCM, fusibles PDB 40 y 41 | |
| 51 | Solenoide de motor o de arranque | |
| 52 | Motor del ventilador delantero A / С | |
| 53 | No utilizado | |
| 54 | No utilizado | |
| 55 | No utilizado | |
| 56 | No utilizado | |
| 57 | limpiaparabrisas delanteros | |
| 58 | No utilizado | |
