Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Freestar (2003, 2004, 2005, 2006, 2007).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, mire la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave del contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Siempre reemplace un fusible con uno que tenga el amperaje especificado. El uso de un fusible con un amperaje más alto puede causar daños graves en los cables y podría provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

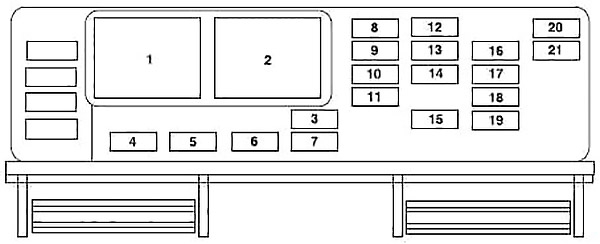

Diagrama de la caja de fusibles del compartimiento de pasajeros
El panel de fusibles está ubicado debajo ya la izquierda del volante junto al pedal del freno. Para quitar la tapa del panel de fusibles, tire hacia arriba del pestillo del lado derecho o izquierdo de la tapa.
| № | A | Componente fusionado |
|---|---|---|
| 3 | 10 | Motor del limpiaparabrisas delantero |
| 4 | 5 | B + alimentación a los espejos exteriores |
| 5 | 20 | Alimentación eléctrica de la ventana de ventilación/alimentación de radio |
| 6 | 5 | Iluminación del interruptor de la puerta del conductor / Iluminación del interruptor de la puerta del pasajero |
| 7 | 10 | Limpiaparabrisas trasero Run feed |
| 8 | 10 | Grupo / Control electrónico automático de temperatura (EATC) B + alimentación, DVD |
| 9 | 10 | Alimentación LED del sistema antirrobo pasivo (PATS) |
| 10 | 5 | radio auxiliar |
| 11 | 5 | Sistema de control de clima auxiliar / Módulo de puerta levadiza eléctrica / Módulo de puerta corrediza eléctrica izquierda y derecha / Conector de enlace de datos (DLC) / Reloj B + alimenta |
| 12 | 5 | Enclavamiento de cambio de freno (BSI) Alimentación de marcha, sistema de control de climatización Alimentación de marcha |
| 13 | 5 | Brújula/Asiento del conductor con calefacción/Asientos del pasajero con calefacción/Sistema de detección de reversa/Módulo de puerta trasera eléctrica/Puerta corrediza eléctrica |
| 14 | 5 | Caja de fusibles debajo del capó Alimentación de llanta, ventilador delantero Alimentación de funcionamiento |
| 15 | 10 | Interruptor de encendido/apagado del freno (BOO) B + |
| dieciséis | 5 | Ángulo de dirección/Grupo de instrumentos/Inhibición de puerta corrediza eléctrica y puerta levadiza eléctrica LED/Espejo electrocromático Run/Start/Sistema de monitoreo de presión de llantas (TPMS) |
| 17 | 10 | Módulo de control de sujeción (RCM) / Indicador de desactivación de la bolsa de aire del pasajero (PADI) / Sistema de detección de ocupantes del pasajero (PODS) Run / Start |
| 18 | 10 | Módulo del sistema de frenos antibloqueo (ABS) / Interruptor de presión de freno / Control de velocidad Run / Start |
| 19 | 5 | PATS / Grupo / LED de bolsa de aire / Relé del módulo de control del tren motriz (PCM) Marcha / Arranque |
| 20 | 10 | Alimentación de inicio de compuerta levadiza, alimentación de inicio de radio |
| 21 | 10 | Potencia del relé de arranque ARRANQUE |
| 1 | Relé de retardo accesorio 1 | |
| 2 | Relé de retardo accesorio 2 | |

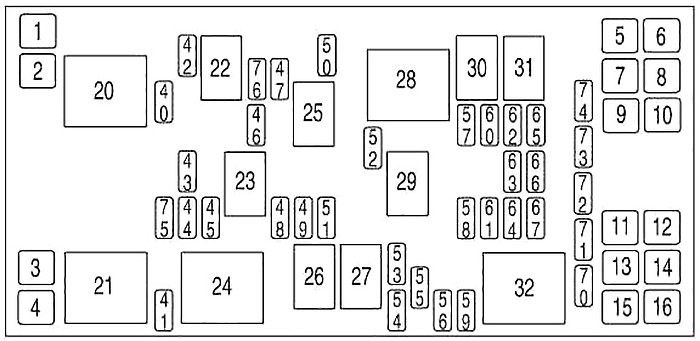

Diagrama de la caja de fusibles del compartimiento del motor
La caja de distribución de energía está ubicada en el compartimiento del motor. Contiene fusibles de alta corriente que protegen los sistemas eléctricos principales de su vehículo contra sobrecargas.
La tapa de la caja de distribución de energía se puede quitar soltando la lengüeta en la esquina posterior izquierda de la tapa y luego tirando de la tapa hacia arriba.
| № | A | Componente fusionado |
|---|---|---|
| 1 | – | No utilizado |
| 2 | 30 | ventilador derecho |
| 3 | 30 | Ventilador de refrigeración izquierdo |
| 4 | 30 | Solenoide de arranque |
| 5 | 30 | Puerta corredera eléctrica derecha |
| 6 | 30 | Accesorio SJB # 2 (ventanilla eléctrica del conductor) |
| 7 | 30 | Motor de soplador auxiliar |
| 8 | 40 | Sistema de frenos antibloqueo (ABS) # 2 (alimentación de bobina) |
| 9 | 30 | Compuerta levadiza eléctrica |
| 10 | 30 | Accesorio SJB # 1 (ventana del pasajero, radio, ventanas de ventilación) |
| 11 | 30 | Izquierda, asiento eléctrico/asiento con calefacción |
| 12 | 40 | ABS #1 (motor bomba) |
| 13 | 40 | Desempañador trasero |
| 14 | 30 | Motor del ventilador del sistema de control de clima delantero |
| 15 | 30 | Asiento eléctrico derecho/asiento con calefacción |
| dieciséis | 30 | Puerta corredera eléctrica izquierda |
| 40 | 15 | Motor # 1 (relé bobina A/C, IMRC, sensores HEGO, purga canister, módulo transmisión, ventilación canister) |
| 41 | 25 | bocina |
| 42 | 10 | Embrague de aire acondicionado |
| 43 | 15 | Motor # 2 (Relés del ventilador de refrigeración, Inyectores, PCM, Sensor MAF, LAC, Bobina de encendido, ESM) |
| 44 | 10 | PCV calentado |
| 45 | 15 | Luces altas |
| 46 | 20 | Luces de freno/direccionales de remolque |
| 47 | 15 | Bomba de combustible, interruptor de corte de la bomba de combustible |
| 48 | – | No utilizado |
| 49 | 10 | PCM KAP, Ventilación del recipiente |
| 50 | 10 | Alternador |
| 51 | 10 | Pedales ajustables (sin memoria) o módulo de memoria |
| 52 | 20 | Luces de estacionamiento para remolques |
| 53 | 10 | Espejos térmicos |
| 54 | 30 | Motor limpiaparabrisas delantero |
| 55 | 25 | motor limpiaparabrisas trasero |
| 56 | 30 | Radio con sonido premium |
| 57 | 20 | Encendedor |
| 58 | 30 | SJB n.º 1: luz de freno central montada en alto (CHMSL), luces de matrícula, OBD II, luz de techo, puertas de combinación auxiliares, interruptor de iluminación (alimentaciones F-8, F-9, F-10 y F-ll) |
| 59 | 20 | Radio (no premium) |
| 60 | 30 | SJB # 4 – Luces de marcha atrás, Cerraduras de puertas, Sirena antirrobo |
| 61 | 20 | Toma de corriente de la 3ra fila |
| 62 | 30 | SJB n.° 3: luces auxiliares/de giro derechas, luz baja derecha, luces de estacionamiento/direccionales delanteras izquierdas, luces de estacionamiento/freno/direccionales traseras izquierdas, luces de cortesía del tablero de instrumentos, luces de los escalones, espejo de señales izquierdo, reloj, panel de instrumentos, centro de mensajes ( SJB F-15), Iluminación del interruptor para: consola del techo, DVD/Sistema de control de clima trasero, Iluminación del interruptor de faros, Iluminación del control de clima |
| 63 | 20 | Toma de corriente del panel de instrumentos, encendedor de cigarrillos |
| 64 | 20 | Alimentación del interruptor de encendido # 1 |
| sesenta y cinco | 30 | SJB n.º 2: luces auxiliares/de esquina izquierda, luz baja izquierda, luces de estacionamiento/direccionales delanteras derechas, luces de estacionamiento/freno/giro traseras derechas, luces de charco, señales de espejo, viseras, luces de 2da y 3ra fila, luz de carga, indicador de descongelador |
| 66 | 20 | Tomacorrientes en asientos de 2da y 3ra fila |
| 67 | 20 | Alimentación del interruptor de encendido #2 |
| 70 | – | No utilizado |
| 71 | – | No utilizado |
| 72 | – | No utilizado |
| 73 | – | No utilizado |
| 74 | – | No utilizado |
| 20 | Potencia del módulo de control del tren motriz (PCM) | |
| 21 | bocina | |
| 22 | Embrague de aire acondicionado | |
| 23 | Luces altas | |
| 24 | Inicio | |
| 25 | Bomba de combustible | |
| 26 | No utilizado | |
| 27 | No utilizado | |
| 28 | Soplador auxiliar | |
| 29 | Lámparas para estacionamiento de caravanas | |
| 30 | Luces de freno/direccionales del remolque izquierdo | |
| 31 | Luces de freno/giro derechas del remolque | |
| 32 | Desempañador trasero | |
| 75 | PCM | |
| 76 | Embrague de aire acondicionado | |

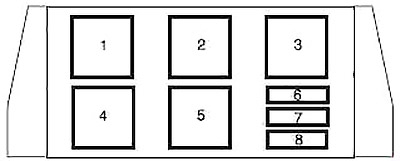

Caja de relés auxiliares
La caja de relés está ubicada en el compartimiento del motor junto al radiador y contiene fusibles y relés para los ventiladores de refrigeración.
| № | A | Componente fusionado |
|---|---|---|
| 6 | 40 | Motor del ventilador de refrigeración del lado derecho (vehículos con paquete de arrastre de remolque solamente) |
| 7 | 15 | Disyuntor del ventilador de enfriamiento de baja velocidad (solo vehículos con paquete de remolque) |
| 8 | 40 | Motor del ventilador de refrigeración izquierdo (Vehículos con paquete de remolque) |
| 10 | Disyuntor del ventilador de enfriamiento de baja velocidad (Vehículos sin paquete de remolque) | |
| 1 | Relé del ventilador de refrigeración | |
| 2 | Relé del ventilador de refrigeración | |
| 3 | Relé del ventilador de refrigeración | |
| 4 | Relé del ventilador de refrigeración | |
| 5 | Relé del ventilador de refrigeración | |
