Diagrama de fusibles de Honda Element (2003-2011) •
Tabla de contenidos
Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Honda Element (LX, DX, EX, EX-P, SC) (2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011) .
Comprobación y sustitución de fusibles
Si algo eléctrico en su vehículo deja de funcionar, primero verifique si hay un fusible quemado. Determine a partir de la tabla en las páginas y/o el diagrama en la tapa de la caja de fusibles, qué fusible o fusibles controlan ese dispositivo. Primero verifique esos fusibles, pero verifique todos los fusibles antes de decidir que la causa es un fusible quemado. Reemplace los fusibles quemados y verifique si el dispositivo funciona.
- Gire el interruptor de encendido a LOCK (0). Apague los faros y todos los accesorios.
- Retire la cubierta de la caja de fusibles.
- Revisa cada uno de los fusibles grandes en la caja de fusibles debajo del capó mirando a través de la parte superior hacia el interior del cable. Retire los tornillos con un destornillador de cabeza Phillips.
- Revise los fusibles más pequeños en la caja de fusibles debajo del capó y todos los fusibles en la caja de fusibles interior sacando cada fusible con el extractor de fusibles provisto en la caja de fusibles debajo del capó.
- Busque un cable quemado dentro del fusible. Si está quemado, reemplácelo con uno de los fusibles de repuesto del mismo valor nominal o inferior.
Si no puede conducir el automóvil sin solucionar el problema y no tiene un fusible de repuesto, tome un fusible de la misma clasificación o de una clasificación más baja de uno de los otros circuitos. Asegúrate de que puedes prescindir de ese circuito temporalmente (como la toma de accesorios o la radio).
Si reemplaza el fusible quemado con un fusible de repuesto que tiene una calificación más baja, podría fundirse nuevamente. Esto no indica nada malo. Reemplace el fusible con uno de la clasificación correcta tan pronto como pueda. - Si el fusible de reemplazo de la misma clasificación se quema en poco tiempo, probablemente haya un problema eléctrico grave en su automóvil. Deje el fusible quemado en ese circuito y haga que un técnico calificado revise su automóvil.
Aviso
- Reemplazar un fusible con uno que tenga una calificación más alta aumenta en gran medida las posibilidades de dañar el sistema eléctrico. Si no tiene un fusible de repuesto con la clasificación adecuada para el circuito, instale uno con una clasificación más baja.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo.

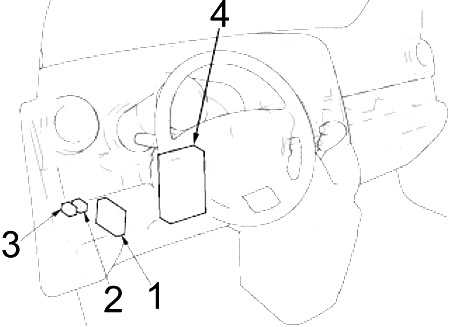

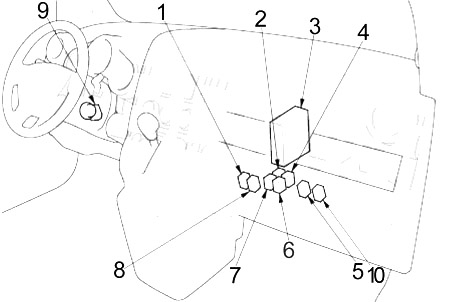

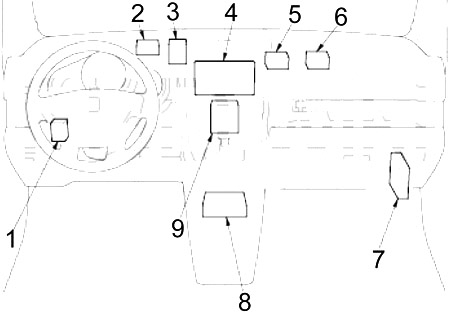

Compartimiento de pasajero
- Unidad de control de luces diurnas
- Relé de corte de luz baja
- Relé de luces de circulación diurna
- Caja de fusibles
- Unidad receptora sin llave
- 2008: Unidad de control del sistema de control de la presión de los neumáticos (TPMS)
- 2009-2011: Unidad de control del sistema de control de la presión de los neumáticos (TPMS)
- Unidad de audio o Unidad de audio/navegación
- 2009-2011: Unidad Imoes
- 2008: Unidad Imoes
- Amplificador de audio
- Unidad del sistema de sujeción suplementario (SRS)
- 2009-2011: Unidad de control del adaptador USB
- 2007-2008: Relé principal n.º 2 de PGM-FI (bomba de combustible)
- Relé de toma de corriente para accesorios traseros
- T/M: Módulo de control del motor (ECM)
T/A: módulo de control del tren motriz (PCM) - Relé del sensor de relación aire-combustible (A/F)
- 2007-2008: relé de bobina de encendido
2009-2011: Relé principal N.° 2 de PGM-FI (bomba de combustible) - Relé de marcha atrás A/T
- 2007-2011: relé del módulo de control del actuador del acelerador
- 2007-2008: Relé principal n.º 1 de PGM-FI
2009-2011: relé de bobina de encendido - Unidad de control del inmovilizador (receptor)
- 2009-2011: Relé principal n.º 1 de PGM-FI

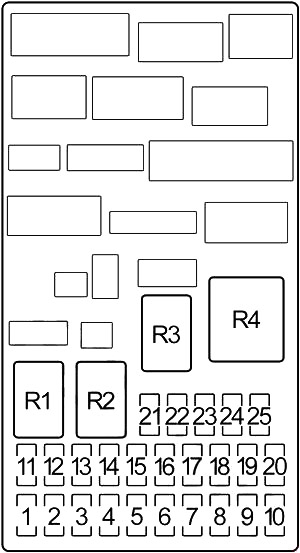

Diagrama de la caja de fusibles del panel de instrumentos

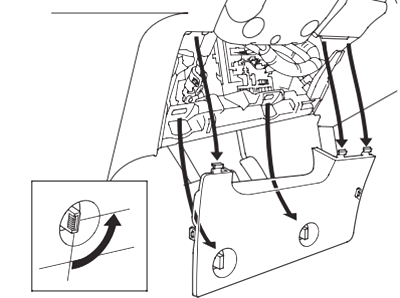

La caja de fusibles interior está debajo de la columna de dirección. Para quitar la tapa de la caja de fusibles, gire las perillas en el sentido contrario a las agujas del reloj y saque la tapa de sus bisagras.
| № | EN | Componente protegido |
|---|---|---|
| 1 | 15 | 2003-2006: bobinas de encendido |
| 2 | 15 | Toma de corriente trasera para accesorios |
| 3 | 10 | Unidad de control de luces de circulación diurna, unidad de control del sistema de control de presión de neumáticos (TPMS) (2008-2011) |
| 4 | 10 | Alternador, relé del sensor de relación aire/combustible (A/F) (2003-2006), sensor de posición del árbol de levas (CMP), actuador de control de crucero, unidad detectora de carga eléctrica (ELD), válvula de cierre de ventilación del recipiente de emisiones evaporativas (EVAP), emisiones evaporativas ( EVAP), válvula de purga del recipiente, sensor de oxígeno calentado secundario (HO2S), unidad de control del modulador VSA (2007-2011), sensor de flujo de aire masivo (MAF) (2007-2011) |
| 5 | – | – |
| 6 | 7.5 | Relé de elevalunas eléctrico, interruptor maestro de elevalunas eléctrico |
| 7 | 20 | Amplificador de audio |
| 8 | 7.5 | Unidad de Audio, Unidad de Control Multiplex (A/T) |
| 9 | 10 | Unidad del sistema de detección de la posición del ocupante (OPDS), motor del lavado de la ventana trasera, unidad de control del limpiaparabrisas de la ventana trasera, parte trasera |
| Interruptor de limpiaparabrisas/lavaparabrisas | ||
| 10 | 7.5 | Relé de marcha atrás de A/T, luces de marcha atrás, interruptor de luz de marcha atrás (M/T), conjunto de indicadores, unidad receptora sin llave, unidad de control múltiplex, relé de bloqueo de cambios (A/T), unidad de control del sistema de control de presión de neumáticos (TPMS) (2008- 2011) |
| 11 | 7.5 | 2003-2006: Modulador ABS-Unidad de Control |
| 12 | 7.5 | Unidad de control de luces diurnas |
| 13 | 10 | Unidad del sistema de sujeción suplementario (SRS) |
| 14 | 10 | Relé del embrague del compresor del A/C, Relé del ventilador del condensador del A/C, Relé del motor del ventilador, Actuador del espejo eléctrico, Relé del ventilador del radiador, Motor de control de recirculación, Relé del desempañador de la luneta trasera, Panel de control del calentador |
| 15 | 20 | Sensor de relación aire-combustible (A/F), relé del sensor A/F, válvula de cierre de ventilación del recipiente de emisiones evaporativas (EVAP) |
| dieciséis | 15 | 2007-2011: relé de bobina de encendido, bobinas de encendido |
| 17 | 15 | ECM/PCM, bomba de combustible, receptor de la unidad de control del inmovilizador, unidad del sistema de sujeción suplementario (SRS), unidad Imoes (2008-2011), indicador de corte de la bolsa de aire del pasajero (2007-2011) |
| 18 | 15 | Toma de corriente para accesorios delanteros, relé de toma de corriente para accesorios trasero, toma de corriente para accesorios de consola (SC) |
| 19 | 7.5 | Relé de señal de giro/peligro |
| 20 | 20 | Unidad de control multiplex, motor de limpiaparabrisas, motor de lavaparabrisas |
| 21 | – | – |
| 22 | 20 | Motor de la ventana del pasajero delantero |
| 23 | 20 | Motor del elevalunas del conductor, unidad de control del elevalunas eléctrico, interruptor principal del elevalunas eléctrico |
| 24 | – | – |
| 25 | – | – |
| R1 | Corte inicial (A/T) | |
| R2 | luz de la cola | |
| R3 | La ventana de energía | |
| R4 | Señal de giro/peligro | |

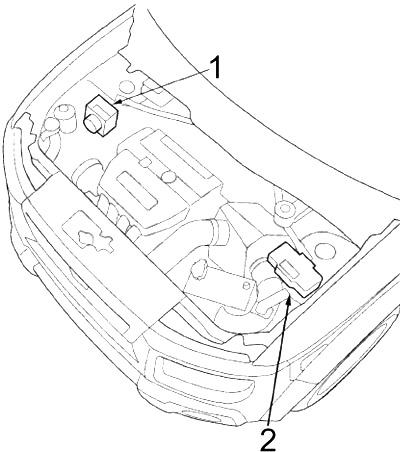

Compartimiento del motor
- 2003-2006: Modulador ABS-Unidad de Control
2007-2011: Modulador-Unidad de Control VSA - Caja de fusibles

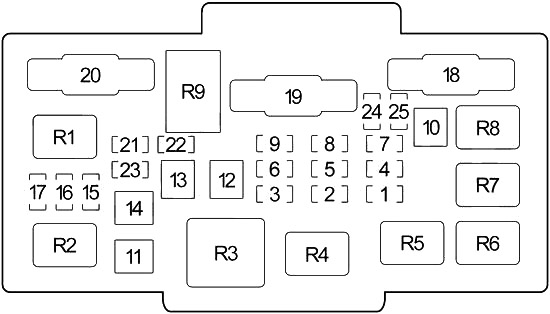

Diagrama de la caja de fusibles del compartimiento del motor

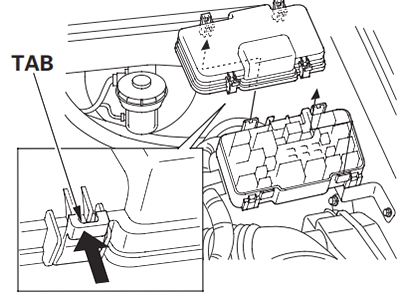

La caja de fusibles debajo del capó está ubicada en el compartimiento del motor del lado del conductor. Para abrirlo, presione las pestañas como se muestra.
| № | EN | Componente protegido |
|---|---|---|
| 1 | 30 | Motor del ventilador del condensador del aire acondicionado, embrague del compresor del aire acondicionado |
| 2 | 15 | Relé de luces traseras Luces de tablero, luces de posición laterales delanteras, luces de estacionamiento delanteras, luz de matrícula, luces traseras, conector de iluminación del remolque, indicador de interrupción de la bolsa de aire del pasajero |
| 3 | 7.5 | Luz de techo delantera, Luz de llave de encendido, Luz de techo trasera, Focos, Luz de mapa individual (2009-2011) |
| 4 | 20 | Motor del ventilador del radiador |
| 5 | 15 | Relé de señal de giro/peligro, luces de señal de giro, conector de la unidad de control de iluminación del remolque |
| 6 | 15 | Sensor de posición del cigüeñal (CKP), sensor de posición del árbol de levas (CMP) Sensor A/B, ECM/PCM, válvula de control de aire de ralentí (IAC), inyectores, relé principal N° 1 de PGM-FI, relé principal N° 2 de PGM-FI ( bomba de combustible), relé del módulo de control del actuador del acelerador (2007-2011) |
| 7 | 15 | Luces de freno, señal de freno (modulador ABS-unidad de control), actuador de control de crucero, luz de freno de montaje alto, ECM/PCM, relé de bocina, conector de iluminación del remolque, conector de la unidad de control de seguridad |
| 8 | 15 | 2007-2011: relé del módulo de control del actuador del acelerador |
| 9 | 10 | Unidad de audio, Unidad de audio-navegación, Conector de enlace de datos (DLC), Ensamblaje del indicador, Unidad receptora de control del inmovilizador, Indicador del inmovilizador, Unidad receptora sin llave, Unidad de control multiplex, Receptor XM, Unidad Imoes (2008-2011), Conector de la unidad de control de seguridad, USB Unidad adaptadora |
| 10 | 30 | 2003-2006: Modulador ABS-Unidad de Control |
| 30 | 2007-2011: Modulador-Unidad de Control VSA | |
| 11 | 20 | Desempañante de la ventana trasera |
| 12 | 40 | Motor del ventilador |
| 13 | 40 | Relé del elevalunas eléctrico, fusibles (compartimento de pasajeros): n.° 7, 22, 23 |
| 14 | 40 | Fusibles (compartimiento de pasajeros): No. 2, 3, 15, 16 |
| 15 | 15 | Faro Izquierdo, Unidad De Control De Luces De Circulación Diurna, Indicador De Luz De Carretera |
| 20 | 2007-2008 SC: faro izquierdo, relé de luces de circulación diurna, indicador de luz alta | |
| dieciséis | 15 | Unidad de control múltiplex |
| 17 | 15 | Faro derecho, Unidad de control de luces diurnas |
| 20 | 2007-2008 SC: faro derecho, relé de luces de circulación diurna | |
| 18 | 30 | 2003-2006: Modulador ABS-Unidad de Control |
| 30 | 2007-2011: Modulador-Unidad de Control VSA | |
| 19 | 100 | Batería, relé de faros, distribución de energía |
| 20 | 50 | Interruptor de encendido (BAT) |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| R1 | Faro izquierdo | |
| R2 | faro derecho | |
| R3 | Motor del ventilador | |
| R4 | Desempañante de la ventana trasera | |
| R5 | Embrague del compresor del aire acondicionado | |
| R6 | Ventilador del radiador | |
| R7 | bocina | |
| R8 | Ventilador del condensador de aire acondicionado | |
| R9 | Unidad detectora de carga eléctrica (ELD) | |
