Diagrama de fusibles de Infiniti M30 y Nissan Leopard (1990-1992)

Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Infiniti M30 y Nissan Leopard (F51) (1989, 1990, 1991, 1992).

Comprobación y sustitución de fusibles.

Los fusibles, fusibles y disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si alguno de los equipos eléctricos de su vehículo no funciona, es posible que el sistema se haya sobrecargado y que se haya fundido un fusible o que se haya disparado un disyuntor. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.

1. Asegúrese de que el interruptor de encendido esté en la posición APAGADO o BLOQUEADO y que el interruptor de los faros esté en la posición APAGADO.
2. Abra la tapa de la caja de fusibles.
3. Retire el fusible con el extractor de fusibles.
4. Para comprobar un fusible, mire la tira plateada dentro del fusible. Si la tira está rota o derretida, reemplace el fusible.
5. Si también se abre un fusible nuevo, haga que un distribuidor INFINITI revise y repare el sistema eléctrico.

---

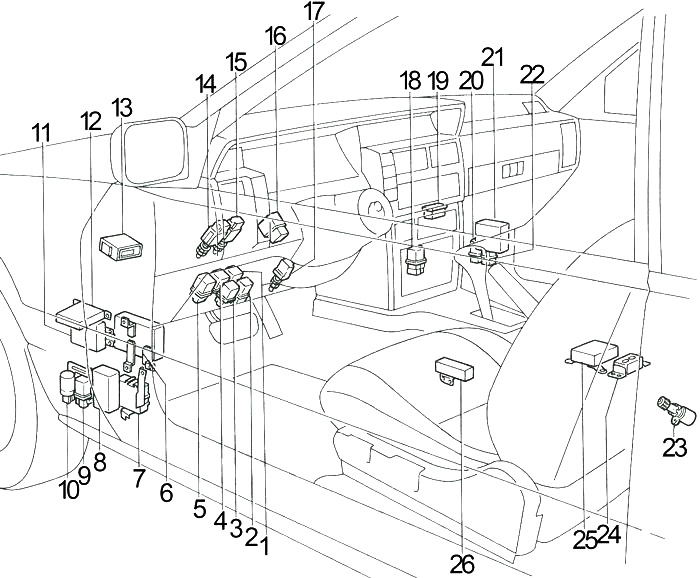

Compartimiento de pasajero

1. Relé de encendido №1
2. relé de bloqueo de puerta
3. Accesorio de relé №2
4. Relé de encendido №2
5. Accesorio de relé №1
6. Unidad de control de transmisión automática
7. Unidad de control de tiempo
8. Temporizador de bloqueo de puerta №1
9. Relé de desempañador de luneta trasera
10. Disyuntor (seguros eléctricos de las puertas, asiento eléctrico)
11. Unidad de control de advertencia de robo
12. Temporizador de bloqueo de puerta №2
13. Unidad de control de bloqueo de cambios
14. Interruptor de la luz de freno
15. Interruptor de anulación del dispositivo de control automático de velocidad (ASCD)
16. Unidad de intermitencia combinada
17. interruptor de cambio descendente
18. Relé del soplador (alta velocidad – A/C automático)
    Relé del ventilador (aire acondicionado manual)
19. Campanilla de advertencia
20. Relé de control electrónico concentrado del motor (ECCS)
21. Unidad de control electrónico concentrado del motor (ECCS)
22. Relé de seguridad
23. Sensor de velocidad (en extensión trasera)
24. Sensor de túnel y sensor de seguridad
25. Unidad de control de bolsas de aire
26. Amplificador de elevalunas eléctrico

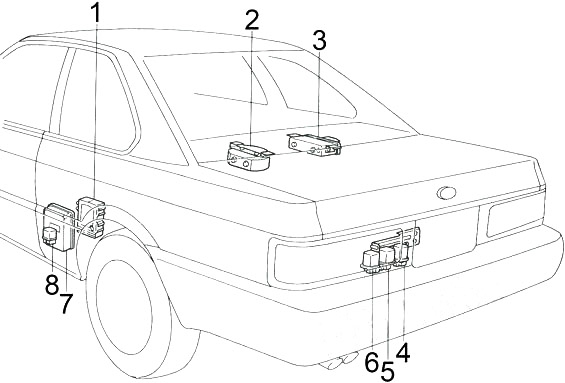

1. Unidad de control de suspensión de sonar
2. amplificador de audio
3. centralita ABS
4. relé de la bomba de combustible
5. Relé de liberación de la tapa del maletero
6. Relé de apertura de la puerta de llenado de combustible
7. Unidad de control del dispositivo de control automático de velocidad (ASCD)
8. Relé de retención del dispositivo de control de velocidad automático

Diagrama de caja de fusibles de cabina

№	A	circuito protegido
1	15	Faro, sistema de advertencia de robo
2	15	Faro, sistema de advertencia de robo
3	15	Luces de posición, luces traseras, luces de matrícula, luz de posición lateral, luces de iluminación, luz de guantera
4	diez	Foco, lámpara de tocador, lámpara de maletero, lámpara interior, lámpara de paso, iluminación de teclas, sistema de control de tiempo, unidad de control de transmisión automática, sistema de advertencia de robo, aire acondicionado automático, entrada iluminada, sistema de audio (excepto Bose), sistema de bolsa de aire
5	diez	Advertencia de peligro
6	15	Luz de freno, sistema de control de bloqueo de cambios, dispositivo de control automático de velocidad
siete	diez	Bocina, sistema de advertencia de robo
8	15	Motor del ventilador, amplificador de aire acondicionado automático
9	15	Motor del ventilador, amplificador de aire acondicionado automático
diez	diez	audio, antena electrica
11	20	Desempañante de la ventana trasera
12	20	Desempañante de la ventana trasera
13	diez	Luz de advertencia, medidor, indicador, sistema de control de clima, acondicionador de aire automático, dispositivo de control de velocidad automático, desempañador de luneta trasera, antena eléctrica, elevalunas eléctrico, sistema de bolsa de aire
14	diez	Advertencia de peligro
15	diez	Sistema de control de bloqueo de cambios, unidad de control de transmisión automática, sistema de advertencia de robo, ABS, sistema de suspensión de sonar
dieciséis	diez	sistema de bolsa de aire
17	diez	Control electrónico concentrado del motor (ECCS)
18	20	Limpiaparabrisas y Lavadora
19	15	Encendedor
20	diez	Retrovisor exterior, acondicionador de aire manual, sistema de advertencia de robo, sistema de control de tiempo, reloj

---

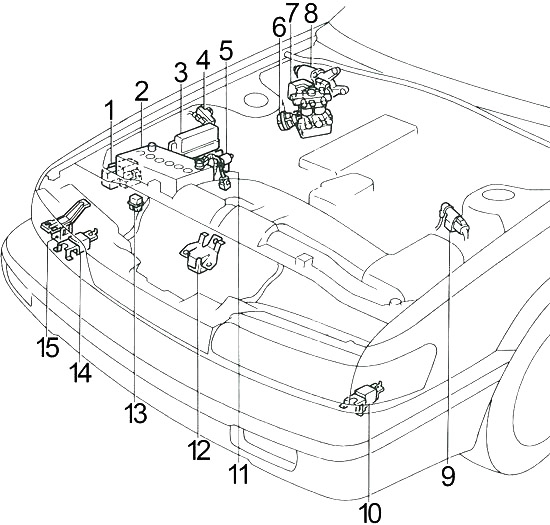

Compartimiento del motor

1. Caja de fusibles
2. Batería
3. Caja de relés
4. caída de resistencia
5. Bomba de dispositivo de control automático de velocidad (ASCD)
6. Actuador de dispositivo de control de velocidad automático
7. Actuador ABS
8. Limpiaparabrisas para motocicletas
9. Bobina de encendido
10. Sensor de zona de choque izquierdo
11. enlace fusible
12. Sensor de zona de choque central
13. Relé de arranque
14. Sensor de zona de choque derecho
15. Sensor de superficie de la carretera Sonar (para el sistema de suspensión Sonar)

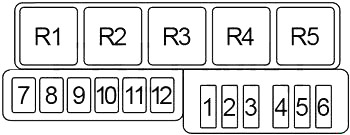

Diagrama de la caja de fusibles del compartimiento del motor

№	A	circuito protegido
1	20	abdominales
2	diez	Sistema de control de tiempo, sistema de control de bloqueo de cambio
3	diez	Control electrónico concentrado del motor (ECCS), relé del ventilador del radiador
4	20	Abridor de tapa de maletero, abridor de tapa de llenado de combustible
5	15	amplificador bose
6	15	amplificador bose
siete	–	abdominales
8	–	switch de ignición
9	–	–
diez	–	Disyuntor (seguros eléctricos de las puertas, asiento eléctrico)
11	–	Control electrónico concentrado del motor (ECCS)
12	–	Ventilador del radiador
Relé
R1	bocina
R2	Ventilador del radiador
R3	inhibidor
R4	Aire acondicionado
R5	Limpiaparabrisas

Caja de relés del compartimiento del motor

№	Designación de componentes
R1	Advertencia de robo (No.1)
R2	Advertencia de robo (No.2)
R3	Advertencia de robo (No.3)
R4	Advertencia de robo
R5	Traspuesta

---
