Esquema de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Mitsubishi Pajero, Montero, Shogun (1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999).
Comprobación y sustitución de fusibles.
Para evitar que el sistema eléctrico se dañe por un cortocircuito o una sobrecarga, cada circuito individual está equipado con un fusible.
Use los diagramas de ubicación de fusibles y las tablas correspondientes para verificar qué fusible está relacionado con el problema. Mire a través del lado transparente del fusible para ver si el alambre de metal del interior está separado. Si es así, el fusible está quemado y debe ser reemplazado. Use un extractor de fusibles (ubicado en la tapa de la caja de fusibles del compartimiento de pasajeros) para quitar los fusibles. Colóquelo sobre el fusible que desea quitar y tire del fusible directamente fuera del bloque de fusibles. Inserte un fusible nuevo de la misma capacidad de forma segura en la ranura correspondiente.
Si el fusible no está quemado, algo más debe estar causando el problema. Haga que su distribuidor Mitsubishi Motors autorizado o un centro de reparación de su elección inspeccionen el sistema.
Observar
- Antes de reemplazar un fusible, apague siempre el elemento eléctrico correspondiente hasta el fusible y gire el interruptor de encendido a la posición «LOCK» o cambie el modo de funcionamiento a OFF.
- No repare los fusibles y nunca utilice un fusible con una capacidad superior a la indicada o cualquier otro sustituto, como alambre, lámina, etc. Esto hará que el cableado del circuito se caliente y podría provocar un incendio.
- Si el fusible de reemplazo vuelve a fundirse después de un breve período de tiempo, haga que un distribuidor autorizado de Mitsubishi Motors o un centro de reparación de su elección revisen el sistema eléctrico para encontrar y corregir la causa.

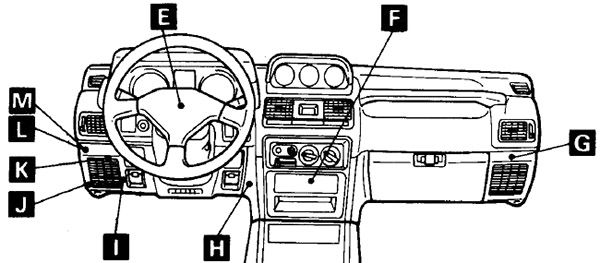

Diagrama de la caja de fusibles del tablero
La caja de fusibles se encuentra detrás de la cubierta del tablero.

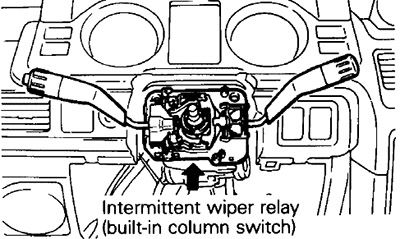

MI. Relé de limpiaparabrisas intermitente (interruptor de columna integrado).

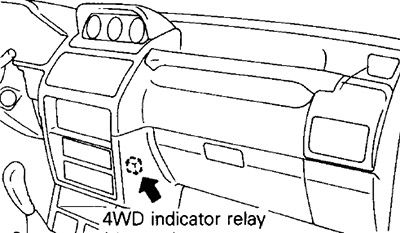

F. Relé indicador 4WD o relé de potencia ABS.

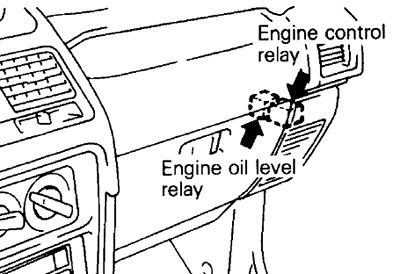

GRAMO. Relé de nivel de aceite del motor / relé de control del motor.

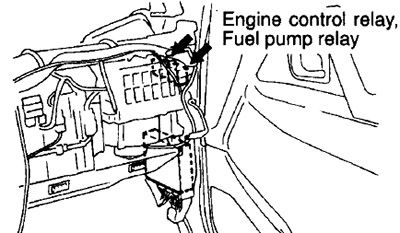

Relé de control del motor/relé de la bomba de combustible.

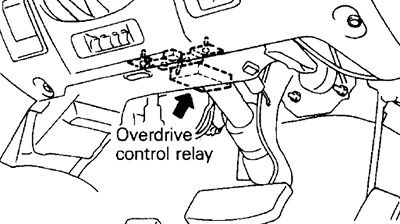

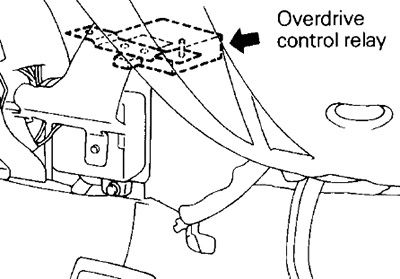

H RHD: Relé de control de sobremarcha.
I. LHD: relé de control de sobremarcha.
j Caja de fusibles.
k Caja de relés.

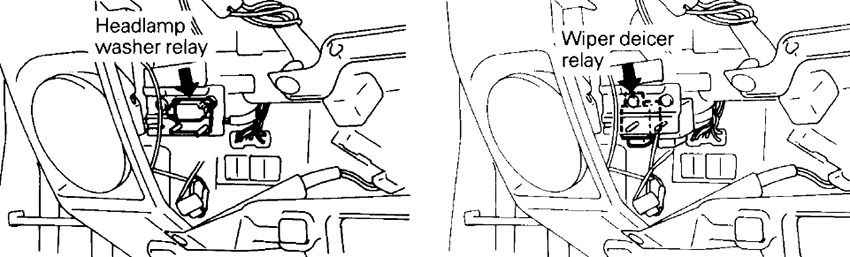

L LHD: relé del lavafaros / relé del desempañador del limpiaparabrisas.

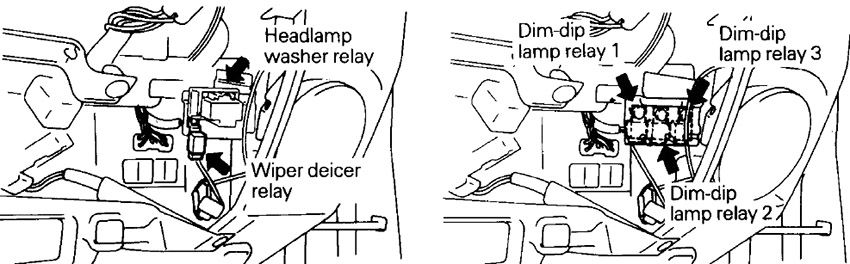

METRO RHD: relé de lavado de faros / relé de descongelación de limpiaparabrisas / relé de lámpara Dim-Dip №1-2-3.

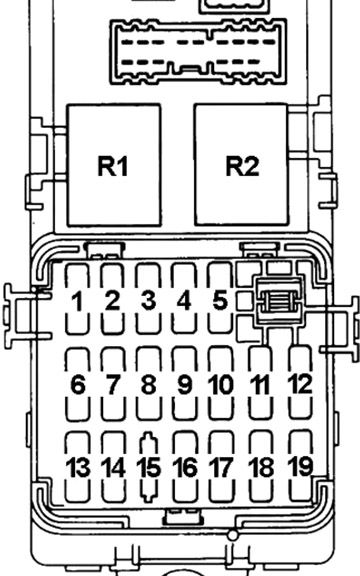

diagrama de caja de fusibles
| № | A | Componente protegido |
|---|---|---|
| 1 | 20 | Unidad de control de clima trasero |
| 2 | diez | Relé de control de sobremarcha, unidad de control de T/A ELC-4, unidad de control de crucero automático |
| 3 | diez | Unidad de control DRL, relé del ventilador, relé del calentador trasero, relé del lavafaros, relé del desempañador, temporizador del desempañador del limpiaparabrisas, teléfono para automóvil |
| 4 | diez | Radio, reloj, relé de toma de accesorios, control de crucero, conector de enlace de datos |
| 5 | 15 | Encendedor de cigarrillos, espejo de control remoto, relé de toma de accesorios |
| 6 | 15 | Unidad de control de cerradura de puerta, relé de cerradura de puerta |
| siete | diez | Unidad de control de amortiguador variable, Unidad de control de ABS, Unidad de control de indicador de 4WD, Relé de indicador de 4WD, Relé de sobremarcha, Unidad de control de amortiguador variable, Relé de potencia de ABS, Medidor combinado |
| 8 | diez | Relé elevalunas eléctrico, asiento con calefacción |
| 9 | 15 | Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas traseros, techo corredizo |
| diez | diez | Bocina, Unidad de control de velocidad automática, Relé de luz antiniebla trasera, Relé de lámpara Dim-Dip, Relé DRL |
| 11 | diez | Medidor combinado, unidad de control de antena de motor, zumbador de monitor de iluminación, lámpara de advertencia |
| 12 | diez | Señal de giro, luz de advertencia de peligro, unidad de diagnóstico SRS |
| 13 | diez | Motor del ventilador del calentador trasero |
| 14 | 15 | Accesorio toma de relé |
| 15 | 20 | Techo corredizo |
| dieciséis | 25 | motor del ventilador |
| 17 | 15 | Luz de freno, ABS, sistema de control de velocidad automático |
| 18 | 15 | Luz de marcha atrás, unidad de control de bloqueo del diferencial trasero, unidad de diagnóstico SRS |
| diez | Luz de marcha atrás, unidad de control de bloqueo del diferencial trasero | |
| 19 | diez | Unidad de control del motor, unidad de control A/T ELC-4, luz ambiental, luz de mapas, luz del espacio de carga, medidor combinado, radio, reloj, unidad de control de bloqueo de puertas, velocímetro automático de la unidad de control, unidad de control ABS, unidad de diagnóstico SRS, multi- medidor, medidor combinado, teléfono de automóvil, temporizador de luz de llave de contacto |
| R1 | captura incidental | |
| R2 | motor del ventilador | |

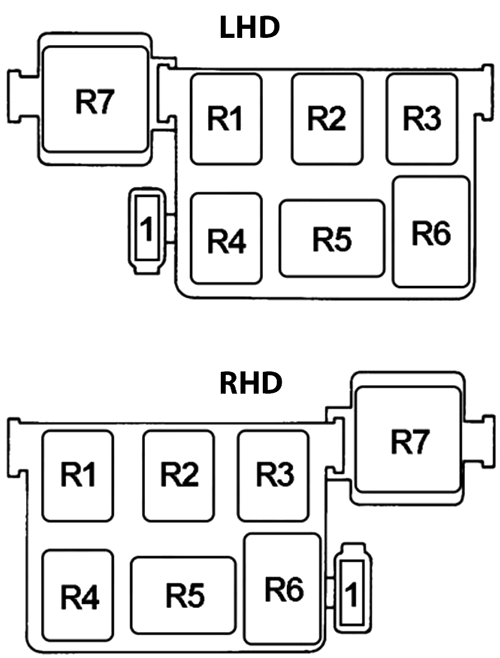

Caja de relés del habitáculo
| № | A | Componente protegido |
|---|---|---|
| 1 | 15 | Techo corredizo |
| 2 | 20 | Desempañador |
| 15 | Volante a la izquierda: faro antiniebla | |
| R1 | – | |
| R2 | Calefacción trasera | |
| R3 | elevalunas electrico | |
| R4 | Control de cerradura de puerta | |
| R5 | Desempañador | |
| R6 | Limpiaparabrisas trasero intermitente | |
| R7 | Luces indicadoras y de advertencia de peligro | |
Diagrama de la caja de fusibles del compartimiento del motor

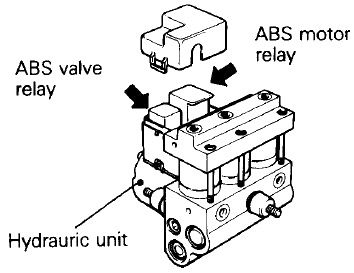

UNA. Relé motor ABS, relé válvula ABS.

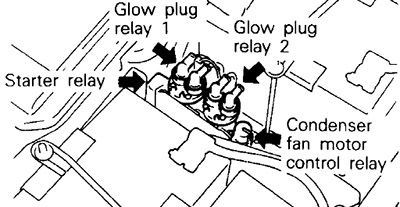

B 1991 (Super Quick Glow): Relé de bujías incandescentes №1 / Relé de bujías incandescentes №2 / Relé del motor del ventilador del condensador / Relé de arranque.

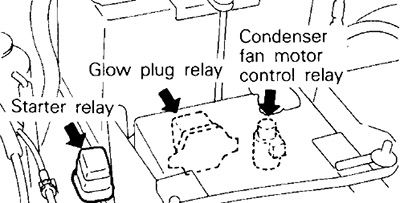

1991 (encendido automático): relé de bujía incandescente/relé del motor del ventilador del condensador/relé de arranque.

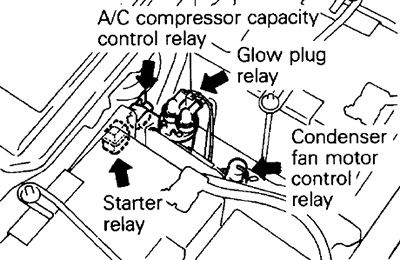

Diesel (1993): Relé de control de capacidad del compresor de aire acondicionado / Relé de bujías incandescentes / Relé del motor del ventilador del condensador / Relé del motor de arranque.
contra Caja de fusibles.
D. Relé de bocina (1993) / Relé de luz diurna №1-2 / Unidad de control de luz diurna / Relé del motor del ventilador del condensador (1991).

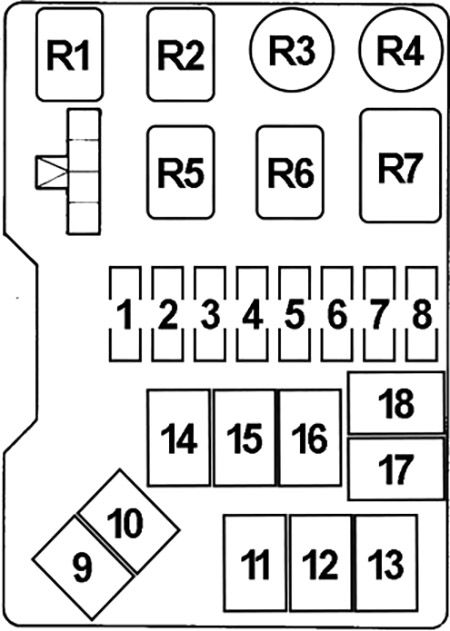

diagrama de caja de fusibles
| № | A | Componente protegido |
|---|---|---|
| 1 | 15 | calentador de línea de combustible |
| 2 | diez | compresor de aire acondicionado |
| 3 | 25 | motor del ventilador del condensador |
| 30 | Diésel (con aire acondicionado dual): motor del ventilador del condensador | |
| 4 | diez | Luz antiniebla trasera, faro (con DRL) |
| 5 | diez | Luz trasera, unidad de control DRL, reloj, faro (con DRL), lámpara de matrícula, lavafaros |
| 6 | diez | Luz trasera, luz de matrícula, luz antiniebla |
| 15 | Luz trasera, luz antiniebla (RHD) | |
| siete | diez | Indicador de luz superior |
| 8 | diez | lámpara de socorro |
| 9 | 60 | A/C, Fusible (Compartimiento de pasajeros): «1», «6», «13», «14», «16», «17», «19» |
| diez | 100 | Alternador |
| 11 | 20 | Sistema MPI, sistema inmovilizador o ventilador intercooler |
| 12 | 40 | Interruptor de encendido y circuito de arranque, bocina |
| 13 | – | – |
| 14 | 30 | Desempañador, espejos exteriores con calefacción, descongelador de limpiaparabrisas |
| 15 | 30 | Elevalunas eléctricos, asiento eléctrico |
| dieciséis | – | – |
| 17 | 30 | motor del ventilador del condensador |
| 18 | 40 | Alternador, relé de faros, relé de luces traseras |
| R1 | Luz antiniebla trasera | |
| R2 | Luz de la cola | |
| R3 | motor del ventilador del condensador | |
| R4 | compresor de aire acondicionado | |
| R5 | Faro | |
| R6 | Motor del ventilador del intercooler | |
| R7 | Alternador | |

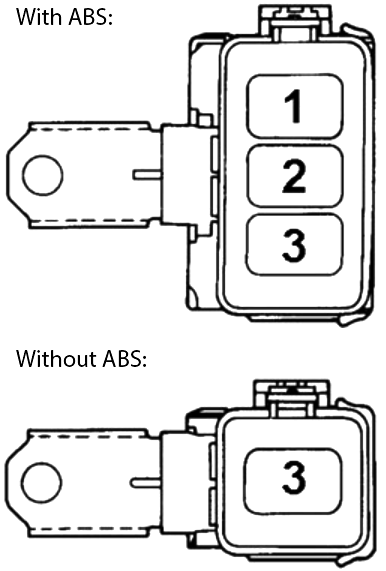

Caja de fusibles №2
| № | A | Componente protegido |
|---|---|---|
| 1 | 60 | Circuito ABS (fuente de alimentación de la unidad hidráulica) |
| 2 | 20 | 1991-1993: unidad de control ABS, relé de potencia ABS |
| 3 | 80 | Circuito de control de brillo |
