Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford E350, E450 (2016, 2017, 2018, 2019).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.
Si los componentes eléctricos del vehículo no funcionan, es posible que se haya fundido un fusible. Los fusibles quemados se identifican por un cable roto dentro del fusible. Verifica los fusibles apropiados antes de reemplazar cualquier componente electrico.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave del encendido y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente. Si su vehículo está equipado con baterías duales, desconectar la batería principal debajo del capó no elimina la energía de todos los circuitos.
- Siempre reemplace un fusible con uno que tenga el amperaje especificado. El uso de un fusible con un amperaje más alto puede causar daños graves en los cables y podría provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del compartimiento de pasajeros
El panel de fusibles está ubicado a la izquierda del pedal del freno y está montado en el panel inferior izquierdo del capó. Retire la cubierta del panel de fusibles para acceder a los fusibles.
Para quitar un fusible, utilice la herramienta extractora de fusibles que se encuentra en el interior de la cubierta del panel de fusibles.
| № | A | Descripción |
|---|---|---|
| 1 | 30 | Inversor B + |
| 2 | 15 | No usado (repuesto) |
| 3 | 15 | No usado (repuesto) |
| 4 | 30 | No usado (repuesto) |
| 5 | 10 | Panel de fusibles del compartimiento de pasajeros, interbloqueo de cambio de freno |
| 6 | 20 | Luces indicadoras de dirección, luces de peligro, luces de freno |
| 7 | 10 | Luz de cruce del faro del lado izquierdo |
| 8 | 10 | Faro de luz de cruce del lado derecho |
| 9 | 15 | Lámparas de cortesía |
| 10 | 15 | Cambiar la iluminación |
| 11 | 10 | No usado (repuesto) |
| 12 | 7.5 | No usado (repuesto) |
| 13 | 5 | Espejos |
| 14 | 10 | SYNC, módulo de sistema de posicionamiento global |
| 15 | 10 | No usado (repuesto) |
| dieciséis | 15 | No usado (repuesto) |
| 17 | 20 | Cerraduras de las puertas |
| 18 | 20 | No usado (repuesto) |
| 19 | 25 | No usado (repuesto) |
| 20 | 15 | Conector de diagnóstico (excepto chasis pelado) |
| 21 | 15 | No usado (repuesto) |
| 22 | 15 | Luces de estacionamiento, luces de matrícula |
| 23 | 15 | Luces altas de los faros |
| 24 | 20 | Bocina (excepto chasis desmontado) |
| 25 | 10 | Iluminación bajo demanda |
| 26 | 10 | Clúster (excepto chasis desmontado) |
| 27 | 20 | Alimentación del interruptor de encendido |
| 28 | 5 | Silencio de audio (inicio) |
| 29 | 5 | Clúster (excepto chasis desmontado) |
| 30 | 5 | No usado (repuesto) |
| 31 | 10 | No usado (repuesto) |
| 32 | 10 | Módulo de restricciones |
| 33 | 10 | Controlador de frenos de remolque |
| 34 | 5 | No usado (repuesto) |
| 35 | 10 | Ejecución / inicio de corte |
| 36 | 5 | Módulo de radiofrecuencia sistema antirrobo pasivo |
| 37 | 10 | Climatizador, Chasis pelado #1 marcha/arranque |
| 38 | 20 | No usado (repuesto) |
| 39 | 20 | Radio |
| 40 | 20 | No usado (repuesto) |
| 41 | 15 | Radio, Interruptor de iluminación, Espejo retrovisor con atenuación automática, Inversor de corriente |
| 42 | 10 | Interruptor auxiliar |
| 43 | 10 | Conector del panel de instrumentos del chasis pelado # 1 |
| 44 | 10 | Relé de carga de batería de remolque |
| 45 | 5 | Limpiaparabrisas, conector del motor del chasis pelado 3 |
| 46 | 7.5 | Testigo de desactivación del airbag del acompañante |
| 47 | 30 | Disyuntor de retardo de accesorios de Windows |
| 48 | Relé accesorio retardado | |

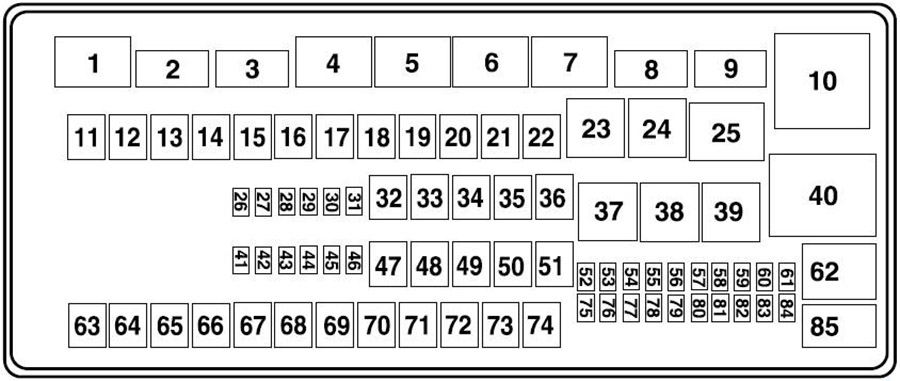

Diagrama de la caja de fusibles del compartimiento del motor
La caja de distribución de energía está en el compartimiento del motor. Posee fusibles de alta corriente que protegen los principales sistemas eléctricos de tu vehículo de sobrecargas.
| № | A | Descripción |
|---|---|---|
| 11 | 50 | 6,2 l: ventilador de refrigeración |
| 12 | 40 | Vehículo modificado y puesta en marcha/arranque del chasis despojado |
| 13 | 30 | Relé de solenoide de arranque |
| 14 | 40 | Relé de marcha/arranque |
| 15 | 40 | Vehículo modificado y chasis de batería despojado |
| dieciséis | 50 | Soplador de aire acondicionado auxiliar |
| 17 | 50 | Carga de la batería de remolque de remolque, alimentación del parque de remolque de remolque |
| 18 | 30 | Freno de remolque eléctrico, controlador de freno de remolque |
| 19 | 30 | Interruptor auxiliar # 1 |
| 20 | 30 | Interruptor auxiliar # 2 |
| 21 | 20 | 6.2L: bomba de combustible (’18 -’19) |
| 22 | – | No utilizado |
| 26 | – | No utilizado |
| 27 | – | No utilizado |
| 28 | 20 | lámpara de marcha atrás |
| 29 | 10 | Embrague de aire acondicionado |
| 30 | 10 | Interruptor de encendido/apagado del freno |
| 31 | 10 | Batería de clúster (chasis desmontado) |
| 32 | 50 | motor del ventilador |
| 33 | 40 | Bomba del sistema de frenos antibloqueo |
| 34 | 20 | Chasis de cuerno pelado |
| 35 | 40 | Relé del módulo de control del tren motriz |
| 36 | 20 | Interruptor de encendido (chasis desnudo) |
| 41 | – | No utilizado |
| 42 | 15 | Conector de diagnóstico (chasis pelado) |
| 43 | 20 | 6.8L: bomba de combustible (6.2L – ’17) |
| 44 | 10 | Interruptor auxiliar # 3 |
| 45 | 15 | Interruptor auxiliar # 4 |
| 46 | 10 | El módulo de control del tren motriz mantiene vivo el poder de la memoria, la válvula de control de ventilación del recipiente, la bobina del relé del módulo de control del tren motriz |
| 47 | 40 | Bobina de relé del sistema de frenos antibloqueo |
| 48 | 20 | Luz de freno de arrastre de remolque y luces indicadoras de dirección |
| 49 | 30 | Motor del limpiaparabrisas |
| 50 | – | No utilizado |
| 51 | 20 | corte |
| 52 | 10 | Bobina de relé de marcha/arranque de chasis despojado y vehículo modificado |
| 53 | 10 | Alimentación de marcha/arranque del sistema de frenos antibloqueo |
| 54 | 10 | Bobina del relé de la bomba de combustible |
| 55 | – | No utilizado |
| 56 | – | No utilizado |
| 57 | 20 | Lámpara de estacionamiento de remolque |
| 58 | 15 | Lámpara de marcha atrás para remolque |
| 59 | – | No utilizado |
| 60 | – | 2016-2017: diodo de arranque integrado de un toque |
| 61 | – | No utilizado |
| 63 | 30 | Carga de batería de remolque |
| 64 | – | No utilizado |
| sesenta y cinco | 20 | Power point 2 (guantera) |
| 66 | 20 | Toma de corriente 3 (corte B+) |
| 67 | 20 | Toma de corriente 1 (panel de instrumentos) |
| 68 | 50 | vehículo modificado |
| 69 | – | No utilizado |
| 70 | 30 | Chasis despojado |
| 71 | – | No utilizado |
| 72 | 20 | Encendedor de cigarrillos / toma de corriente |
| 73 | – | No utilizado |
| 74 | 30 | Asiento eléctrico |
| 75 | 20 | Potencia del vehículo 1, potencia del módulo de control del tren motriz |
| 76 | 20 | Potencia del vehículo 2, componentes relacionados con las emisiones del módulo de control del tren motriz |
| 77 | 10 | Potencia del vehículo 3, componentes generales del módulo de control del tren motriz |
| 78 | 15 | Potencia del vehículo 4, bobina de relé de la bobina de encendido del motor |
| 79 | 10 | Potencia del vehículo 5, Transmisión |
| 80 | 10 | Ejecución/arranque del clúster (chasis desmontado) |
| 81 | – | No utilizado |
| 82 | – | No utilizado |
| 83 | – | diodo de la bomba de combustible |
| 84 | – | No utilizado |
| 1 | Módulo de control del tren motriz | |
| 2 | Solenoide de arranque | |
| 3 | Limpiaparabrisas | |
| 4 | Carga de batería de remolque | |
| 5 | Bomba de combustible | |
| 6 | Lámpara de estacionamiento de remolque | |
| 7 | Interruptor auxiliar # 4 | |
| 8 | Interruptor auxiliar # 3 | |
| 9 | Vehículo modificado y puesta en marcha/arranque del chasis despojado | |
| 10 | 6,2 l: ventilador de refrigeración | |
| 23 | Embrague de aire acondicionado | |
| 24 | Cuerno (chasis despojado) | |
| 25 | ejecutar / iniciar | |
| 37 | Remolque de remolque luz de freno del lado izquierdo y luz indicadora de dirección | |
| 38 | Remolque de remolque luz de freno del lado derecho y luz indicadora de dirección | |
| 39 | lámpara de marcha atrás | |
| 40 | motor del ventilador | |
| 62 | Interruptor auxiliar # 2 | |
| 85 | Interruptor auxiliar # 1 | |
