Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Focus (US) (2008, 2009, 2010, 2011).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, mire la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave del contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Siempre reemplace un fusible con uno que tenga el amperaje especificado. El uso de un fusible con un amperaje más alto puede causar daños graves en los cables y podría provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del compartimiento de pasajeros

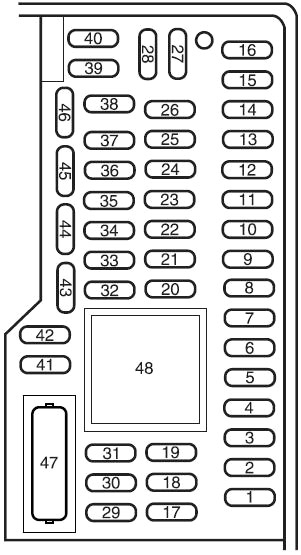

El panel de fusibles está ubicado debajo ya la izquierda del volante junto al pedal del freno. Retire la tapa del panel de fusibles para acceder a los fusibles.
Para quitar un fusible, use la herramienta extractora de fusibles provista en la cubierta de la caja de distribución de energía ubicada en el compartimiento del motor.
| № | A | Componentes protegidos |
|---|---|---|
| 1 | 30 | No usado (repuesto) |
| 2 | 15 | Interruptor de freno (lámpara de freno de montaje alto) |
| 3 | 15 | Radio por satelite |
| 4 | 30 | No usado (repuesto) |
| 5 | 10 | Interbloqueo de cambios |
| 6 | 20 | Luz de giro delantera derecha/luz de giro delantera izquierda, luces de freno/direccionales traseras |
| 7 | 10 | Faro de luz baja izquierda |
| 8 | 10 | Faro de luz de cruce derecho |
| 9 | 15 | Lámparas interiores |
| 10 | 15 | Panel de instrumentos retroiluminado |
| 11 | 10 | No usado (repuesto) |
| 12 | 7.5 | Espejos eléctricos |
| 13 | 5 | SINCRONIZAR |
| 14 | 10 | No usado (repuesto) |
| 15 | 10 | Aire Recirculado, Aire Acondicionado |
| dieciséis | 15 | 2010-2011: Módulo del sistema de posicionamiento global (GPS) |
| 17 | 20 | Cerraduras eléctricas, liberación del maletero |
| 18 | 20 | Asientos con calefacción |
| 19 | 25 | No usado (repuesto) |
| 20 | 15 | Conector de enlace de datos |
| 21 | 15 | Faros antiniebla, Indicador de faros antiniebla |
| 22 | 15 | Luces de estacionamiento |
| 23 | 15 | Lámparas de luz alta |
| 24 | 20 | bocina |
| 25 | 10 | Lámparas de demanda, lámparas de maletero |
| 26 | 10 | Combinación de instrumentos |
| 27 | 20 | Switch de ignición |
| 28 | 5 | Radio (Inicio) |
| 29 | 5 | Grupo de instrumentos (ejecutar / iniciar) |
| 30 | 5 | No usado (repuesto) |
| 31 | 10 | 2008-2009: Sistema de frenos antibloqueo (ABS) |
| 32 | 10 | Módulo de Control de Restricciones |
| 33 | 10 | No usado (repuesto) |
| 34 | 5 | No usado (repuesto) |
| 35 | 10 | 2010-2011: Sistema de frenos antibloqueo (ABS) |
| 36 | 5 | Módulo de sistema antirrobo pasivo (PATS) |
| 37 | 10 | Climatización (Ejecutar/Iniciar) |
| 38 | 20 | altavoz de subgraves |
| 39 | 20 | Radio, pantalla del centro de información, panel de acabado electrónico |
| 40 | 20 | No usado (repuesto) |
| 41 | 15 | Iluminación del interruptor de cerradura de puerta/techo corredizo, espejo electrocrómico, iluminación ambiental |
| 42 | 10 | No usado (repuesto) |
| 43 | 10 | Relé de asientos calefactables |
| 44 | 10 | No usado (repuesto) |
| 45 | 5 | Limpiaparabrisas delanteros (lógico) |
| 46 | 7.5 | Sistema de detección del pasajero delantero |
| 47 | 30 | Disyuntor: techo corredizo, ventanas eléctricas |
| 48 | accesorio retrasado | |
Diagrama de la caja de fusibles del compartimiento del motor

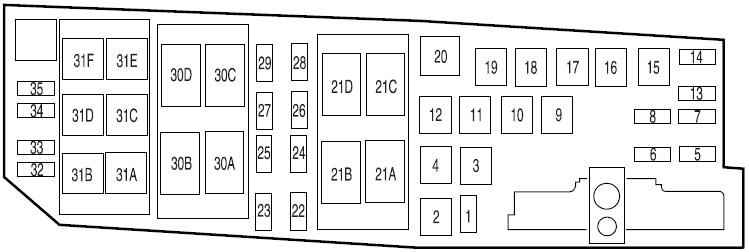

La caja de distribución de energía está ubicada en el compartimiento del motor. La caja de distribución de energía contiene fusibles de alta corriente que protegen los sistemas eléctricos principales de su vehículo contra sobrecargas.
| № | A | Componentes protegidos |
|---|---|---|
| 1 | 15 | espejo calentado |
| 2 | 30 | descongelación trasera |
| 3 | 20 | PowerPoint |
| 4 | 20 | Bomba de combustible |
| 5 | 10 | El módulo de control del tren motriz (PCM) mantiene vivo el poder / Ventilación del recipiente |
| 6 | 15 | Sentido alternativo |
| 7 | 10 | Luces de marcha atrás |
| 8 | – | No utilizado |
| 9 | 40 | Motor del sistema de frenos antibloqueo (ABS) |
| 10 | 30 | limpiaparabrisas |
| 11 | 30 | Inicio |
| 12 | 40 | Soplador |
| 13 | 10 | Embrague de aire acondicionado |
| 14 | 10 | Bobina de relé PCM |
| 15 | 20 | Toma de corriente frontal |
| dieciséis | 20 | Ventilador de refrigeración: bajo |
| 17 | 30 | Ventilador de refrigeración: alto |
| 18 | 20 | Solenoide ABS |
| 19 | – | Repuesto |
| 22 | 10 | Inyector de combustible |
| 23 | – | No utilizado |
| 24 | – | No utilizado |
| 25 | – | No utilizado |
| 26 | 15 | PCM: componentes del sistema de propulsión relacionados con las emisiones |
| 27 | – | No utilizado |
| 28 | 15 | PCM |
| 29 | 15 | Encendido |
| 35 | 10 | Ejecutar / Iniciar |
| 32 | 2008: embrague de aire acondicionado | |
| 33 | CEE | |
| 34 | Inicio integrado con un solo toque (OTIS) | |
| 20 | Embrague de aire acondicionado | |
| 21A | descongelación trasera | |
| 21B | No utilizado | |
| 21C | Soplador | |
| 21D | PCM | |
| 30 | Ventilador de refrigeración de baja velocidad | |
| 30B | Inicio | |
| 30C | Repuesto | |
| 30D | Ventilador de refrigeración de alta velocidad | |
| 31A | Lámpara de marcha atrás | |
| 31B | Bomba de combustible | |
| 31C | 2009-2011: potencia del limpiaparabrisas | |
| 31D | Repuesto | |
| 31E | Repuesto | |
| 31F | Repuesto | |
