Hyundai Porter, H100 (AU; 1996-2003) Diagrama de fusibles
Tabla de contenidos
Esquema de la caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Hyundai Porter, H100 (AU; 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003).
Comprobación y sustitución de fusibles
Los circuitos de cableado de su vehículo están protegidos contra cortocircuitos mediante una combinación de fusibles, disyuntores y fusibles. Esto reduce en gran medida la posibilidad de daños por problemas eléctricos.
Si algo eléctrico en su automóvil deja de funcionar, lo primero que debe verificar es un fusible quemado. Determine en la tabla qué fusible o fusibles controlan este componente. Verifique estos fusibles primero, pero verifique todos los fusibles antes de decidir que un fusible fundido no es la causa. Reemplace los fusibles quemados y verifique el funcionamiento de los componentes.
Mira la tira plateada dentro del fusible. Si la cinta está rota o derretida, reemplace el fusible. Asegúrese de reemplazar un fusible defectuoso por uno nuevo del mismo tamaño y clasificación.
Observar
- Antes de reemplazar un fusible, verifique que se haya quitado la llave del encendido y que todos los servicios estén desactivados y / o desactivados.
- No repare los fusibles y nunca reemplace un fusible fundido con un fusible de mayor amperaje. Puede dañar el sistema eléctrico y provocar un incendio.
- Nunca reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si se funde un fusible nuevamente, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del salpicadero
La caja de fusibles de la cabina se encuentra debajo del tablero (lado del conductor).
| № | A | Función / componente |
|---|---|---|
| 1 | diez | Salpicadero |
| 2 | diez | Señal de giro |
| 3 | diez | Luz trasera antineblina |
| 4 | 20 | Calentador de agua |
| 5 | diez | Radio |
| 6 | 15 | Encendedor |
| 7 | 15 | Limpiaparabrisas |
| 8 | diez | Faro izquierdo |
| 9 | diez | Faro derecho |
| diez | diez | Señal de Giro a la Izquierda |
| 11 | diez | Señal de girar a la Derecha |
| 12 | 15 | Luz antiniebla delantera |
| 13 | diez | Riesgo |
| 14 | diez | bocinazo |
| 15 | 15 diez |
Calentador de filtro de combustible / lámpara de ambiente |
| dieciséis | diez | Bloqueo de puerta eléctrico |
| 17 | 20 | Ventana eléctrica izquierda |
| 18 | 15 | Ventana eléctrica derecha |
| R1 | La unidad intermitente | |
| R2 | Relé del filtro de combustible | |
| R3 | Relé de control MFI | |
| R4 | Relé de faros | |
| R5 | Relé de luz trasera | |
| R6 | Relé de luz antiniebla | |
| R7 | Relé de elevalunas eléctrico | |
Bloque de fusibles del compartimento del motor
| № | A | Función / componente |
|---|---|---|
| A | 40 | Switch de ignición |
| B | 80 | Módulo de control de incandescencia, relé de arranque |
| VS | 60 | Generador |
| re | 40 | Faro, luz trasera |
| mi | 40 | Ventana eléctrica, A / C |
Fusibles de aire acondicionado
| № | A | Función / componente |
|---|---|---|
| A | diez | Relé de potencia A / C |
| B | 20 | Relé del motor del ventilador del condensador |
| E05 | Relé de potencia A / C | |
| E06 | Relé del motor del ventilador del condensador | |

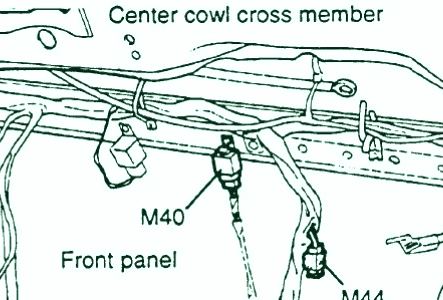

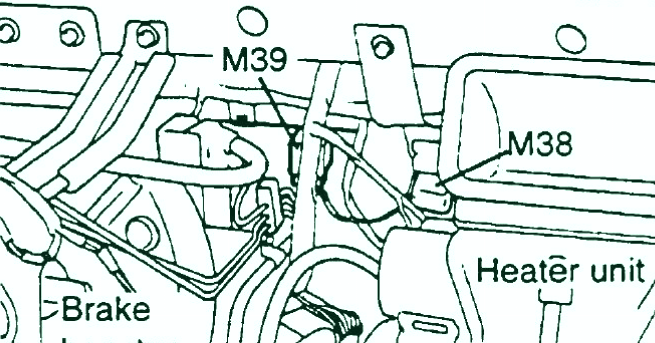

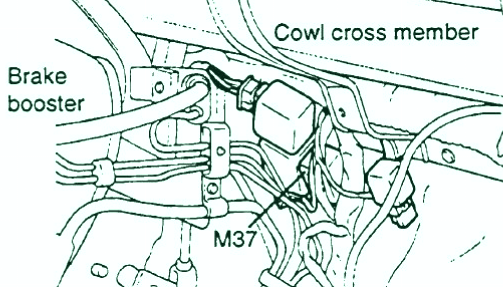

Otros relés
Iniciar relé
Relé de luz antiniebla trasera
Relé del filtro de combustible
Relé de limpiaparabrisas intermitente
