Diagrama de fusibles de Chevrolet Cruze (2008-2016)
Tabla de contenidos
Diagrama de la caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Chevrolet Cruze (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016).
Comprobación y sustitución de fusibles.
Los circuitos eléctricos del vehículo están protegidos contra cortocircuitos por una combinación de fusibles y disyuntores. Esto reduce en gran medida el riesgo de daños causados por problemas eléctricos.
Para comprobar un fusible, mire la tira plateada dentro del fusible. Si la tira está rota o derretida, reemplace el fusible. Asegúrese de reemplazar un fusible defectuoso por uno nuevo del mismo tamaño y clasificación.
Los fusibles del mismo amperaje se pueden tomar prestados temporalmente de otra ubicación de fusibles si se funde un fusible. Reemplace el fusible lo antes posible
Notar
- Antes de reemplazar un fusible, verifique que se haya quitado la llave del encendido y que todos los servicios estén apagados y/o desconectados.
- No repare los fusibles y nunca reemplace un fusible quemado por uno de mayor amperaje. Esto puede dañar el sistema eléctrico y provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.

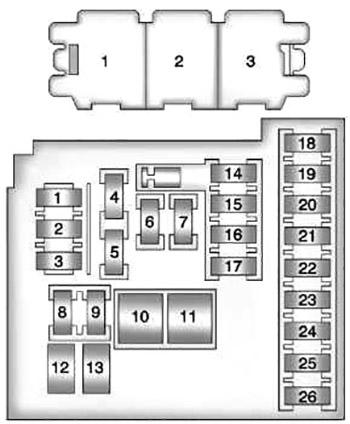

Bloque de fusibles del tablero
La caja de fusibles del tablero está ubicada en el lado del conductor del tablero.
Para acceder a los fusibles:
- Abra la tapa del bloque de fusibles tirando hacia arriba.
- Retire el borde inferior de la tapa.
- Retire la cubierta.
- Para volver a instalar la cubierta, invierta los pasos anteriores.
| № | A | La descripcion |
|---|---|---|
| 1 | diez | Módulo de control de teléfono móvil |
| 2 | – | No utilizado |
| 3 | 25 | módulo de control de la carroceria |
| 4 | 20 | Radio |
| 5 | 7.5 | Módulo de control de asistencia al estacionamiento, sirena eléctrica, interruptor multifunción – consola central, pantalla |
| 6 | 20 | Encendedor – Delantero |
| siete | 20 | Toma de corriente para accesorios – Consola central 1/2 |
| 8 | 30 | módulo de control de la carroceria |
| 9 | 30 | módulo de control de la carroceria |
| diez | 30 | módulo de control de la carroceria |
| 11 | 40 | Módulo de control del motor del ventilador |
| 12 | – | No utilizado |
| 13 | 25 | Módulo de control de asientos calefactables |
| 14 | 7.5 | Conector de enlace de datos, conector de suministro de aceite |
| 15 | diez | Módulo de Diagnóstico y Detección de Restricciones Inflables |
| dieciséis | diez | Relé de liberación de la tapa del compartimento trasero |
| 17 | 15 | Módulo de control de HVAC / Conjunto de control de HVAC |
| 18 | – | No utilizado |
| 19 | – | No utilizado |
| 20 | – | No utilizado |
| 21 | 15 | Combinación de instrumentos |
| 22 | 2 | Interruptor de encendido/receptor de bloqueo de puerta de control remoto |
| 23 | 20 | módulo de control de la carroceria |
| 24 | 20 | módulo de control de la carroceria |
| 25 | 20 | Módulo de control de bloqueo de la columna de dirección |
| 26 | – | No utilizado |
| 1 | Apertura de la tapa del compartimento trasero | |
| 2 | Modo Logístico Relé 1 | |
| 3 | Relé de potencia auxiliar | |

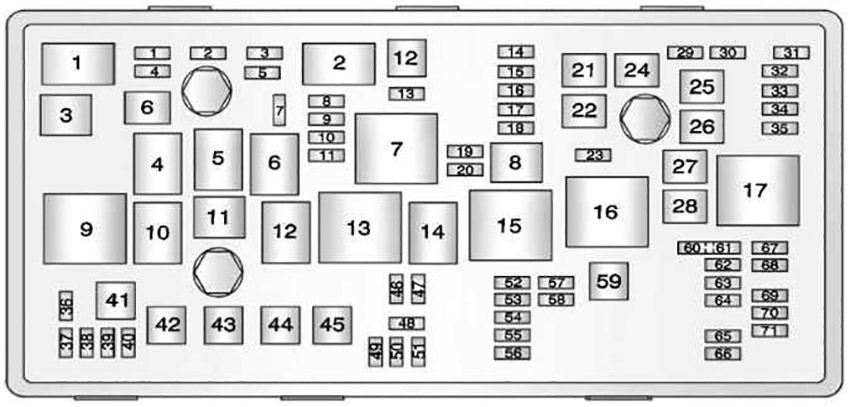

Bloque de fusibles del compartimiento del motor
Para quitar la tapa de la caja de fusibles, apriete los clips y gírela hacia arriba.
| № | A | La descripcion |
|---|---|---|
| 1 | 15 | Módulo de control de transmisión |
| 2 | 15 | Módulo de control del motor |
| 3 | – | No utilizado |
| 5 | 15 | Módulo de control de la transmisión, módulo de control del motor, caudal de aire/sensor de temperatura del aire de admisión, sensor de velocidad de salida |
| 6 | 30 | Relé de limpiaparabrisas |
| siete | – | No utilizado |
| 8 | 15 | Inyectores de combustible |
| 9 | 15 | Bobina de encendido, inyectores de combustible |
| diez | 15 | Módulo de control del motor, sensor de velocidad de salida |
| 11 | diez | Sensores de oxígeno calentado |
| 12 | 30 | Inicio |
| 13 | 7.5 | Válvula solenoide de ventilación del recipiente de emisiones evaporativas (EVAP) |
| 14 | – | No utilizado |
| 15 | – | No utilizado |
| dieciséis | 7.5 | Sensor de calidad del aire |
| 17 | 5 | Módulo de Diagnóstico y Detección de Restricciones Inflables |
| 18 | diez | Módulo de control de la bomba de combustible |
| 19 | – | No utilizado |
| 20 | 20 | relé de la bomba de combustible |
| 21 | 30 | Motores de elevalunas, puerta delantera |
| 22 | – | No utilizado |
| 23 | – | No utilizado |
| 24 | 30 | Motores de elevalunas, puerta delantera |
| 25 | – | No utilizado |
| 26 | 40 | Módulo de control de freno electrónico (EBCM) |
| 27 | 30 | Receptor de cerradura de puerta de control remoto |
| 28 | 40 | Rejilla antivaho trasera |
| 29 | – | No utilizado |
| 30 | 15 | Módulo de control de freno electrónico (EBCM) |
| 31 | 20 | módulo de control de la carroceria |
| 32 | 20 | módulo de control de la carroceria |
| 33 | 30 | Módulo de control de asientos calefactables |
| 34 | 25 | Módulo de control del techo corredizo |
| 35 | 30 | amplificador de audio |
| 36 | – | No utilizado |
| 37 | diez | Faro – Luz principal derecha |
| 38 | diez | Faro – Luz alta izquierda |
| 39 | – | No utilizado |
| 40 | – | No utilizado |
| 41 | – | No utilizado |
| 42 | 20/30 | Relé del ventilador de refrigeración, motor del ventilador de refrigeración |
| 43 | – | No utilizado |
| 44 | – | No utilizado |
| 45 | 30/40 | Relé de alta velocidad del ventilador de refrigeración, motor del ventilador de refrigeración |
| 46 | diez | Relé del ventilador de refrigeración |
| 47 | diez | Sensores de oxígeno calefactados, cuerpos de mariposa |
| 48 | 15 | Faros antiniebla, delanteros |
| 49 | – | No utilizado |
| 50 | – | No utilizado |
| 51 | 15 | bocina |
| 52 | 5 | Combinación de instrumentos |
| 53 | diez | Espejo retrovisor interior |
| 54 | 5 | Interruptor de faros, calentador auxiliar eléctrico, módulo de control HVAC |
| 55 | 7.5 | Interruptores de ventana, delantero, interruptor de espejo |
| 56 | 15 | bomba de lavado |
| 57 | 15 | Módulo de control de bloqueo de la columna de dirección |
| 58 | – | No utilizado |
| 59 | 30 | Calefacción de gasoil |
| 60 | 7.5 | Retrovisores exteriores |
| 61 | – | No utilizado |
| 62 | diez | Relé del embrague del compresor del aire acondicionado, embrague del compresor del aire acondicionado |
| 63 | – | No utilizado |
| 64 | 5 | Módulo de Diagnóstico y Detección de Restricciones Inflables |
| sesenta y cinco | – | No utilizado |
| 66 | – | No utilizado |
| 67 | 20 | Módulo de control de la bomba de combustible |
| 68 | – | No utilizado |
| 69 | 5 | módulo de control de la carroceria |
| 70 | 5 | Sensor de lluvia |
| 71 | – | No utilizado |
| 1 | Embrague del compresor de aire acondicionado | |
| 2 | Entrada | |
| 3 | Ventilador | |
| 4 | Control de velocidad del limpiaparabrisas | |
| 5 | Limpiaparabrisas | |
| 6 | No utilizado | |
| siete | tren motriz | |
| 8 | Bomba de combustible | |
| 9 | Ventilador de refrigeración Velocidad media 1 | |
| diez | Ventilador de refrigeración Velocidad media 2 | |
| 11 | No utilizado | |
| 12 | Control de velocidad del ventilador de enfriamiento (o en el bloque de relés, debajo del capó) | |
| 13 | Relé de alta velocidad del ventilador de refrigeración | |
| 14 | No utilizado | |
| 15 | Relé de encendido principal | |
| dieciséis | Relé del calentador de combustible | |
| 17 | Desempañante de la ventana trasera | |
| – | Relé de bocina | |
| – | Relé de la bomba de lavado | |
| – | Relé de luz antiniebla delantera | |
| – | Relé de luz de carretera | |
Fusibles encima de la batería
| № | A | La descripcion |
|---|---|---|
| 1 | 100 | Bloque de fusibles – Tablero |
| 2 | 100 | Bloque de fusibles – Tablero |
| 3 | 80 | Dirección asistida eléctrica (EPS) (NJ1) |
| 4 | – | No utilizado |
| 5 | 250 | Bloque de fusibles: batería auxiliar |
| 6 | 250/500 | Inicio |
| № | A | La descripcion |
|---|---|---|
| 5 | 80 | Módulo de control de bujías incandescentes |
| 6 | 100 | Calefacción auxiliar eléctrica |
| siete | – | No utilizado |
| 8 | – | No utilizado |

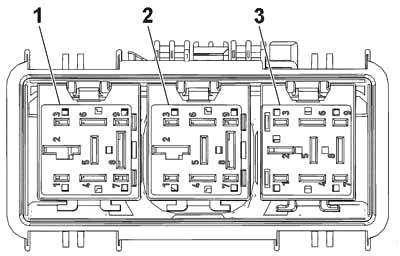

Caja de relés
| № | Relé |
|---|---|
| 1 | Relé de velocidad media del ventilador de refrigeración izquierdo |
| 2 | Relé de control de velocidad del ventilador de refrigeración 2 |
| 3 | Relé de velocidad media del ventilador de refrigeración derecho |
