Diagrama de fusibles de Ford Expedition (2007-2008) • cajadefusibles.com

Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Expedition (U324; 2007, 2008).

Comprobación y sustitución de fusibles

Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.

Para revisar un fusible, mire la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.

---

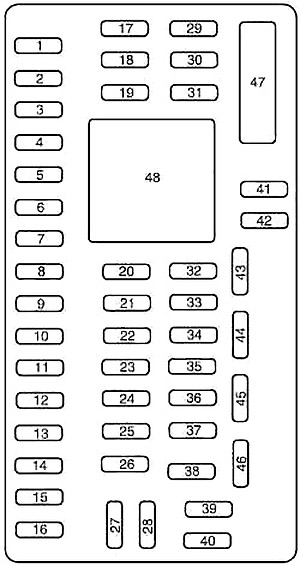

Diagrama de la caja de fusibles del compartimiento de pasajeros

El panel de fusibles está ubicado debajo del lado derecho del panel de instrumentos. Para quitar el panel de moldura para acceder a la caja de fusibles, jale el panel hacia usted, gírelo hacia afuera y retírelo. Para volver a instalarlo, alinee las pestañas con las ranuras del panel y luego empújelo para cerrarlo. Para quitar la tapa de la caja de fusibles, presione las lengüetas en ambos lados de la tapa y luego tire de la tapa.

№	A	Descripción
1	30	Ventana inteligente # 1
2	15	Módulo de memoria del lado del conductor
3	15	fes,
		Controles de audio del asiento trasero,
		SDARS
4	30	Ventana inteligente # 2
5	10	iluminación del teclado,
		habilitación del asiento de la tercera fila,
		Enclavamiento de cambio de freno (BSI),
		SPDJB
6	20	Señales de giro
7	10	Faros de luz baja (izquierda)
8	10	Faros de luz baja (derecha)
9	15	Luces interiores
10	15	Iluminación de fondo, Lámparas de charco
11	–	No utilizado
12	7.5	Interruptor de espejo eléctrico,
		Interruptor de memoria del asiento del conductor
13	–	No utilizado
14	10	Módulo de compuerta levadiza eléctrica: energía permanente
15	10	Control climatico
dieciséis	–	No utilizado
17	20	Todas las alimentaciones del motor de bloqueo,
		Liberación de la compuerta levadiza,
		Liberaciones de elevalunas
18	20	No usado (Repuesto)
19	25	Limpiaparabrisas trasero
20	15	pedales ajustables,
		Enlace de datos
21	15	Faros antiniebla,
		Lámparas de esquina
22	15	Relé de luces de estacionamiento
23	15	Faros de luz alta
24	20	Relé de bocina
25	10	lámparas de demanda,
		guantera,
		Visera
26	10	Cuadro de instrumentos
27	20	Switch de ignición
28	5	Radio
29	5	Cuadro de instrumentos
30	5	No usado (Repuesto)
31	10	Brújula,
		Espejo retrovisor con atenuación automática
32	10	Módulo de control de sistemas de sujeción
33	–	No utilizado
34	5	No usado (Repuesto)
35	10	Asistente de estacionamiento trasero, 4×4
36	5	transceptor PATS
37	10	Control climatico
38	20	Subwoofer / Amp (radio para audiófilos)
39	20	Radio
40	–	No utilizado
41	–	No utilizado
42	10	Bobina de carga de batería de remolque
43	10	Lógica del limpiaparabrisas trasero
44	–	No utilizado
45	5	Lógica del limpiaparabrisas delantero
46	7.5	Control climatico,
		Control de relé auxiliar
47	30	Ventanas eléctricas,
		techo de luna
48	–	No utilizado

---

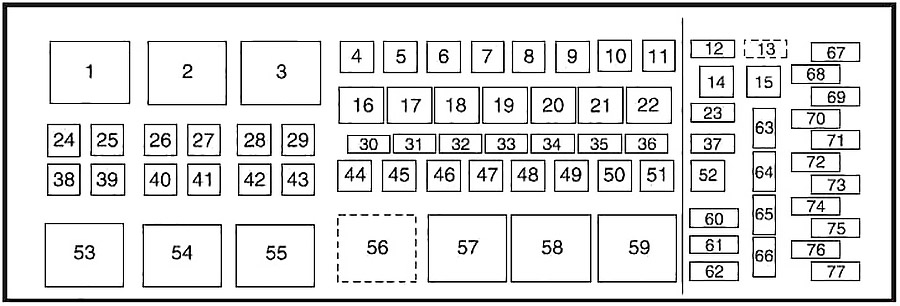

Diagrama de la caja de fusibles del compartimiento del motor

La caja de distribución de energía está ubicada en el compartimiento del motor.

№	A	Descripción
1	–	Relé del ventilador
2	–	No utilizado
3	–	Relé de desempañador de luneta trasera
4	30	Asientos de la tercera fila (lado del conductor)
5	40	Conector de remolque (freno eléctrico)
6	60	ABS (válvulas)
7	–	No utilizado
8	40	Asientos con calefacción/refrigeración
9	60	ABS (bomba)
10	20	Toma de corriente consola trasera
11	30	Soplador auxiliar
12	25	Conector de remolque (luces de estacionamiento)
13	30	Conector de remolque (carga de batería)
14	–	No utilizado
15	–	No utilizado
dieciséis	–	Relé de embrague A / С
17	–	No utilizado
18	–	Relé de la bomba de combustible
19	–	Relé de respaldo
20	–	Relé del conector de remolque del remolque (señal de giro a la izquierda)
21	–	Relé del conector de remolque del remolque (señal de giro a la derecha)
22	–	No utilizado
23	15	Espejos térmicos
24	40	motor del ventilador
25	–	No utilizado
26	–	No utilizado
27	30	Compuerta levadiza eléctrica
28	40	Ventana trasera,
		espejo calentado
29	30	Asiento del pasajero
30	10	Embrague A / C
31	15	Lámparas de freno
32	20	Bomba de combustible
33	20	Lámparas de marcha atrás
34	25	Conector de remolque (luces de freno/direccionales)
35	20	modulo 4×4
36	10	Módulo de control del tren motriz (PCM) – Mantener vivo el poder,
		Ventilación del recipiente
37	15	Transmisión B +
38	30	Asientos de la tercera fila (lado del pasajero)
39	50	Bomba de suspensión neumática
40	30	Motor de arranque
41	20	Toma de corriente IP / Consola
42	–	No utilizado
43	20	motor modulo 4×4
44	–	No utilizado
45	30	Asiento del conductor
46	40	Barra de bus Ejecutar/Iniciar
47	30	Suspensión neumática – solenoides
48	–	No utilizado
49	30	Limpiaparabrisas / lavaparabrisas delanteros
50	30	PCM – barra colectora
51	20	Punto de carga de carga
52	20	Encendedor
53	–	Relé de suspensión neumática
54	–	Relé de arranque
55	–	Relé del conector de remolque (luz de estacionamiento)
56	–	Relé del conector de remolque (carga de batería)
57	–	Relé de marcha/arranque
58	–	No utilizado
59	–	relé PCM
60	–	Diodo de inicio de un toque
61	–	Embrague de diodo A / С
62	–	diodo de la bomba de combustible
63	15	Conector de remolque (luz de marcha atrás)
64	–	No utilizado
sesenta y cinco	10	Lógica de suspensión neumática
66	–	No utilizado
67	10	bobina del ventilador
68	–	No utilizado
69	30	Run / Start – panel de fusibles del habitáculo
70	20	PCM (sensores) – EFC,
		Bobina de embrague A / С
71	5	bobina de combustible,
		ISP-R
72	20	PCM (bobinas de encendido)
73	5	Encendido de transmisión
74	20	PCM (sensores) – ÉL GO / CMS,
		mafs,
		EVM,
		CMCV,
		Interruptor de desactivación de velocidad,
		APV
75	5	Solenoide de extremos de rueda integrados (IWE) 4×4
76	20	PCM-VPWR
77	10	Lógica ABS, PCV calentado

---
