Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Explorer (U251; 2005, 2006, 2007, 2008, 2009, 2010).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las piezas eléctricas de su vehículo no funcionan, es posible que el sistema se sobrecargue y se queme un fusible o se dispare un disyuntor. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, busque la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave de contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace un fusible con el amperaje especificado. Si se usa un fusible con un amperaje más alto, puede causar daños severos al cable y puede provocar un incendio.
- No reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre un fusible seguro del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.
Caja de fusibles del habitáculo

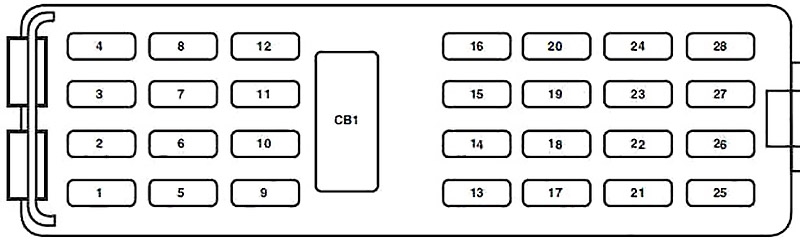

El panel de fusibles está ubicado debajo del panel de instrumentos en el lado del conductor. Para usar un fusible, use la herramienta de extracción de fusibles disponible en la caja del panel de fusibles.
| № | A | Circuitos Protegidos |
|---|---|---|
| 1 | 20 | Techo lunar, pedales ajustables, DSM, asientos con memoria, motores lumbares |
| 2 | 5 | Potencia del microcontrolador |
| 3 | 20 | Radio, amplificador de navegación, módulo GPS |
| 4 | 10 | 2007-2010: conector de diagnóstico integrado (OBD II). |
| 20 | 2005-2006: Conector de diagnóstico integrado (OBD II). | |
| 5 | 5 | Luz de luna, ventana eléctrica trasera bajada, iluminación del interruptor de bloqueo de puertas (2008-2010), espejo retrovisor con atenuación automática (2010), espejo retrovisor con micrófono (2008-2009) |
| 6 | 20 | Levante el motor de liberación de vidrio, desbloqueo / bloqueo de puertas |
| 7 | 15 | Detener/girar el remolque |
| 8 | 15 | Alimentación del interruptor de encendido, sistema antirrobo pasivo (PATS), panel de instrumentos |
| 9 | 2 | 6R Módulo de control de la transmisión/módulo de control del tren motriz (encendido/arranque), relé de la bomba de combustible |
| 10 | 5 | Relé de limpiaparabrisas delantero RUN/ACC en caja de distribución de energía (PDB) |
| 11 | 5 | Comienzo de la radio |
| 12 | 5 | RUN / ACC Motor del limpiaparabrisas trasero, relé de carga de la batería del remolque en PDB, radio |
| 13 | 15 | Espejo térmico, indicador manual de descongelación del clima trasero |
| 14 | 20 | bocina |
| 15 | 10 | Luces de marcha atrás |
| dieciséis | 10 | Luces de marcha atrás del remolque |
| 17 | 10 | Módulo de control de restricción, ocupación de pasajeros, lámpara PAD (2006-2007) |
| 18 | 10 | Roll Stability Control Switch ™ (RSC) (2010), RSC (2010), módulo 4×4, interruptor 4×4, interruptores de asientos con calefacción, asistencia de marcha atrás (2010) |
| Interruptor IVD (2006-2009), IVD, Brújula (2006-2009), espejo electrocromático (2006-2009), módulo RSS (2006-2009) | ||
| 19 | – | No utilizado |
| 20 | 10 | Sistema de control de clima, reemplazo de frenos, DEATC (2006-2009) |
| 21 | – | No utilizado |
| 22 | 15 | Interruptor de freno, luces de freno de dos colores, luz de freno avanzada, todas las luces de giro |
| 23 | 15 | Lámparas de interior, lámparas de estanque, protector de pantalla de batería, herramientas de iluminación, HomeLink® |
| 24 | 10 | Grupo, luz indicadora de robo |
| 25 | 15 | Lámparas de paso remolcadas por remolque |
| 26 | 15 | Matrícula/luz trasera de paso, luces delanteras de paso, climatizador manual |
| 27 | 15 | Luces de freno tricolores |
| 28 | 10 | Controles de clima |
| CB1 | 25 | Disyuntor: Ventanas eléctricas |
| Relé1 | ACC retrasado | |
| relé2 | 2005-2007: orientado hacia atrás | |
| Rele3 | 2005-2007: Lámparas de campo | |
| Rele4 | 2005-2007: EJECUTAR / INICIO | |
Caja de fusibles de componentes del motor

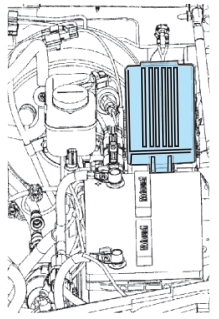

La caja de distribución de energía está ubicada en el compartimiento del motor.

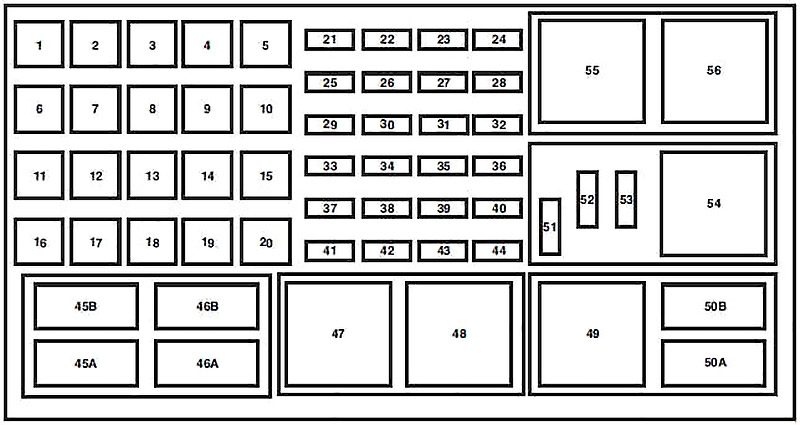

2005-2006

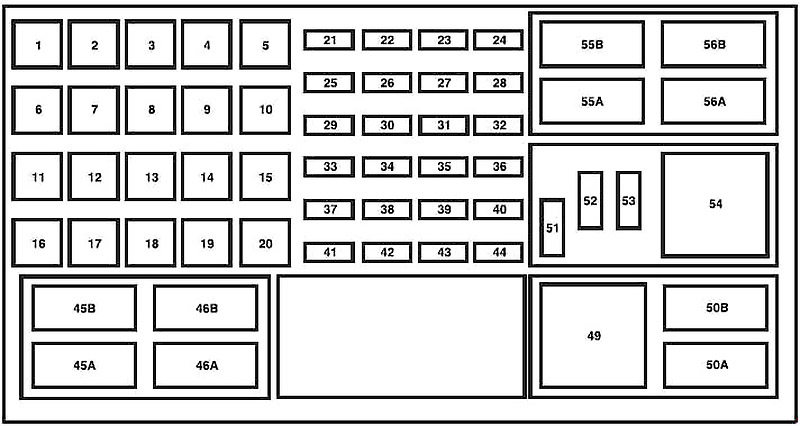

2007-2010
| № | A | Circuitos Protegidos |
|---|---|---|
| 1 | 50 | Alimentación batería 2 (panel de fusibles del habitáculo) |
| 2 | 50 | Alimentación batería 3 (panel de fusibles del habitáculo) |
| 3 | 50 | Alimentación de batería 1 (panel de fusibles del habitáculo) |
| 4 | 30 | Bombas de combustible, inyectores |
| 5 | 30 | Asiento de la tercera fila (izquierda) |
| 6 | 40 | 2007-2010: bomba del sistema de frenos antibloqueo (ABS). |
| 2005-2006: módulo IVD | ||
| 7 | 40 | Módulo de control del tren motriz (PCM) |
| 8 | – | No utilizado |
| 9 | – | No utilizado |
| 10 | 30 | Asiento eléctrico (derecho) |
| 11 | 30 | Lanzacohetes |
| 12 | 30 | Asiento de la tercera fila (derecha) |
| 13 | 30 | Cargador de batería para remolque |
| 14 | 30 | Asientos con memoria |
| 40 | Asientos sin memoria | |
| 15 | 40 | Desempañador trasero, espejos con calefacción |
| dieciséis | 40 | motor soplador delantero |
| 17 | 30 | Frenos de remolque electrónicos |
| 18 | 30 | Motor de soplador auxiliar |
| 19 | 30 | 2007-2010: Programas actuales |
| 20 | 30 | 2008-2010: motor de limpiaparabrisas delantero |
| 21 | 20 | Toma de corriente en la parte trasera |
| 22 | 20 | altavoz de subgraves |
| 23 | 20 | 4×4 |
| 24 | 10 | PCM: mantener viva la energía, ventilación del recipiente |
| 25 | 20 | Toma de corriente frontal / encendedor de cigarros |
| 26 | 20 | Módulo 4×4 (solo motor 4.6L) |
| 27 | 20 | Módulo de transmisión 6R (solo motor 4.6L) |
| 28 | 20 | Asientos con calefacción |
| 29 | 15 | 2007-2010: faro (derecho) |
| 20 | 2005-2006: faro (derecho) | |
| 30 | 25 | Limpiaparabrisas trasero |
| 31 | 15 | Faros antiniebla |
| 32 | 5 | 2007-2010: espejos eléctricos |
| 33 | 30 | 2007-2010: válvula ABS |
| 2005-2006: módulo IVD | ||
| 34 | 15 | Faro (izquierda) |
| 35 | 10 | Embrague A / C |
| 36 | 20 | Toma de corriente de la caja de arena |
| 37 | 30 | 2008-2010: motor de la ventanilla del conductor |
| 2005-2007: limpiaparabrisas delantero | ||
| 38 | 15 | Transmisión 5R (solo motor 4.0L) |
| 39 | 15 | Potencia PCM |
| 40 | 15 | Ventilador de embrague, válvula de ventilación de escape positiva (PCV), relé de embrague de A/C |
| 41 | 15 | Módulo de radio satelital, DVD, SYNC® |
| 42 | 15 | Interruptor de freno excesivo, válvula electrónica de control de vapor, sensor de masa de aire, sensor de oxígeno de gases de escape calentado (HEGO), EVR, amplificador de leva variable (VCT) 1 (solo motor de 4,6 L), VCT2 (solo motor de 4,6 L), CMCV (4,6 L). motor L solamente), sensor de monitoreo catalítico |
| 43 | 15 | Bobina en bujía (solo motor de 4,6 L), torre de bobina (solo motor de 4,0 L) |
| 44 | 15 | inyectores |
| 45A | No utilizado | |
| 45B | 2005-2007: relé de ventilador de la EPA | |
| 46A | No utilizado | |
| 46B | No utilizado | |
| 47 | 2005-2006: relé de limpiaparabrisas delantero | |
| 48 | 2005-2006: relé PCM | |
| 49 | Relé de la bomba de combustible | |
| 50A | Faros antiniebla de relé | |
| 50B | Relé del embrague del aire acondicionado | |
| 54 | Remolque de relé cargador de batería | |
| 55 | reiniciar arranque | |
| 55A | relé PCM | |
| 55B | Relé de limpiaparabrisas delantero | |
| 56 | relé del ventilador | |
| 56A | relé del ventilador | |
| 56B | reiniciar arranque | |
| 51 | No utilizado | |
| 52 | 2005-2007: Embrague A/C (diodo) | |
| 53 | 2008-2010: Arranque integrado de un solo toque (OTIS) (diodo) | |
