Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford F650, F750 (2000, 2001, 2002, 2003).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las piezas eléctricas de su vehículo no funcionan, es posible que el sistema se sobrecargue y se queme un fusible o se dispare un disyuntor. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, busque la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave de contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace un fusible con el amperaje especificado. Si se usa un fusible con un amperaje más alto, puede causar daños severos al cable y puede provocar un incendio.
- No reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre un fusible seguro del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

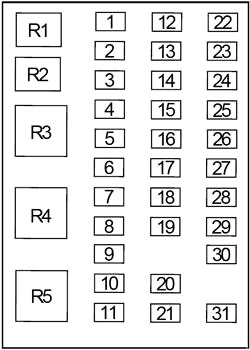

Diagrama de la caja de fusibles del habitáculo
El panel de fusibles está ubicado debajo ya la izquierda del volante en el pedal del freno. Retire la cubierta del panel para acceder a los fusibles.
| № | A | Componentes de protección |
|---|---|---|
| 1 | 20 | bocina |
| 2 | 15 | Luces de giro/peligro |
| 3 | 20 | Encendedor |
| 4 | 10 | Conectores de diagnóstico |
| 5 | 15 | Lámparas de retroiluminación, lámparas de día actuales empotradas (DRL), módulo de asiento con calefacción del accionador de puerta combinado (solo SuperCrewzer), embrague de ventilador de salida/salida (solo SuperCrewzer), módulo de advertencia inteligente (SuperCrewzer y ambulancia) |
| 6 | – | No utilizado |
| 7 | – | No utilizado |
| 8 | 5 | Radio, Gema |
| 9 | 5 | Interruptor de iluminación (faro, ventanas eléctricas, seguros eléctricos de las puertas), relés de las ventanas eléctricas, luces de conexión del remolque (solo SuperCrewzer) |
| 10 | – | No utilizado |
| 11 | 30 | Motor de limpiaparabrisas, relés de bomba de lavado |
| 12 | 10 | Freno hidráulico: interruptor de luz de freno |
| 13 | 20 | Radio, panel de instrumentos, módulo de control del tren motriz (PCM (7.3L Stroke Power)), Keep Memory Alive |
| 14 | 10 | Lámparas interiores, lámparas del programa actual (solo SuperCrewzer) |
| 15 | 10 | GEM, relé de lámpara interna, GEM, luces de mapa, luces de guantera (solo SuperCrewzer), espejos eléctricos (solo SuperCrewzer), módulo de advertencia inteligente (solo SuperCrewzer) |
| dieciséis | 15 | Luces altas |
| 17 | – | No utilizado |
| 18 | 5 | Interruptor de faros, GEM |
| 19 | 15 | Motor, grupo, módulo de control del tren motriz (PCM), alternativa (solo ambulancia) |
| 20 | 15 | Relé inicial, GEM |
| 21 | 10 | Luces de circulación diurna (DRL) |
| 22 | 15 | Super CrewZer: freno de escape, espejos térmicos, suspensión neumática trasera |
| 23 | 10 | Intermitente electrónico |
| 24 | 15 | Bomba de vacío, secador de aire, ABS, relé del calentador de combustible |
| 25 | 10 | Relé del motor del ventilador |
| 26 | 10 | Faro de luz baja derecha |
| 27 | – | No utilizado |
| 28 | 10 | Faro de luz de cruce izquierdo |
| 29 | 10 | Panel de instrumentos, GEM, módulo de control del tren motriz (entrada del interruptor del embrague (solo carrera de potencia de 7,3 L)), APCM (solo carrera de potencia de 7,3 L), consola en el techo (solo SuperCrewzer), módulo de entrada sin llave (solo SuperCrewzer), módulo Traxx (combustible) ( SuperCrewzer solamente) |
| 30 | 30 | Carrera de potencia de 7,3 l: diodo del módulo de control del tren motriz (PCM), calentador de combustible |
| 31 | 15 | Transmisión Allison MD, relé inicial neutral y PCM (solo carrera de potencia de 7.3 L) |
| R1 | Lámparas interiores | |
| R2 | No utilizado | |
| R3 | bocina | |
| R4 | Un toque abajo | |
| R5 | No utilizado | |

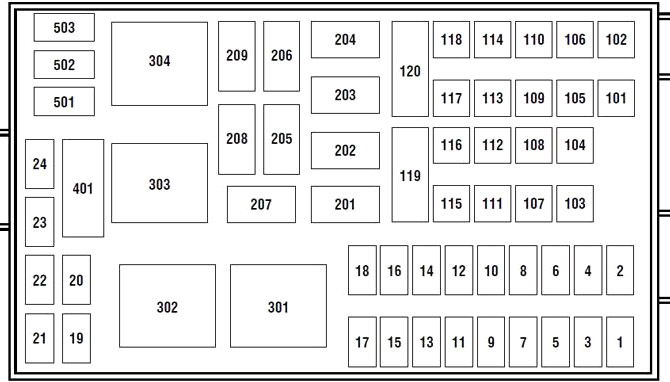

Diagrama de la caja de fusibles de los componentes del motor
La caja de distribución de energía está ubicada en el compartimiento del motor. La caja de distribución de energía contiene fusibles de alta corriente que protegen la red eléctrica de su vehículo de sobrecargas.
| № | A | Componentes de protección |
|---|---|---|
| 1 | 15 | Lámparas de parque, lámparas de techo |
| 2 | 25 | Cummins: módulo de control del tren motriz (PCM) |
| 15 | Super CrewZer: faros antiniebla | |
| 3 | 10 | Generador |
| 4 | 15 | bomba de lavado |
| 5 | 15 | Caterpillar: relé del calentador de admisión de aire |
| Cummins: módulo de control del tren motriz (PCM) | ||
| 6 | 20 | Módulo de control del tren motriz (PCM) |
| 7 | 15 | Luces de freno |
| 8 | 25 | Caterpillar: calentador de combustible |
| 9 | 30 | Super CrewZer: Lámparas de enganche de remolque |
| 10 | 15 | Allison AT: Moderadora de turno |
| 11 | 20 | Transmisión Allison MD, Transmisión Allison 2000/2400 |
| 12 | 10 | Super CrewZer: módulo de entrada sin llave |
| 13 | 10 | Super CrewZer: módulo de ajuste de frenos de campo |
| 14 | – | No utilizado |
| 15 | 7.5 | Frenos hidráulicos: Preparación para carroceros |
| dieciséis | 10 | 2001-2003: Transmisión Allison 2000/2400 |
| 17 | 5 | Super CrewZer: Radio |
| 18 | – | No utilizado |
| 19 | – | No utilizado |
| 20 | – | No utilizado |
| 21 | 10 | Frenos Hidráulicos: GEM |
| 22 | – | No utilizado |
| 23 | – | No utilizado |
| 24 | – | No utilizado |
| 101 | 40 | Freno de aire: Sistema de frenos antibloqueo (ABS) |
| 102 | 20 | Alimentación de preparación para el carrocero |
| 103 | 50 | Interruptor de encendido (fusibles JB 8, 9, 11, 19, 20, 22, 23, 24, 25, 29, 30, 31) |
| 104 | 20 | PowerPoint |
| 105 | 20 | Cerraduras eléctricas para puertas |
| 106 | 30 | Lámpara de cabeza |
| 107 | 50 | Alimentación de la batería de la caja de conexiones (fusibles 1, 2, 3, 4, 12, 13, 14, 15) |
| 108 | 40 | Calentador de combustible Cummins |
| 109 | 40 | Poder de Windows |
| 110 | 30 | Super CrewZer: asientos eléctricos |
| 111 | 30 | Preparación para el culturista |
| 112 | 40 | motor del ventilador |
| 113 | 30 | Super CrewZer: Asientos con calefacción |
| 114 | 30 | Super CrewZer: freno informático |
| 115 | 40 | Interruptor de encendido (fusibles JB 5, 8, 9, 11, 21) |
| 116 | 30 | Preparación para el culturista |
| 117 | 20 | Carrera de potencia de 7.3L: módulo de control del tren motriz (PCM) |
| 118 | 30 | Carrera de potencia de 7,3 l: IDM |
| 119 | 60 | Bloque de fusibles de tracción de remolque de freno de aire hidráulico ABS (2001-2003) |
| 120 | 60 | Motor Hydromax, bloque de fusibles de tracción de remolque con freno de aire (2001-2003) |
| 201 | Bomba de lavado de relé | |
| 202 | Relé de velocidad del limpiaparabrisas | |
| 203 | Limpiaparabrisas / Parque de relevos | |
| 204 | Cummins (2000): Relé Cummins VP44 | |
| Carrera de potencia de 7,3 l: relé inicial neutral | ||
| Caterpillar (2001-2003) / Cummins (2001-2003): relé de luz de freno | ||
| 205 | Relé de parada/giro derecho | |
| 206 | Parada a la izquierda / Giro de relé | |
| 207 | Caterpillar / Power Stroke: relé modulador de cambio | |
| Cummins (2001-2003): Relé Cummins VP44 | ||
| Super CrewZer: relé de alta presión del aire acondicionado | ||
| 208 | Lámparas de respaldo de relé | |
| 209 | Luces de parada de relé | |
| Super CrewZer: relé de faros antiniebla | ||
| 301 | Caterpillar/Cummins: relé del calentador de combustible | |
| Carrera de potencia de 7.3 L: módulo de control de relé del tren motriz (PCM) | ||
| 302 | Luces de estacionamiento de relevo | |
| 303 | Relé del motor del ventilador | |
| 304 | Relé de aire ABS | |
| 401 | No utilizado | |
| 501 | No utilizado | |
| 502 | No utilizado | |
| 503 | Carrera de potencia de 7.3 L: Módulo de control del tren motriz de diodo (PCM) | |

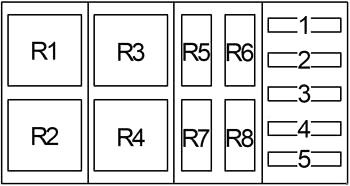

Caja de relé adicional
| № | A | Componentes de protección |
|---|---|---|
| 1 | 30 | Remolque Ejecutar Remolque de alimentación |
| 2 | 30 | Estacionamiento de caravanas/lámparas marcadoras |
| 3 | 30 | Luces de freno de remolque de remolque |
| 4 | 30 | Luces de freno/giro de remolque |
| 5 | – | No utilizado |
| R1 | Remolque de remolque | |
| Super CrewZer: Tráiler de relé de lámpara de conexión | ||
| R2 | Remolque de remolque de relé de lámpara | |
| Super CrewZer: relés de freno de escape | ||
| R3 | Remolque de luces marcadoras / Parque de remolque de relés | |
| Super CrewZer: relés de freno de escape | ||
| R4 | Remolque de luces marcadoras / Parque de remolque de relés | |
| R5 | No utilizado | |
| R6 | No utilizado | |
| R7 | Remolque de remolque Girar a la izquierda/Relés de luz de freno | |
| R8 | Relés de luz de freno/giro a la derecha del remolque de encendido | |
