Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Fiesta Mk3 (1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, mire la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave del contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Siempre reemplace un fusible con uno que tenga el amperaje especificado. El uso de un fusible con un amperaje más alto puede causar daños graves en los cables y podría provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

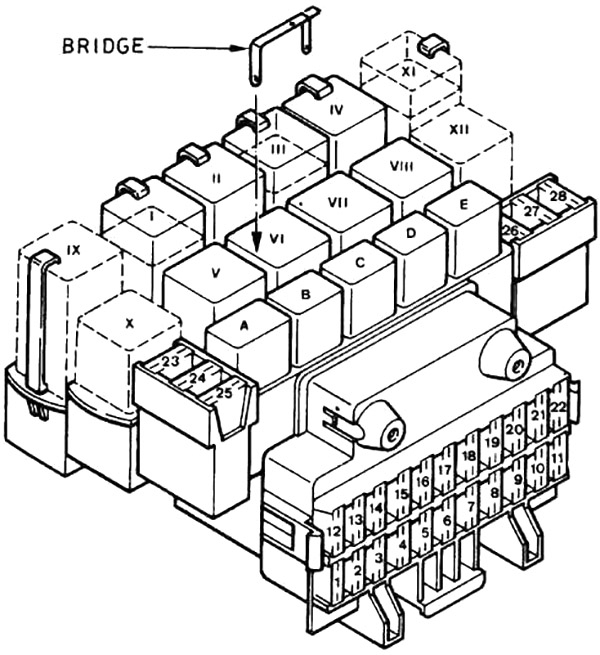

Diagrama de la caja de fusibles del compartimiento de pasajeros

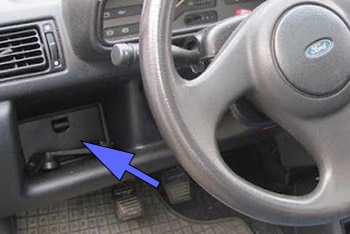

Los fusibles y relés se encuentran en el tablero de instrumentos.
| № | A | Componente protegido |
|---|---|---|
| 1 | 3 | Sistema de control de motor eléctrico |
| 2 | 15 | Lámpara interior, encendedor, reloj, memoria de radio |
| 3 | 20 | Cierre centralizado |
| 4 | 30 | Luneta trasera térmica |
| 5 | 10 | Iluminación de inmersión tenue |
| 6 | 10 | Luz lateral izquierda, luz antiniebla trasera |
| 7 | 10 | Luz lateral derecha |
| 8 | 10 | Luz de cruce izquierda |
| 9 | 10 | Luz de cruce derecha |
| 10 | 15 | Luz principal izquierda, luz puntual derecha |
| 11 | 15 | Luz principal derecha, lámpara puntual izquierda |
| 12 | 20 | Ventilador de calefacción, luz de marcha atrás |
| 13 | 30 | Ventilador de refrigeración del radiador |
| 14 | 15 | XR2i, RS Turbo, RS 1800: faros antiniebla delanteros |
| 15 | 15 | bocina |
| dieciséis | 20 | Lavado / limpiaparabrisas |
| 17 | 10 | Luces de Freno, Instrumentos |
| 18 | 30 | Ventanas eléctricas |
| 19 | 20 | Bomba de combustible eléctrica |
| 20 | 10 | Sensor HEGO |
| 21 | 10 | Indicadores de dirección izquierdos |
| 22 | 10 | Indicadores de dirección derecho |
| 23 | – | Gratis |
| 24 | – | Gratis |
| 25 | 15 | a partir de 1992: Liberación del portón trasero |
| 26 | 15 | Liberación del portón trasero |
| 30 | a partir de 1992: parabrisas térmico | |
| 27 | 30 | Parabrisas térmico |
| 28 | 30 | Parabrisas térmico |
| 20 | Techo solar eléctrico | |
| A | Velocidad de ralentí de la transmisión automática | |
| XR2i: Cuerno | ||
| B | 1.6 EFi y DOHC de 16 válvulas; a partir de 1992: bomba de combustible | |
| C | XR2i, RS Turbo, RS 1800: faros antiniebla delanteros | |
| D | Luz de cruce del faro | |
| mi | Oscuridad / Inmersión | |
| I | Luneta trasera térmica | |
| Yo | Limpiaparabrisas delantero | |
| tercero | 1.1 / 1.3 / 1.4 CFi; hasta 1990: inyección de combustible | |
| 1.1 / 1.3 / 1.4 CFi; a partir de 1990: Retraso | ||
| DOHC 16 válvulas: Inyección de combustible | ||
| IV | Módulo CEE | |
| V | Encendido | |
| VI | Transmisión automática | |
| Bomba de combustible | ||
| VII | Luz alta | |
| viii | Oscuridad / Inmersión | |
| IX | No utilizado | |
| X | No utilizado | |
| XI | Parabrisas térmico | |
| XII | abdominales | |
