Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Galaxy y S-Max (2015, 2016, 2017, 2018).

Ford Galaxy y S-Max (2015-2018)

Comprobación y sustitución de fusibles

Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.

Para revisar un fusible, mire la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.

Aviso

  • Antes de reemplazar los fusibles, verifique que se haya quitado la llave del contacto y que todos los servicios estén apagados y/o desconectados.
  • Siempre desconecte la batería antes de reparar fusibles de alta corriente.
  • Siempre reemplace un fusible con uno que tenga el amperaje especificado. El uso de un fusible con un amperaje más alto puede causar daños graves en los cables y podría provocar un incendio.
  • Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
  • Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

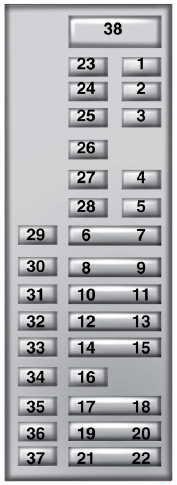

Diagrama de la caja de fusibles del panel de instrumentos

El panel de fusibles está ubicado debajo del panel de instrumentos a la izquierda de la columna de dirección.

Diagrama de la caja de fusibles del panel de instrumentos

№ A Componentes protegidos
1 10 Iluminación (ambiental, guantera, tocador, domo, puerta levadiza)
2 7.5 Asientos con memoria, lumbares, espejo eléctrico
3 20 Desbloqueo de la puerta del conductor
4 5 Interruptor de encendido/apagado del freno de remolque electrónico del mercado de accesorios
5 20 Switch de ignición
Interruptor de encendido con botón pulsador
6 10 Bobina de relé de asiento calefactable
7 10 No usado (repuesto)
8 10 No usado (repuesto)
9 10 No usado (repuesto)
10 5 teclado
Módulo de puerta trasera eléctrica
11 5 No utilizado
12 7.5 Control climatico
13 7.5 Bloqueo de la columna del volante
Grupo
Lógica de enlace de datos
14 10 No utilizado
15 10 Módulo de puerta de enlace de enlace de datos
dieciséis 15 Bloqueo para niños
Liberación de la compuerta levadiza
17 5 No usado (repuesto)
18 5 Encendido
Interruptor de parada de botón pulsador
19 7.5 Indicador de bolsa de aire del pasajero desactivada
Indicador de rango de transmisión
20 7.5 No usado (repuesto)
21 5 Sensor de humedad y temperatura en el coche
Sistema de información de puntos ciegos
Cámara de vídeo trasera
Control de crucero adaptativo
22 5 Sensor de clasificación de ocupantes
23 10 Accesorio retrasado (lógica de inversor de corriente, lógica de techo corredizo)
24 20 Desbloqueo de cerradura central
25 30 Puerta del conductor (ventana, espejo)
26 30 Puerta del pasajero delantero (ventana, espejo)
27 30 techo corredizo
28 20 Amplificador
29 30 Puerta trasera del lado del conductor (ventana)
30 30 Puerta del lado del pasajero trasero (ventana)
31 15 No usado (repuesto)
32 10 Sistema de Posicionamiento Global
Mostrar
Control de voz
Control de crucero adaptativo
Receptor de radiofrecuencia
33 20 Radio
34 30 Bus de marcha-arranque (fusible 19,20,21,22,35,36, 37, disyuntor)
35 5 Módulo de control de sistemas de sujeción
36 15 Espejo retrovisor con atenuación automática
Asiento con calefacción
Todas las ruedas motrices
37 15 Potencia lógica del módulo de estabilidad de tensión
38 30 No usado (repuesto)

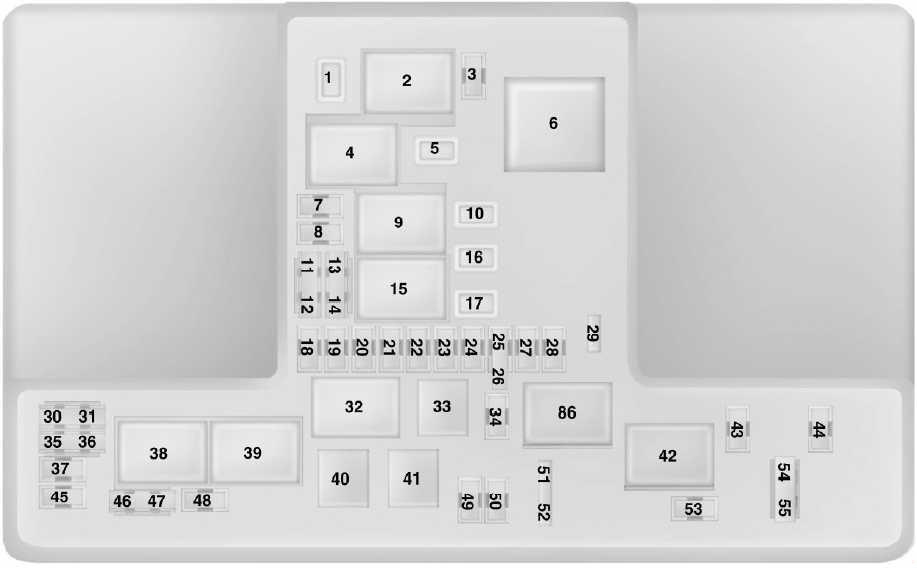

Diagrama de la caja de fusibles del compartimiento del motor

La caja de distribución de energía está ubicada en el compartimiento del motor. Posee fusibles de alta corriente que protegen los principales sistemas eléctricos de tu vehículo de sobrecargas.

№ A Componentes protegidos
1 25 Motor del limpiaparabrisas
3 15 Limpiaparabrisas trasero
Sensor de lluvia
5 20 Power point 3 – Parte trasera de la consola
7 20 Módulo de control del tren motriz – potencia del vehículo 1
8 20 Módulo de control del tren motriz – potencia del vehículo 2
10 20 Toma de corriente 1 – parte delantera del conductor
11 15 Módulo de control del tren motriz – potencia del vehículo 4
12 15 Módulo de control del tren motriz – potencia del vehículo 3
13 10 No usado (repuesto)
14 10 No usado (repuesto)
dieciséis 20 Power point 2 – consola
17 20 Toma de corriente 4 – maletero
18 10 No usado (repuesto)
19 10 Dirección asistida electrónica Run-Start
20 10 Ejecutar / iniciar la iluminación
21 15 Control de transmisión de marcha/arranque
Arranque/parada de la bomba de aceite de la transmisión
22 10 Solenoide del embrague del aire acondicionado
23 15 Ejecutar-iniciar
Sistema de información de puntos ciegos
Cámara trasera
Control de crucero adaptativo
pantalla de visualización frontal
Módulo de estabilidad de voltaje
24 10 Ejecutar-iniciar
25 10 Sistema de frenos antibloqueo Run-Start
26 10 Módulo de control del tren motriz de arranque y marcha
27 – No utilizado
28 10 bomba lavaparabrisas trasero
29 – No utilizado
30 – No utilizado
31 – No utilizado
34 15 Bloqueo eléctrico de la columna de dirección
35 – No utilizado
36 – No utilizado
37 – No utilizado
43 10 No usado (repuesto)
44 5 Boquilla de lavado calentada
45 – No utilizado
46 10 Sensor del alternador
47 10 Interruptor de encendido/apagado del freno
48 20 bocina
49 20 calentador de gasoil
50 10 Ventilador de la unidad de transferencia de energía
51 – No utilizado
52 – No utilizado
53 10 Asientos eléctricos
54 5 Calentador operado por combustible
55 5 Calentador operado por combustible
Relé
2 Relé de arranque
4 Relé del motor del ventilador
6 Relé calentador auxiliar #2
9 Relé del módulo de control del tren motriz
15 Relé de marcha y arranque
32 Ventilador electrónico 1 relé
33 Relé del embrague del aire acondicionado
38 Relé ventilador electrónico 2
39 Ventilador eléctrico 2 y 3 relé
40 Relé lavafaros
41 Relé de bocina
42 Relé de la bomba de combustible
86 No utilizado

Parte inferior de la caja de distribución de energía

Hay fusibles ubicados en la parte inferior de la caja de fusibles.

Para acceder a la parte inferior de la caja de fusibles, haga lo siguiente:

Parte inferior de la ubicación de la caja de distribución de energía
  1. Suelte los dos pestillos, ubicados a ambos lados de la caja de fusibles.
  2. Levante el lado interior de la caja de fusibles de la cuna.
  3. Mueva la caja de fusibles hacia el centro del compartimiento del motor.
  4. Gire el lado exterior de la caja de fusibles para acceder al lado inferior.

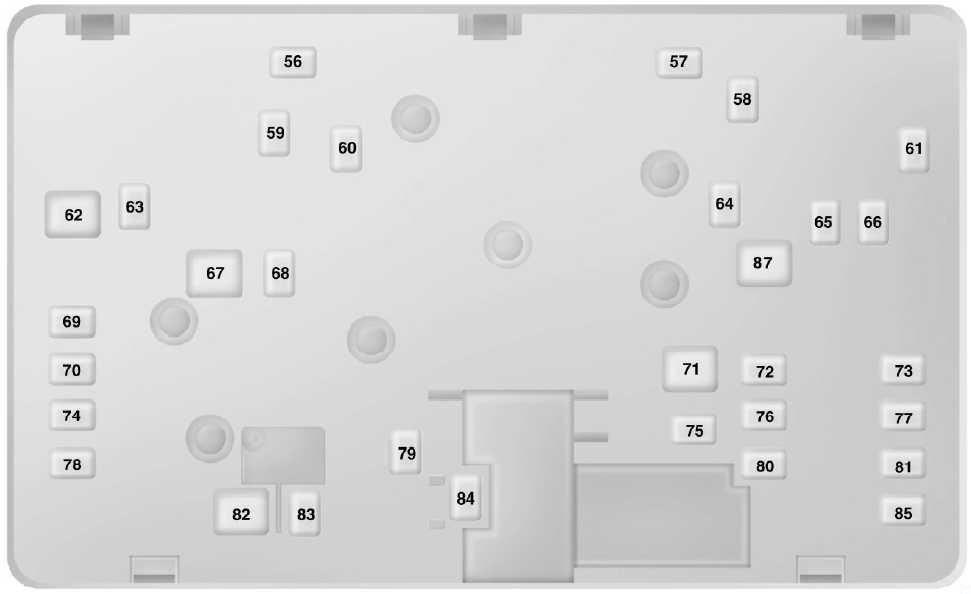

Diagrama de la caja de fusibles del compartimiento del motor (parte inferior)

№ A Componentes protegidos
56 20 Lavafaros
57 20 vaporizador diésel
58 30 Alimentación de la bomba de combustible
59 40 Ventilador electrónico 600W 3
60 40 Ventilador electrónico 600W 1
61 40 Desempañador del parabrisas del lado izquierdo
62 50 Módulo de control del cuerpo 1
64 30 Calentador auxiliar # 3
sesenta y cinco 20 Asiento delantero con calefacción
66 40 Desempañador del parabrisas del lado derecho
67 50 Módulo de control del cuerpo 2
68 40 Luneta trasera térmica
69 30 Válvulas del sistema de frenos antibloqueo
70 30 Asiento del pasajero
71 60 Calentador auxiliar # 2
72 30 Asientos traseros eléctricos
73 20 Asientos traseros con calefacción
74 30 Módulo del asiento del conductor
75 30 Calentador auxiliar # 1
76 20 Bomba de aceite de transmisión
77 30 Módulo de asiento con control de clima
78 40 Módulo de remolque
79 40 motor del ventilador
80 40 Módulo de puerta trasera eléctrica
81 40 inversor de 220 voltios
82 60 Bomba del sistema de frenos antibloqueo
83 25 Motor limpiaparabrisas #1
84 30 Solenoide de arranque
85 20 Calentador de fuego de combustible
87 50 Motor de soplador auxiliar
