Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Mitsubishi Lancer, Mirage & Colt (1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003).
Comprobación y sustitución de fusibles
Para evitar daños al sistema eléctrico por cortocircuito o sobrecarga, cada circuito individual está equipado con un fusible. Los bloques de fusibles están ubicados en el compartimiento de pasajeros y en el compartimiento del motor.
Use los diagramas de ubicación de fusibles y las tablas correspondientes para verificar el fusible relacionado con el problema. Mire a través del lado transparente del fusible para ver si el alambre de metal del interior está separado. Si es así, el fusible está fundido y debe ser reemplazado. Si el fusible no está quemado, algo más debe estar causando el problema. Comuníquese con un distribuidor autorizado de Mitsubishi Motors o con un centro de reparación de su elección para que verifiquen el problema.
Aviso
- Antes de reemplazar un fusible, siempre apague el circuito eléctrico en cuestión y coloque el interruptor de encendido en la posición «LOCK».
- No repare los fusibles y nunca use un fusible con una capacidad superior a la indicada o cualquier sustituto, como alambre, lámina, etc. Esto haría que el cableado del circuito se calentara y podría provocar un incendio.
- Si el fusible de repuesto vuelve a fundirse después de un breve período de tiempo, haga que un distribuidor autorizado de Mitsubishi Motors o un taller de reparación de su elección revisen el sistema eléctrico para encontrar y corregir la causa.

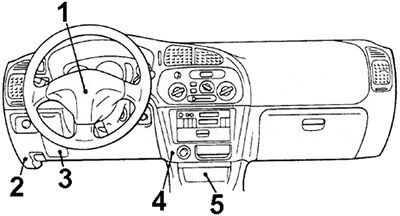

Caja de fusibles del tablero de instrumentos
1) Relé de limpiaparabrisas intermitente (interruptor de columna integrado);
2) Caja de fusibles;

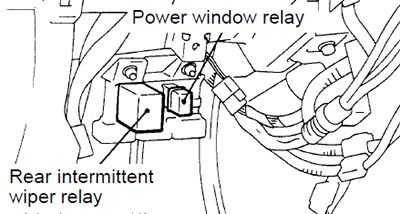

3) Relé del elevalunas eléctrico/Relé del limpiaparabrisas trasero intermitente;

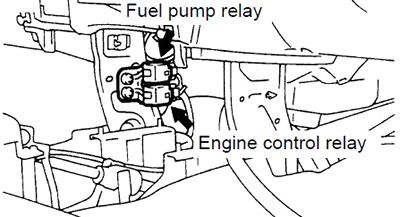

4) Relé de la bomba de combustible/Relé de control del motor;

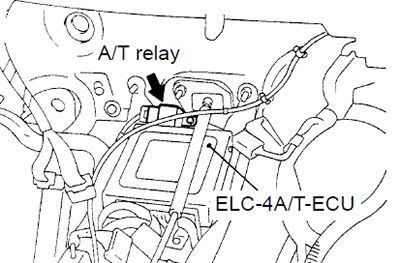

5) Relé de control de transmisión automática.

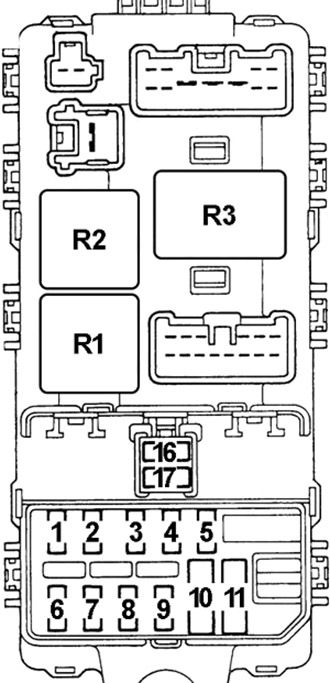

Diagrama de caja de fusibles
| № | EN | Componente protegido |
|---|---|---|
| 1 | 20 | Relé de limpiaparabrisas intermitente, motor de limpiaparabrisas y motor de limpiaparabrisas |
| 2 | 10 | Lámpara indicadora de T/A, lámpara de marcha atrás, ELC-4A/T-ECU, sensor de velocidad del eje de entrada, sensor de velocidad del eje de salida, SRS-ECU, lámpara de parada |
| 3 | 20 | ETACS-ECU (bloqueo eléctrico de puertas) |
| 4 | 10 | Medidor combinado, ETACS-ECU, SRS-ECU, Sunroof-ECU, sensor de velocidad del vehículo |
| 5 | 10 | Sistema de control de guiñada activo, ABS, luz de marcha atrás, seguro eléctrico de puertas, reloj y pantalla múltiple, desempañador y calentador de espejos de puertas, aire acondicionado completamente automático, luz de iluminación del cilindro de la llave de encendido, zumbador de recordatorio de la llave de encendido, medidor e indicador, MPI Sistema, radio, luz de la habitación, luz del compartimiento de equipajes, luz del espacio de carga, sistema de sujeción suplementario, luz trasera, luz de posición, luz de la matrícula y zumbador del monitor de iluminación |
| 6 | 10 | ABS-ECU, relé de válvula ABS, interruptor de A/C, termostato, relé de ventilador, relé de desempañador, relé de ventanilla eléctrica, sistema de control de guiñada activo, cinturón de seguridad con reductor de tensión |
| 7 | 15 | Encendedor de cigarrillos, espejo con control remoto |
| 8 | 10 | Cerradura eléctrica de puertas, reloj, pantalla múltiple, radio |
| 9 | 10 | Unidad intermitente de advertencia de peligro y señal de giro |
| 10 | 25 | Motor del ventilador |
| 11 | 25 | Interruptor de desempañador y desempañador |
| dieciséis | 20 | techo corredizo |
| 17 | – | – |
| R1 | Desempañador | |
| R2 | soplador | |
| R3 | Unidad intermitente de advertencia de peligro y señal de giro | |

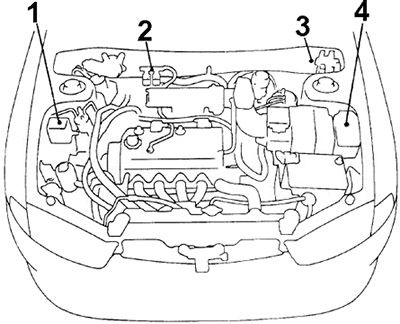

Cajas de fusibles del compartimiento del motor
1) Caja de relés;
2) Relé de válvula ABS / Relé de motor ABS;
3) Relé de válvula ABS / Relé de motor ABS;
4) Caja de fusibles.

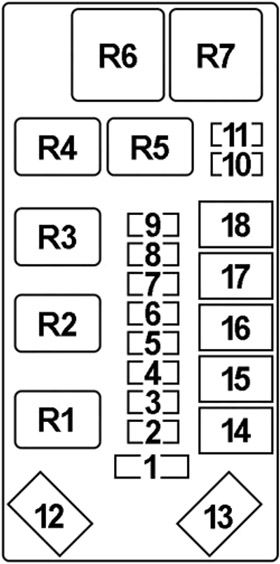

Diagrama de caja de fusibles
| № | EN | Componente protegido |
|---|---|---|
| 1 | 25 | Compresor de aire acondicionado, motor del ventilador del condensador |
| 2 | 10 | Fuente de alimentación de la ECU, lámpara del maletero, radio, lámpara de la habitación, medidor e indicador, fuente de alimentación del MUT-II |
| 3 | 10 | Radio despertador |
| 4 | 10 | bocina |
| 5 | 10 | Indicador de luz alta |
| 6 | 10 | EVO: aire acondicionado completamente automático, calefactor y aire acondicionado manual |
| 7 | 10 | Lámpara trasera, Lámpara de iluminación |
| 8 | 10 | Luz de posición y luz trasera |
| 9 | 15 | Lampara de niebla |
| 10 | 10 | Lámpara de advertencia de peligro |
| 11 | 15 | Luz de freno, ABS, sistema de control de derrape activo |
| 12 | 60 | Fusible (compartimento de pasajeros): «3», «5», «10», «11», «16» |
| 13 | 100 | Alternador, Fusible (Compartimiento del motor): № «1», «2», «6», «12» |
| 14 | 30 | Switch de ignición |
| 15 | 40 | Alternador, faro antiniebla, faro delantero, faro trasero, fusible (compartimiento del motor): № «7», «8», «9» |
| dieciséis | 30 | Motor del ventilador del radiador |
| 17 | 30 | Ventanas eléctricas, asiento eléctrico |
| 18 | 20 | Sistema MPI, transmisión automática ELC de 4 velocidades |
| R1 | – | |
| R2 | bocina | |
| R3 | – | |
| R4 | Motor del ventilador del radiador | |
| EVO: Motor del ventilador del radiador (bajo) | ||
| R5 | lámpara de cabeza | |
| R6 | – | |
| R7 | Alternador | |

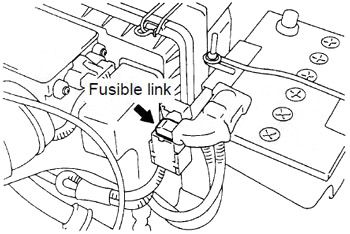

Fusible
Situado en el terminal positivo de la batería.
| № | EN | Componente protegido |
|---|---|---|
| 1 | 60 | Sistema de frenos antideslizante (ABS) |
| 2 | 60 | Sistema de control de guiñada activo |
Caja de relés
| № | EN | Componente protegido |
|---|---|---|
| 12 | 10 | compresor de aire acondicionado |
| 13 | – | – |
| 14 | 20 | EVO: Motor del ventilador del radiador |
| 15 | – | – |
| R1 | EVO: Motor del ventilador del radiador (alto) | |
| R2 | – | |
| R3 | Ventilador de condensación | |
| R4 | Carburador: Control del ventilador del condensador | |
| R5 | compresor de aire acondicionado | |
