Diagrama de fusibles de Opel / Vauxhall Frontera B (1998-2004)
Tabla de contenidos
Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Opel Frontera, Vauxhall Frontera, Chevrolet Frontera, Isuzu Amigo, Isuzu Rodeo, Isuzu Rodeo Sport, Isuzu Wizard, Holden Frontera, Holden Frontera Sport, Honda Passport, Opel Frontera Sport , Opel Frontera Sport (1998, 1999, 2000, 2001, 2002, 2003, 2004).
Comprobación y sustitución de fusibles.
Un fusible es un elemento de protección del sistema eléctrico. Un fusible salta (es decir, se funde) en caso de avería o intervenciones incorrectas en el sistema eléctrico.
Si un dispositivo eléctrico no funciona, verifique si el fusible respectivo está quemado. Mira la banda plateada dentro del fusible. Si la tira está rota o derretida, reemplace el fusible. Verifique primero los fusibles que protegen el componente defectuoso, pero verifique todos los fusibles antes de decidir que la causa no es un fusible quemado. Reemplace cualquier fusible quemado con uno del mismo amperaje (mismo color) y verifique el funcionamiento de los componentes.
Observar
- Antes de reemplazar un fusible, apague el interruptor respectivo y el encendido.
- Nunca utilice un fusible con un amperaje superior o inferior al especificado. Esto podría dañar el sistema eléctrico o provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo (como alambre, lámina, etc.). Utilice siempre un fusible intacto del mismo color.

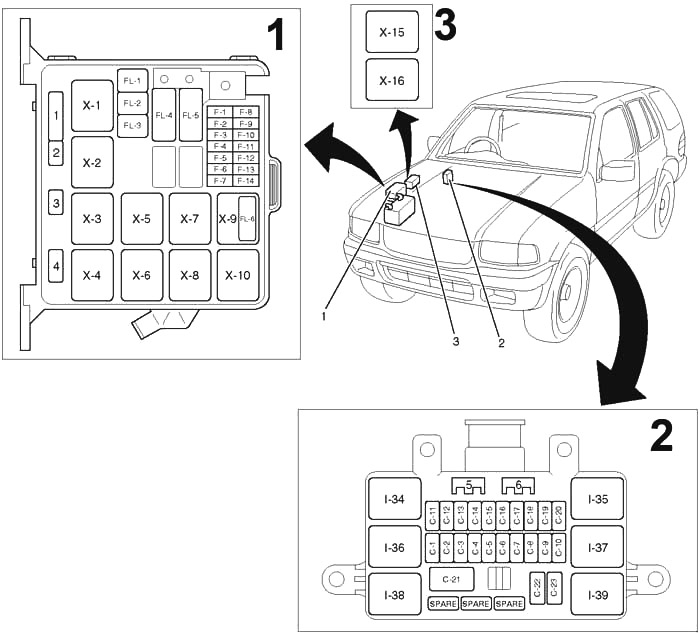

Sitio
- Caja de fusibles y relés (sala de máquinas)
- Caja de fusibles y relés (salpicadero)
- Caja de relés (sala de máquinas)

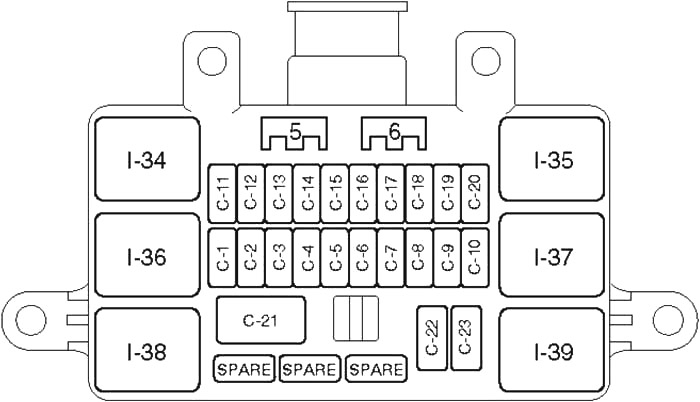

Diagrama de la caja de fusibles del tablero

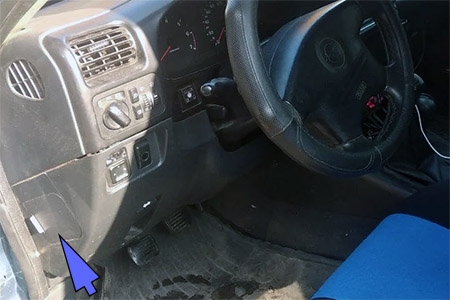

La caja de fusibles está ubicada detrás de una tapa en el tablero del lado del conductor.
| № | A | Fusible | Circuitos protegidos |
|---|---|---|---|
| C1 | 20 | ACC. ENCHUFE | Relé de toma de corriente, toma de corriente |
| C2 | diez | SONAR | audio |
| C3 | 15 | ENCENDEDOR | Encendedor |
| C4 | 15 | COLA/ILUMIN. LIGERO | Relé trasero, luz de estacionamiento y luz de posición lateral, luz trasera, luz de matrícula, controlador de luces, luz, unidad de control de indicador de cambio de marcha |
| C5 | diez | LÁMPARA DE TECHO | Luz de freno, Luz interior, Luz de cortesía – G, Luz de cortesía – DERECHA, Luz de cortesía TRASERA – IZQUIERDA, Luz de cortesía TRASERA – DERECHA, Luz del maletero, Centralita de alarma y relé, Reloj digital, Audio |
| C6 | 15 | LUZ DE FRENO | Interruptor de luz de freno, luz de combinación trasera: izquierda, luz de combinación trasera: derecha, luz de freno montada en alto |
| C7 | 20 | CERRADURAS ELÉCTRICAS DE PUERTAS | Cerradura de puerta FRT y interruptor de ventana eléctrica, actuador de cerradura de puerta, luz de advertencia antirrobo |
| C8 | diez | ESPEJO DEPURADO | Espejo desempañador |
| C9 | 15 | DESCONGELACIÓN TRASERA | Desempañador trasero |
| C10 | 15 | DESCONGELACIÓN TRASERA | Desempañador trasero |
| C11 | 15 | METRO | Luces y luces de advertencia (velocímetro), indicador de velocímetro, sensor de velocidad del vehículo |
| C12 | 15 | MOTOR IG. | Generador, relé principal de ECM, válvula de conmutación de vacío (VSV); solenoide de purga, transmisión de bobina, módulo de tren motriz (PCM), válvula EGR |
| C13 | 15 | YO G. CARRETE | Bobina de encendido |
| C14 | 15 | LUZ INDICADORA/RETROCESO | Modo SW, PCM, señal de giro, luz de marcha atrás, control de crucero, unidad de control del indicador de cambio de A/T |
| C15 | 15 | ELEC. YO G. | unidad de control de alarma y relé, relé de desempañador trasero, desempañador de espejos – LH, desempañador de espejos – RH, interruptor de desempañador trasero, relé de ventana eléctrica, unidad de control de crucero, velocidad de relé de bloqueo de cambios, unidad de control 4WD, válvula de conmutación de vacío (VSV); eje FRT (c), válvula de conmutación de vacío (VSV); Eje delantero (d) |
| C16 | 20 | LIMPIAPARABRISAS Y LAVAPARABRISAS DELANTERO | Motor de limpiaparabrisas, motor de lavado, unidad de control de alarma y relé |
| C17 | diez | LIMPIAPARABRISAS Y LAVAPARABRISAS TRASERO | Motor del limpiaparabrisas trasero, motor del lavaparabrisas trasero, alarma y relé y unidad de control |
| C19 | 15 | SONAR | audio |
| C20 | diez | ENTRADA | Motor de arranque, relé de arranque, controlador antirrobo |
| C21 | 30 | ELEVALUNAS ELECTRICO | Relé del elevalunas eléctrico, SW del elevalunas eléctrico, motor del elevalunas eléctrico, motor del techo solar, unidad de control del techo solar, SW del techo solar, SW de parada de seguridad, SW de límite, interruptor del asiento eléctrico, inclinación del motor hacia adelante y SW, motor de inclinación hacia atrás y SW, motor deslizante, Tilt moror & SUDOESTE |
| C22 | diez | SRS | Luz de advertencia SRS, SDM |
| I34 | Luz de la cola | ||
| I35 | elevalunas electrico | ||
| I36 | – | ||
| I37 | – | ||
| I38 | enchufe ACC | ||
| I39 | Desempañador trasero | ||
| 5 | Portón trasero SW, puerta SW. Luz de la perdición | ||
| 6 | Unidad de control de alarma y relé | ||

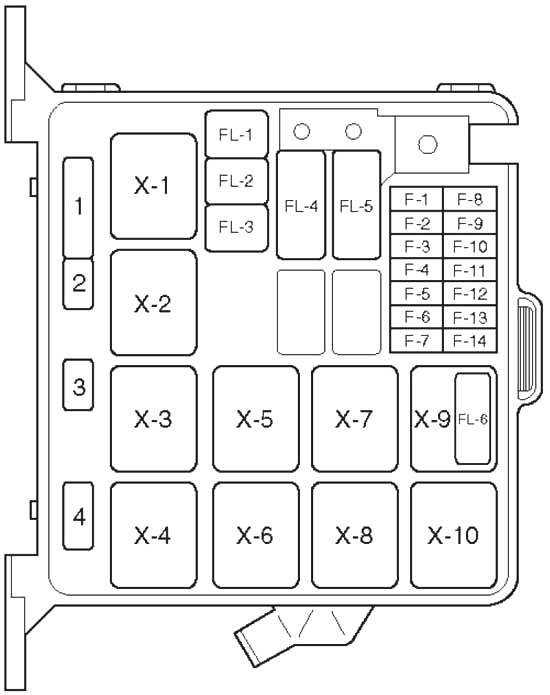

Diagrama de la caja de fusibles del compartimiento del motor
| № | A | Fusible | Circuitos protegidos |
|---|---|---|---|
| F1 | 15 | RIESGO | Intermitente |
| F2 | diez | BOCINA | Centralita alarma y relé, Bocina, Bocina antirrobo |
| F4 | 20 | VENTILADOR | Motor del ventilador, resistencia del ventilador |
| F5 | diez | C.A | Relé del termostato del aire acondicionado, termostato electrónico, relé del compresor del aire acondicionado, embrague magnético |
| F8 | diez | H/L LUZ IZQ | Faro: izquierdo, indicador de luz alta, relé de luz antiniebla |
| F9 | diez | LUZ DERECHA H/L | Faro – derecho |
| F10 | 15 | LUZ DE NIEBLA | luz de niebla |
| F11 | 20 | SENSOR DE O2 | Sensor de oxigeno |
| F12 | 20 | BOMBA DE COMBUSTIBLE | Bomba de combustible |
| F13 | 15 | ECM | Módulo de control del motor |
| F14 | – | – | – |
| FL1 | 60 | abdominales | EHCU |
| FL2 | 30 | VIENTO. COND. | 6VD1: Conjunto de ventilador del condensador |
| FL4 | 100 | PRINCIPAL | Interruptor de encendido, relé de arranque, aire acondicionado, generador, relé de calefacción, fusible: F10, FL1, FL2, FL5, FL6 |
| FL5 | 60 | IGN. | Interruptor de encendido, relé de la bomba de combustible, relé del módulo de control del motor, módulo del tren motriz |
| FL6 | 30 | ELEC. VENTILADOR | X22SE: relé de ventilador eléctrico, ventilador eléctrico |
| X1 | Faro | ||
| X2 | luz de niebla | ||
| X3 | Entrada | ||
| X4 | compresor de aire acondicionado | ||
| X5 | termo | ||
| X6 | Calentador | ||
| X7 | Bomba de combustible | ||
| X8 | Módulo de control del motor | ||
| X9 | 6VD1: ventilador del condensador | ||
| X10 | – | ||
| 1 | Freno | ||
| 2 | – | ||
| 3 | – | ||
| 4 | – | ||
| X15 | X22SE: ventilador de refrigeración (alta velocidad) | ||
| X16 | X22SE: ventilador de refrigeración (baja velocidad) | ||
