Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Expedition (2009, 2010, 2011, 2012, 2013, 2014).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las piezas eléctricas de su vehículo no funcionan, es posible que el sistema se sobrecargue y se queme un fusible o se dispare un disyuntor. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, busque la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave de contacto y que todos los servicios estén apagados y/o no tengan conexión.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace un fusible con el amperaje especificado. Si se usa un fusible con un amperaje más alto, puede causar daños severos al cable y puede provocar un incendio.
- No reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre un fusible seguro del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del habitáculo

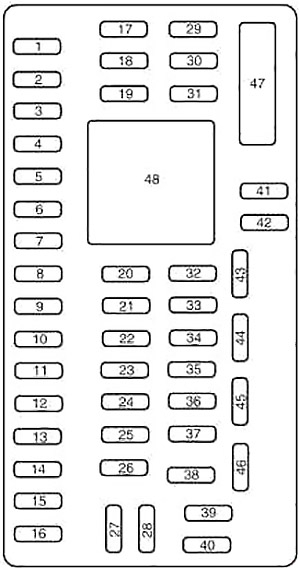

El panel de fusibles está ubicado debajo del lado derecho del panel de instrumentos. Tire del panel hacia usted y gírelo hacia afuera desde un lado y retire el panel de moldura para acceder a la caja de fusibles. Para volver a instalarlo, alinee las pestañas con las ranuras del panel y luego presione para cerrarlo.
Para quitar la tapa de la caja de fusibles, presione las lengüetas a cada lado de la tapa y luego tire de la tapa. Para volver a instalarlo, coloque la parte superior de la cubierta en el panel de fusibles, luego presione la parte inferior de la cubierta hasta que escuche un clic de parada. Tire suavemente de la cubierta para asegurarse de que esté colocada correctamente.
| № | A | Suelte |
|---|---|---|
| 1 | 30 | ventana del conductor |
| 2 | 15 | Módulo de memoria del lado del conductor |
| 3 | 15 | Controles acústicos del asiento trasero, |
| Radio por satelite, | ||
| SINC | ||
| 4 | 30 | sin usar (repuesto) |
| 5 | 10 | iluminación del teclado, |
| Habilitación asiento 3ª fila, | ||
| enclavamiento de transferencia de freno (BSI), | ||
| Panel de fusibles inteligente Power Logic | ||
| 6 | 20 | Señales de giro |
| 7 | 10 | Faro de luz baja (izquierda) |
| 8 | 10 | Faro de luz de cruce (derecha) |
| 9 | 15 | Luces interiores |
| 10 | 15 | Cambiar la retroiluminación, |
| Lámparas de estanque | ||
| 11 | 10 | sin usar (repuesto) |
| 12 | 7.5 | Encendido del interruptor del espejo, |
| Interruptor de memoria del asiento del conductor | ||
| 13 | 5 | sin usar (repuesto) |
| 14 | 10 | Módulo de elevación de potencia – power-keep-alive |
| 15 | 10 | Control climatico, |
| Módulo satelital de posicionamiento global | ||
| dieciséis | 15 | sin usar (repuesto) |
| 17 | 20 | Cerraduras de las puertas, |
| Liberación de la puerta del ascensor, | ||
| Desbloqueo de cristal de elevación | ||
| 18 | 20 | Asientos de la segunda fila con calefacción |
| 19 | 25 | Limpiaparabrisas trasero |
| 20 | 15 | pedales ajustables, |
| Conección de datos | ||
| 21 | 15 | Faros antiniebla |
| 22 | 15 | Lámparas de campo |
| 23 | 15 | Faro de luz alta |
| 24 | 20 | bocina |
| 25 | 10 | lámparas de demanda, |
| guante de caja, | ||
| pantalla | ||
| 26 | 10 | Una colección de paneles de instrumentos. |
| 27 | 20 | Switch de ignición |
| 28 | 5 | Radio |
| 29 | 5 | Una colección de paneles de instrumentos. |
| 30 | 5 | sin usar (repuesto) |
| 31 | 10 | sin usar (repuesto) |
| 32 | 10 | Módulo de bolsa de aire |
| 33 | 10 | sin usar (repuesto) |
| 34 | 5 | sin usar (repuesto) |
| 35 | 10 | Asistencia de cabeceo trasero, |
| 4×4, | ||
| cámara trasera, | ||
| Asientos de la segunda fila con calefacción | ||
| 36 | 5 | Sistema antirrobo pasivo |
| 37 | 10 | Control climatico |
| 38 | 20 | altavoz de subgraves |
| 39 | 20 | Radio |
| 40 | 20 | amplificador de envío |
| 41 | 15 | Ventanas eléctricas, |
| tubos de potencia, | ||
| techo lunar eléctrico, | ||
| Espejo retrovisor con atenuación automática, | ||
| Punto de alimentación de 110 V CA | ||
| 42 | 10 | sin usar (repuesto) |
| 43 | 10 | Lógica del limpiaparabrisas trasero, |
| Sensor de lluvia | ||
| 44 | 10 | Bobina de relé de carga de batería de remolque |
| 45 | 5 | Lógica del limpiaparabrisas delantero |
| 46 | 7.5 | Control climatico, |
| Control de relé auxiliar | ||
| 47 | 30 | Ventanas eléctricas, |
| techo de luna | ||
| 48 | – | Accesorio de retardo relanzado |
Diagrama de la caja de fusibles de los componentes del motor

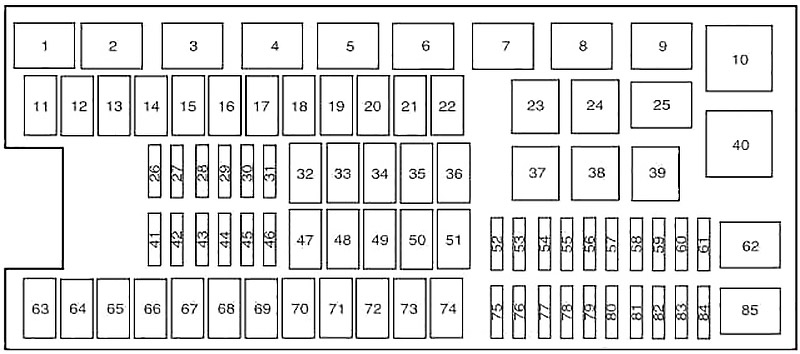

La caja de distribución de energía está ubicada en el compartimiento del motor.
| № | A | Suelte |
|---|---|---|
| 1 | – | Módulo de control del tren motriz |
| 2 | – | reiniciar arranque |
| 3 | – | Relé del motor del ventilador |
| 4 | – | Relé de carga de batería de remolque |
| 5 | – | Relé de la bomba de combustible |
| 6 | – | Relé electrónico de remolque 1 |
| 7 | – | Rectificador de luneta trasera / relé de espejos térmicos |
| 8 | – | Relé electrónico de remolque 3 |
| 9 | – | Relé de marcha/arranque |
| 10 | – | Relé de suspensión neumática trasera |
| 11 | 40 | Programa de energía en ejecución |
| 12 | 40 | Ejecutar / iniciar, relé |
| 13 | 30 | reiniciar arranque |
| 14 | 40 | Ventiladores electronicos |
| 15 | – | No utilizado |
| dieciséis | 40 | Ventiladores electronicos |
| 17 | – | No utilizado |
| 18 | 30 | Freno de remolque |
| 19 | 60 | Alimentación del relé de la suspensión trasera |
| 20 | 20 | modulo 4×4 |
| 21 | 30 | Relé de carga de batería de remolque |
| 22 | 30 | Asiento eléctrico del pasajero |
| 23 | – | Relé de embrague A / С |
| 24 | – | Remolque de relé de lámpara de campo de tracción |
| 25 | – | No utilizado |
| 26 | – | No utilizado |
| 27 | 20 | 4×4 |
| 28 | 25 | Remolque de relé de lámpara de campo de tracción |
| 29 | 20 | lámparas de respaldo, |
| Solenoide de extremo de rueda integrado | ||
| 30 | 10 | Relé de embrague A / С |
| 31 | – | No utilizado |
| 32 | 40 | Relé del motor del ventilador |
| 33 | 40 | Punto de alimentación de CA de 110 voltios |
| 34 | 30 | Motor de soplador auxiliar |
| 35 | 30 | Módulo de control del tren motriz |
| 36 | 30 | Puerta levadiza eléctrica |
| 37 | – | Remolque de tracción de parada izquierda / giro de relé |
| 38 | – | Relé de giro/parada de remolque derecho |
| 39 | – | Lámparas de respaldo de relé |
| 40 | – | Remolque electrónico 2 remolque |
| 41 | 10 | Módulo de control del tren motriz para mantener viva la energía |
| 42 | – | No utilizado |
| 43 | 5 | Interruptor de freno encendido/apagado |
| 44 | 20 | Relé de la bomba de combustible |
| 45 | 25 | Luces de parada de remolque/direccionales de relé |
| 46 | – | No utilizado |
| 47 | – | No utilizado |
| 48 | 30 | Módulo de suspensión neumática trasera |
| 49 | – | No utilizado |
| 50 | 30 | Relé del motor del limpiaparabrisas delantero |
| 51 | 40 | Rectificador de luneta trasera / relé de espejos térmicos |
| 52 | 10 | Ejecute el freno antibloqueo / arranque el sistema de alimentación |
| 53 | 10 | Módulo de suspensión neumática trasera |
| 54 | – | No utilizado |
| 55 | 5 | Hacer funcionar la bomba de combustible/alimentar la bobina del relé de arranque |
| 56 | 30 | Paneles de fusibles del habitáculo de alimentación R / S |
| 57 | 10 | Bobina de relé del motor del ventilador |
| 58 | 15 | Lámparas de marcha atrás para remolque de remolque |
| 59 | 15 | Espejos térmicos |
| 60 | – | No utilizado |
| 61 | – | diodo de la bomba de combustible |
| 62 | – | No utilizado |
| 63 | 25 | Ventiladores electronicos |
| 64 | 30 | techo de luna |
| sesenta y cinco | 20 | Toma de corriente auxiliar (cuadro de instrumentos) |
| 66 | 20 | Toma de corriente auxiliar (parte trasera de la consola central) |
| 67 | 40 | Asientos climatizados en la primera fila |
| 68 | 60 | Válvulas del sistema de frenos antibloqueo |
| 69 | 60 | Bomba del sistema de frenos antibloqueo |
| 70 | 30 | Asiento plegable eléctrico de la tercera fila |
| 71 | 20 | Toma de corriente auxiliar / encendedor de cigarrillos |
| 72 | 20 | Toma de corriente auxiliar (panel trasero derecho) |
| 73 | – | No utilizado |
| 74 | 30 | Asiento eléctrico del conductor |
| 75 | 20 | Potencia del vehículo 1: módulo de control del tren motriz |
| 76 | 20 | Potencia del vehículo 2: módulo de control del tren motriz |
| 77 | 15 | Potencia del vehículo 4 – bobinas de encendido |
| 78 | – | No utilizado |
| 79 | 20 | Potencia del vehículo 3: módulo de control del tren motriz |
| 80 | – | No utilizado |
| 81 | – | No utilizado |
| 82 | – | No utilizado |
| 83 | – | No utilizado |
| 84 | – | No utilizado |
| 85 | – | Relé del motor del limpiaparabrisas |
