Honda Accord (1985-1989) Diagrama de fusibles
Tabla de contenidos
Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles Honda Accord Mk3 (CA) EX, DX, LX y LX-S (1985, 1986, 1987, 1988, 1989).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las piezas eléctricas de su vehículo no funcionan, es posible que el sistema se sobrecargue y se queme un fusible o se dispare un disyuntor. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, busque la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave de contacto y que todos los servicios estén apagados y/o no tengan conexión.
- Reemplace un fusible con el amperaje especificado. Si se usa un fusible con un amperaje más alto, puede causar daños severos al cable y puede provocar un incendio.
- No reemplace un fusible roto con nada que no sea un fusible nuevo.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

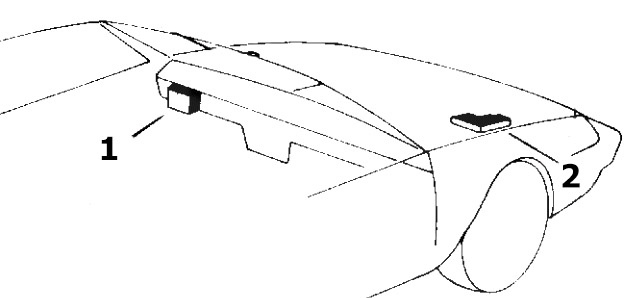

Ubicación
- Bloque del tablero de instrumentos
- bloque del compartimiento del motor

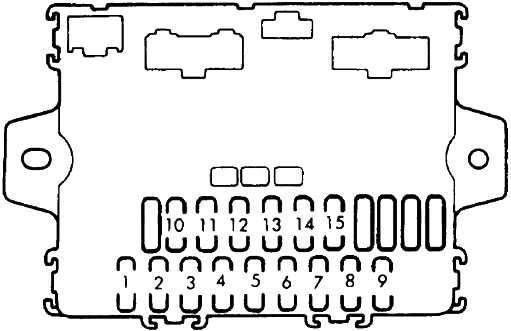

Diagrama de la caja de fusibles del habitáculo
| № | A | Componente protegido |
|---|---|---|
| 1 | 15 | Luz de advertencia de carga, regulador de voltaje, unidad de control del temporizador del ventilador de enfriamiento, relé de combustible, sensor de velocidad, relé principal PGM-FI, bomba de combustible, válvulas solenoides de control, unidad de control de emisiones, sensor de velocidad (Cinturones de seguridad automáticos 1988-1989) |
| 2 | 10 | Indicador de seguridad, indicador de posición de la palanca de cambios, reloj e indicadores, tacómetro, luces de marcha atrás, relé de señal y luces de giro, unidad de control integrada, luces de advertencia, indicador de control de crucero, circuito de atenuación de luz, unidad de control automático del cinturón de seguridad, bloqueo de cambio de solenoide (1989) |
| 3 | 20 | Motores de limpiaparabrisas, motores de lavado, relés de limpiaparabrisas de arbitraje, relés de techo solar, relés de ventanas eléctricas |
| 4 | 7.5 | Unidad de control de crucero, luz indicadora de control de crucero |
| 5 | 10 | Relé del desempañador de la luneta trasera, luz indicadora del desempañador de la luneta trasera, amplificador de control del calefactor, motor del ventilador, embrague y relé de compresión del A/C, unidad de retardo del A/C, panel de control del calefactor |
| 6 | 10 | Faro derecho de luz baja |
| 7 | 10 | Luz baja del faro izquierdo |
| 8 | 15 | Faro delantero izquierdo de luz alta |
| 9 | 15 | Faro derecho de luz alta, luz indicadora de luz alta |
| 10 | 7.5 | Circuito de verificación de bombilla de advertencia de freno, ECU de PGM-FI, suministro principal de PGM-FI, unidad de control de emisiones |
| 11 | 15 | Unidad de control del retractor de faros (arriba) |
| 12 | 15 | Retrovisores eléctricos en las puertas, unidad de calefacción EFE, relé del radiador del ventilador, unidad de ventilador del temporizador de enfriamiento |
| 13 | 10 | Motor de antena eléctrica, reproductor de radio estéreo/cassette, amplificador de potencia (modelo SEi) |
| 14 | 15 | Luz de espejo de cortesía, luces de matrícula, tiras de luces, luces de marcación laterales traseras, unidad de control de brillo de luz de chimenea, iluminación de encendedor de cigarrillos, cenicero, unidad de control de retractor de faros (luz delantera), luces de tablero e interruptor |
| 15 | – | – |

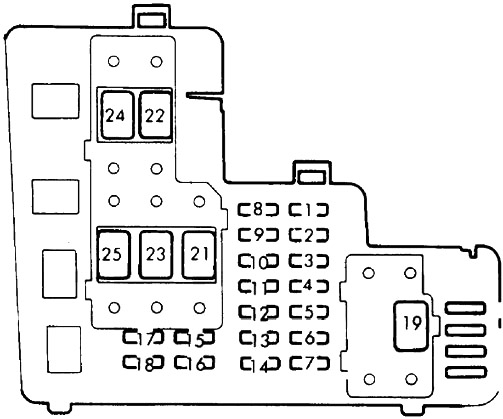

Diagrama de la caja de fusibles de los componentes del motor
| № | A | Componente protegido |
|---|---|---|
| 1 | 10 | Dirección primaria PGM-FI (+ B), Unidad de control de emisiones (+ B) |
| 2 | 20 | Actuadores/unidad de control de bloqueo eléctrico de puertas |
| 3 | 30 | Relés de techo solar |
| 4 | 20 | bocinas, luces de freno, cinturón de seguridad automático (1988-1989), unidad de control de enclavamiento (1989), solenoide de enclavamiento de llave (1989) |
| 5 | 10 | Unidad de control del retractor de faros (abajo), relés del retractor, interruptor de control del retractor |
| 6 | 15 | Motor retractor de faros sur |
| 7 | 15 | Motor del retractor del faro izquierdo |
| 8 | 10 | Alternativa |
| 9 | 15 | Inyección de combustible: motor del ventilador del radiador |
| 30 | Carburado: motor del ventilador del radiador, motor del ventilador del condensador | |
| 10 | 10 | Luces de emergencia, Relé de luces de emergencia, Luces de posición laterales, Unidad de control integrada (B +) |
| 11 | 10 | Suministro de electricidad |
| 12 | 15 | Inyección de combustible: motor del ventilador del condensador |
| 13 | 15 | Encendedor de cigarrillos, luces de cortesía, luces de maletero, luz de puerta delantera, luz de techo, luces de llave de encendido |
| 14 | 15 | Unidad de temporizador de enfriamiento del ventilador (+ B) |
| 15 | 15 | 1986-1987: Ventana eléctrica trasera izquierda |
| 20 | 1988-1989: Ventana eléctrica trasera izquierda | |
| dieciséis | 15 | 1986-1987: Ventanilla eléctrica trasera a la derecha |
| 20 | 1988-1989: Ventana eléctrica trasera derecha | |
| 17 | 15 | 1986-1987: Elevalunas eléctrico delantero izquierdo, unidad de control del elevalunas eléctrico |
| 20 | 1988-1989: Elevalunas eléctrico delantero izquierdo, unidad de control del elevalunas eléctrico | |
| 18 | 15 | 1986-1987: Ventana eléctrica delantera derecha |
| 20 | 1988-1989: Ventana eléctrica delantera derecha | |
| 19 | 40 | Interruptor de iluminación y atenuador, fusible (caja de fusibles del compartimiento de pasajeros): No. 14, 11, 7, 6, 8 y 9 |
| 20 | – | – |
| 21 | 70 | Alternativa, bobina de encendido, solenoide de arranque |
| 22 | 40 | motor del ventilador |
| 23 | 30 | Desempañante de la ventana trasera |
| 24 | 30 | Calentador EFE |
