Ilustración de fusibles de Ford Aerostar (1992-1997)
Tabla de contenidos
Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles Ford Aerostar (1992, 1993, 1994, 1995, 1996, 1997).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las piezas eléctricas de su vehículo no funcionan, es posible que el sistema se sobrecargue y se queme un fusible o se dispare un disyuntor. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.
Si un dispositivo eléctrico no funciona, verifique que el fusible respectivo esté fundido. El conductor debe ser seguro. Si no, reemplace el fusible con el mismo amperaje (mismo color).
Nota
- Antes de restablecer un fusible, verifique que se haya quitado la llave de contacto y que todos los servicios estén apagados y/o no tengan conexión.
- No repare los fusibles ni reemplace un fusible quemado con un amperaje más alto. Esto puede dañar el sistema eléctrico y provocar un incendio.
- No reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre un fusible seguro del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

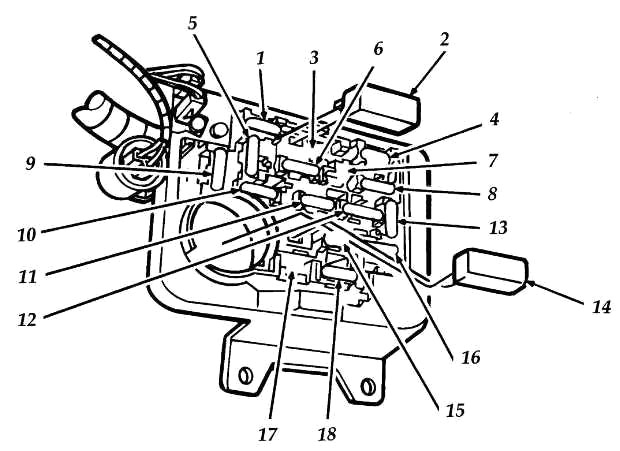

Diagrama de la caja de fusibles del habitáculo
Se encuentra debajo del panel de instrumentos en el lado del conductor.
| № | A | Suelte |
|---|---|---|
| 1 | 15 | • Enclavamiento de transferencia de freno |
| • Luces intermitentes de emergencia | ||
| • Luces indicadoras (señal de giro) | ||
| • Control de velocidad | ||
| • Luces de freno | ||
| 2 | 20 | • Limpiaparabrisas/lavaparabrisas |
| 3 | – | No utilizado |
| 4 | 15 | • Luces de circulación diurna (DRL) |
| • Faro de reloj de advertencia | ||
| • Iluminación del panel de herramientas | ||
| • Lámparas de matrícula | ||
| • Luces de estacionamiento | ||
| • Frenos traseros antibloqueo | ||
| • Luces de posición laterales | ||
| • Lámpara debajo del capó | ||
| 5 | 15 | • Módulo de bolsa de aire |
| • Lámparas de respaldo | ||
| • Enclavamiento de snift de freno | ||
| • Módulo de luces de circulación diurna (DRL) | ||
| • Interruptor de descongelación trasera | ||
| • Encienda la señal intermitente | ||
| • Indicador de señal de giro | ||
| 6 | 20 | • Embrague de aire acondicionado |
| • Puerta de relé de jarra | ||
| • Temporizador de entrada iluminado | ||
| • Amplificador de control de velocidad | ||
| 7 | 20 | • Módulo del sistema de frenos antibloqueo trasero (RABS). |
| 8 | 15 | • lámpara lámpara |
| • Lampara de cortesia | ||
| • Lámpara de cúpula | ||
| • Lámpara de guantera | ||
| • Entrada de iluminación | ||
| • Luces de cortesía del panel de herramientas | ||
| • Espejos eléctricos | ||
| • Módulo programable de velocímetro/cuentakilómetros (PSOM) | ||
| • Radio | ||
| • Lámparas de lectura | ||
| • Lámpara de paso | ||
| • Lámparas de vacío de refugio | ||
| 9 | 30 | • Relé de aire acondicionado auxiliar |
| • Motor del ventilador | ||
| • Aire acondicionado inicial | ||
| 10 | 15 | • Módulo de bolsa de aire |
| 11 | 15 | • Amplificador de audio premium |
| • Radio | ||
| 12 | 30 | • Flash para pasar |
| • Indicador de luz alta | ||
| • Bocina | ||
| • Fuerza lumbar | ||
| 13 | 5 | • Iluminación de instrumentos y controles |
| 14 | 20 | • Motores de elevalunas eléctricos |
| 15 | 15 | • Tracción en todas las ruedas (AWD) e indicador |
| dieciséis | 20 | • Encendedor de cigarros delantero |
| • Correa para puros en la espalda | ||
| 17 | 10 | • Módulo programable de velocímetro/cuentakilómetros (PSOM) |
| 18 | 15 | • Luces indicadoras |
| • Indicadores de grupo de herramientas | ||
| • Relé de bajo nivel de aceite | ||
| • Interruptor de control de la transmisión | ||
| • Piedra de advertencia |
Otros fusibles
| Suelte | A | Ubicación | Color |
|---|---|---|---|
| Calefactor Auxiliar o A/C | 18 años de edad | Relés de motor de arranque | marrón |
| Alternativa | 12 años de edad | Relés de motor de arranque | gris |
| Remolque | 20 años de edad | Relés de motor de arranque | Azul |
| Retroiluminación calefactada/cerraduras eléctricas | 18 años de edad | Relés de motor de arranque | marrón |
| Alimentación del interruptor de los faros | 16 años de edad | Relés de motor de arranque | Negro |
| Indicador de faros y luces altas | 22 Ampl. Circulo. Brkr. | Integrado con el interruptor de faros | |
| Encendido del interruptor de alimentación | 16 años de edad | Relés de motor de arranque | Negro |
| Módulo de control del tren motriz | 20 años de edad | Relés de motor de arranque | Azul |
| PCM KAM | 20 años de edad | Relés de motor de arranque | Azul |
