Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Escape (2008, 2009, 2010, 2011, 2012).

Escape de Ford (2008-2012)

Comprobación y sustitución de fusibles

Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las piezas eléctricas de su vehículo no funcionan, es posible que el sistema se sobrecargue y se queme un fusible o se dispare un disyuntor. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.

Para revisar un fusible, busque la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible. Verifica los fusibles apropiados antes de reemplazar cualquier componente electrico.

Aviso

  • Antes de restablecer un fusible, verifique que se haya quitado la llave de contacto y que todos los servicios estén apagados y/o no tengan conexión.
  • Siempre desconecte la batería antes de reparar fusibles de alta corriente.
  • Reemplace un fusible con el amperaje especificado. Si se usa un fusible con un amperaje más alto, puede causar daños severos al cable y puede provocar un incendio.
  • No reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre un fusible seguro del mismo color.
  • Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

Diagrama de la caja de fusibles del habitáculo

El panel de fusibles está ubicado a la derecha de la consola central, en el panel de instrumentos. Retire la tapa del panel para acceder a la tapa del fusible. Presione las pestañas en la parte superior e inferior de la tapa del fusible para quitarla.

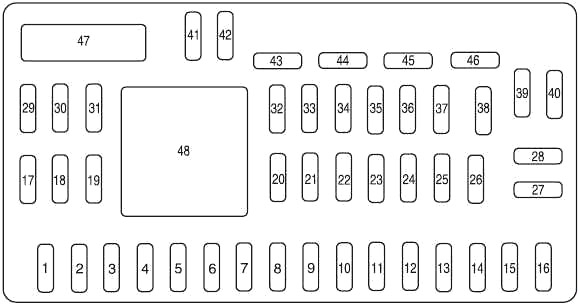

Ubicación de la caja de fusibles del habitáculoDiagrama de la caja de fusibles del habitáculo

A función fusionada
1 30 sin usar (repuesto)
2 15 Interruptor de freno encendido/apagado
3 15 Módulo SYNC®
4 30 techo de luna
5 10 Iluminación del teclado, enclavamiento del interruptor de freno (BSI), panel de fusibles del habitáculo, SPDJB
6 20 Señales de giro, luces de freno
7 10 Faro de luz baja (izquierda)
8 10 Faro de luz de cruce (derecha)
9 15 Luces interiores
10 15 Contraluz
11 10 Tracción en las cuatro ruedas
12 7.5 Encendido del interruptor del espejo
13 7.5 hasta 2008: recipiente de ventilación
14 10 FCIM (botones de radio), módulo de pantalla frontal, módulo GPS
dieciséis 15 sin usar (repuesto)
17 20 Todas las alimentaciones del motor de bloqueo, liberación de la compuerta levadiza, liberación de la luneta
18 20 Asiento con calefacción
19 25 Limpiaparabrisas trasero
20 15 Conección de datos
21 15 Faros antiniebla
22 15 Lámparas de campo
23 15 Faro de luz alta
24 20 relanzamiento de bocina
25 10 Demanda de lámparas
26 10 Una colección de paneles de instrumentos.
27 20 Switch de ignición
28 5 Radio
29 5 Una colección de paneles de instrumentos.
30 5 Sobremarcha cancelada
31 10 Módulo de control restringido
32 10 Módulo de cámara de video trasera
33 10 Interruptor de control de velocidad
34 5 Control de velocidad para desactivar el interruptor, ABS
35 10 Tracción en las cuatro ruedas, EPAS (dirección), módulo de asistencia de campo
36 5 Transmisor del sistema antirrobo pasivo (PATS).
37 10 Control climatico
38 20 Subwoofer / Amplificador (audio de radio)
39 20 Radio
40 20 Toma de corriente frontal
41 15 Cerraduras de las puertas del conductor/pasajero, espejo con atenuación automática, brújula, iluminación ambiental, luz de luna, visualización de la cámara en el espejo
42 10 sin usar (repuesto)
43 10 Lógica del limpiaparabrisas trasero, relé del asiento con calefacción, grupo de instrumentos
44 10 sin usar (repuesto)
45 5 Lógica del limpiaparabrisas delantero, relé del motor del ventilador
46 7.5 OCS (restringido), PADI (restringido)
ruptura de circuito
47 30 Ventanas eléctricas, techo corredizo
Redirección
48 Accesorio de retardo relanzado

Diagrama de la caja de fusibles de los componentes del motor

La caja de distribución de energía está ubicada en el compartimiento del motor.

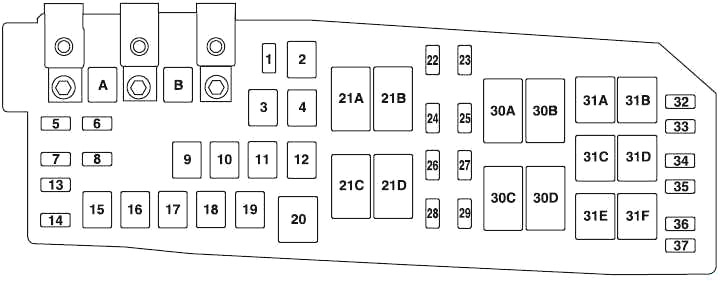

Ubicación de la caja de fusibles del componente del motorDiagrama de la caja de fusibles de los componentes del motor

A función fusionada
A 80 Módulo de dirección asistida electrónica (EPAS)
B 125 Panel de fusibles del habitáculo
1 15 espejo calentado
2 30 Orientado hacia atrás
3 20 Toma de corriente trasera (consola central)
4 20 hasta 2008: bomba de combustible
5 10 Módulo de control del tren motriz (PCM): mantiene la energía viva, relé PCM, ventilación del recipiente (a partir de 2009)
6 15 Alternativa
7 15 Ascensor de puerta elevadora
8 20 Luces de estacionamiento remolcadas por remolque
9 50 Sistema de frenos antibloqueo (ABS)
10 30 limpiaparabrisas delanteros
11 30 Lanzacohetes
12 40 motor del ventilador
13 10 Embrague A / C
14 15 Luces de giro para remolque de remolque
15 No utilizado
dieciséis 40 mantente fresco 1
17 40 Conductor de refrigeración 2
18 20 Solenoide ABS
19 30 Asientos eléctricos
22 20 desde 2009: bomba de combustible
23 15 desde 2009: inyectores de combustible
24 10 hasta 2008: transmisión PCM
25 5 ó 2009: ABS
26 15 desde 2009: bobinas de encendido
10 hasta 2008: miel PCM
27 10 PCM: luz indicadora de mal funcionamiento de los componentes generales del tren motriz
28 20 a partir de 2009: PCM – emisión – luz indicadora de mal funcionamiento del componente del sistema de propulsión relacionado
15 a 2008: PCM
29 15 ó 2009: PCM
hasta 2008: bobinas de encendido
32 No utilizado
35 10 Marcha/arranque, luces de marcha atrás, relé de descongelación inversa
36 No utilizado
37 hasta 2009: No utilizado
Redirección
20 Relé del embrague del aire acondicionado
21A Relé del desempañador trasero
21B desde 2009: relé de combustible
21C relé del ventilador
21d relé PCM
30A Relé del ventilador de refrigeración 1
30B reiniciar arranque
30C Ventiladores de refrigeración principales
30d Relé del ventilador de refrigeración 2
31A relé lámpara relé
31B No utilizado
31C Remolque de remolque de relevo de giro a la izquierda
31d Remolque de giro a la derecha con relé
31E Relés de paso remolcados por remolque
31F relé de celosía de ascensor
Diodo
33 diodo PCM
34 Diodo de inicio
