Ilustración de fusibles Ford Econoline / Club Wagon (1992-1996).
Tabla de contenidos
Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Econoline / Club Wagon (1992, 1993, 1994, 1995, 1996).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las piezas eléctricas de su vehículo no funcionan, es posible que el sistema se sobrecargue y se queme un fusible o se dispare un disyuntor. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.
Si los componentes eléctricos del vehículo no funcionan, es posible que se haya fundido un fusible. Para revisar un fusible, busque la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible. Verifica los fusibles apropiados antes de reemplazar cualquier componente electrico.
Aviso
- Antes de restablecer un fusible, verifique que se haya quitado la llave de contacto y que todos los servicios estén apagados y/o no tengan conexión.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace un fusible con el amperaje especificado. Si se usa un fusible con un amperaje más alto, puede causar daños severos al cable y puede provocar un incendio.
- No reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre un fusible seguro del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

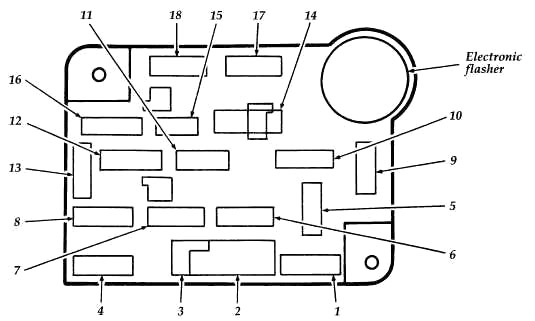

Diagrama de la caja de fusibles del habitáculo
| № | A | Suelte |
|---|---|---|
| 1 | 15 | Interruptor de presión de freno |
| contenido descargable | ||
| POM | ||
| control de velocidad | ||
| Lámpara de parada/peligro/inmersión | ||
| 2 | 30 | Módulo de control de limpiaparabrisas |
| motor limpiaparabrisas | ||
| 3 | – | No utilizado |
| 4 | 20 | Flash para pasar |
| instrumento de iluminación | ||
| Lámparas de matrícula | ||
| Lámpara de cabeza y de paso | ||
| 5 | 15 | Módulo de bolsa de aire |
| Relé de batería auxiliar | ||
| Lámparas de respaldo | ||
| Módulo de luces de circulación diurna (DRL) | ||
| Lámparas de peligro | ||
| Agente de bloqueo de transferencia | ||
| Interruptor de control de transmisión | ||
| encender lámparas | ||
| 6 | 20 | Accesorio grifo |
| Módulo antirrobo | ||
| Entrada de iluminación | ||
| Módulo de entrada remota sin llave | ||
| control de velocidad | ||
| Relé de carga de la batería del remolque | ||
| 7 | 10 | Módulo antirrobo |
| Sensor de rango de transmisión | ||
| Interruptor de estacionamiento/punto muerto | ||
| Módulo de control del tren motriz (PCM) | ||
| 8 | 15 | Indicador antirrobo |
| Interruptor de luz de cortesía | ||
| Lámpara de bóveda / mapas | ||
| Entrada de iluminación | ||
| Espejos eléctricos | ||
| Memoria de radio | ||
| Módulo de entrada remota sin llave | ||
| Lámparas de sombra | ||
| 9 | 15 | interruptor de aire acondicionado |
| 10 | 25 | Encendedor |
| Amplificador de poder | ||
| Toma de corriente trasera | ||
| 11 | 15 | Interruptor de faros |
| Radio | ||
| 12 | 20 | Módulo antirrobo |
| Cerraduras de puertas eléctricas | ||
| Módulo de bloqueo de memoria | ||
| 13 | 5 | Lámparas de iluminación del panel de instrumentos |
| 14 | 20 | Ventanas eléctricas |
| 15 | 20 | Módulo de bolsa de aire |
| dieciséis | 30 | Potencia del vehículo modificada |
| Asientos lumbares eléctricos | ||
| 17 | 20 | Módulo programable de velocímetro/cuentakilómetros (PSOM) |
| Sistema de frenos antibloqueo trasero (RABS) | ||
| 18 | 15 | Luces de advertencia del tablero de instrumentos |
| Piedra de advertencia |

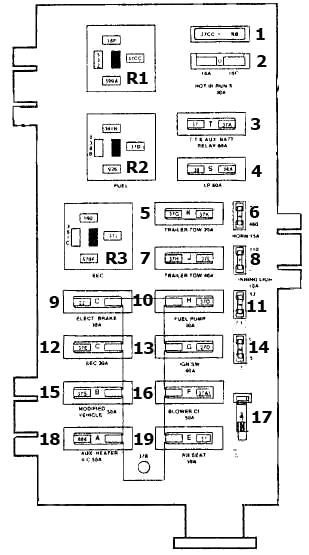

Diagrama de la caja de fusibles de los componentes del motor

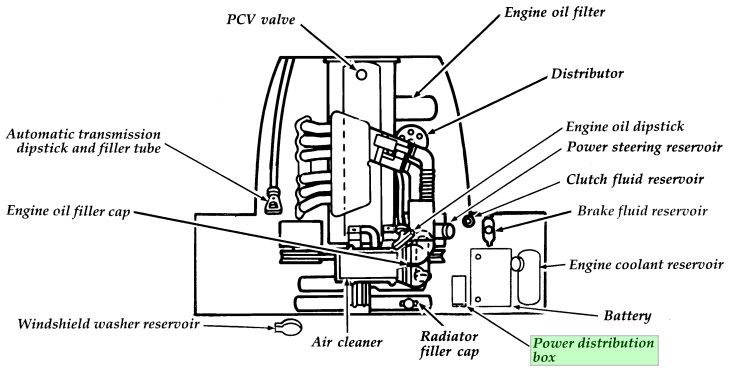

La caja de distribución de energía está en el compartimiento del motor.
| № | A | Suelte |
|---|---|---|
| 1 | 60 | frenos antibloqueo |
| 2 | 30 | Sistema de encendido, grupo de herramientas, relé de potencia PCM, relé ABS, motor PIA (diésel) |
| 3 | 60 | Remolque auxiliar y alimentación de batería |
| 4 | 60 | Alimentación del panel de vacío en el interior |
| 5 | 30 | Luces de funcionamiento y marcha atrás del remolque de remolque |
| 6 | 15 | bocina |
| 7 | 40 | Carga de batería de remolque |
| 8 | 10 | Lámparas de corriente de arrastre de remolque |
| 9 | 20 | Potencia de freno eléctrico |
| 10 | 30 | Bomba de combustible |
| 11 | 40 | Remolque de tráiler izquierdo de parada/giro |
| 12 | 30 | PCM |
| 13 | 60 | Switch de ignición |
| 14 | 10 | Remolque de remolque derecho de parada/giro |
| 15 | 50 | Potencia del vehículo modificada |
| dieciséis | 60 | Arranque A / C y calentador / soplador de cigarros |
| 17 | – | Complemento de diodo |
| 18 | 50 | Aux A/C y calentador |
| 19 | 50 | Asiento eléctrico y lumbar |
| R1 | relé ABS | |
| R2 | Relé de combustible (gasolina) | |
| Relé IDM (diésel) | ||
| R3 | relé PCM | |
