Kia Sedona, Carnival (2010-2014) Diagrama de fusibles

Publicada el mayo 18, 2021octubre 30, 2021 por Lucas

Tabla de contenidos

Diagrama de caja de fusibles y relés Kia Sedona y Carnival (VQ) (2010, 2011, 2012, 2013, 2014).

Pasos para comprobar y sustituir fusibles

Los fusibles son los que protegen el sistema eléctrico de un vehículo contra daños por sobrecarga. Si las luces, accesorios o controles de su vehículo no funcionan, verifique el fusible del circuito apropiado. Si el elemento dentro del fusible esta roto o derretido, es un indicativo de que el fusible se ha fundido y debe ser reemplazado. Revise todos los fusibles que protegen el componente defectuoso, antes de decidir que un fusible fundido no es la causa. Al reemplazar un fusible quemado, tome el cuenta las recomendaciones siguientes:

Verifique que se haya quitado la llave de encendido y que todos los demás dispositivos eléctricos se hayan apagado / desactivado.
Para quitar los fusibles, no utilice objeto metálico alguno porque puede provocar un cortocircuito y dañar el sistema.
Nunca reemplace un fusible con nada que no sea otro fusible del mismo valor, incluso como reparación temporal. Ya que podría causar daños importantes en el cableado y un posible incendio.
Si no tiene uno de repuesto, use un fusible del mismo valor nominal de un circuito. Es posible que no lo necesite para operar el vehículo, como el fusible del encendedor de cigarrillos.
Si el fusible de repuesto se funde, es indicación de un problema eléctrico. Evite usar el sistema involucrado y consulte un centro de servicio calificado.

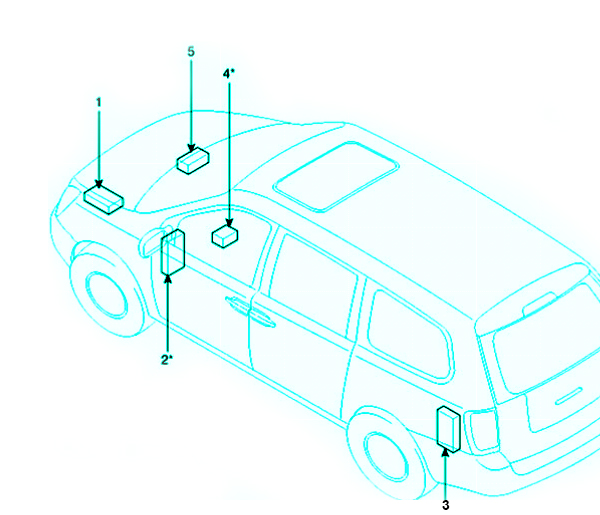

Localización

* El tipo RHD es simétrico (# 2, # 4)

Compartimiento del motor
Panel lateral del conductor
Panel del área de carga trasera
Caja de relés ICM
Caja diesel

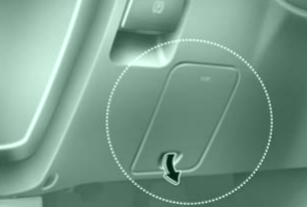

Fusibles del panel de instrumentos

La caja de fusibles está ubicada en el refuerzo del panel del lado del conductor.

Cómo revisar y reemplazar un fusible del panel de instrumentos:

Apague todos los interruptores.
Abra la tapa del panel de fusibles.
Use la herramienta de extracción provista en la caja de fusibles principal en el compartimiento del motor para extraer el fusible sospechoso.
Verifique y reemplace el fusible si está quemado, usando los fusibles de repuesto de la caja de fusibles principal en el compartimiento del motor.
Asegúrese de insertar un fusible nuevo del mismo y de que encaje firmemente en los clips.

Fusible	A	Circuito protegido
DDM	30	Módulo de puerta del conductor, motor de ventana eléctrica de seguridad
ADM	30	Módulo de puerta de pasajero
AUDIO	15	Módulo de audio, multimedia
MEMORIA	7.5	Módulo de control de aire acondicionado, reloj digital (sin interruptor PAB), grupo de instrumentos, computadora de viaje, módulo de puerta del conductor / pasajero Reloj digital y indicador (con interruptor PAB), módulo de área frontal, módulo de asiento eléctrico del conductor, módulo de puerta trasera eléctrica Módulo de puerta corrediza eléctrica LH / RH
VRS	10	Conmutador VRS, módulo VRS
IG2-1	7.5	Interruptor multifunción, módulo de control de aire acondicionado, espejo electrocrómico, sensor de lluvia, caja de relés, conjunto de actuador de calefacción frontal
IG2-2	7.5	Interruptor de control de aire acondicionado trasero, módulo de área frontal, módulo de puerta trasera eléctrica, módulo de puerta corrediza eléctrica módulo de asiento eléctrico del conductor izquierdo / derecho (con IMS), módulo de puerta del conductor, módulo de puerta del pasajero
OBD-II	7.5	Conector de enlace de datos, conector de verificación multipropósito
HABITACIÓN	7.5	Lámpara de tocador LH / RH, Lámpara de mapa, Módulo de control de A / C, Interruptor de luz de la habitación trasera, Consola superior, Espejo electrocrómico
K / BLOQUEO	7.5	Solenoide de enclavamiento de llave
ILLUMI	7.5	Módulo del panel de instrumentos
AMPERIO	25	Amperio
CALENTADOR DE ASIENTO	20	Relé calentador de asiento
TECHO SOLAR	25	Módulo de techo corredizo
TPMS	7.5	Sistema de monitoreo de presion en llantas
PEDAL	15	Ajustar el relé del pedal
P / SALIDA 1	15	Encendedor de cigarrillos y tomacorriente
ASIENTO P / ASIENTO	20	Módulo de asiento eléctrico del pasajero
DRV P / ASIENTO	30	Módulo de asiento eléctrico del conductor
ACC	7.5	Interruptor de retrovisor exterior eléctrico, audio, reloj digital (sin interruptor PAB), módulo de medios Reloj digital y indicador (con interruptor PAB)
P / SALIDA 2	15	Encendedor de cigarrillos y tomacorriente
COMIENZO	7.5	Relé de alarma antirrobo, interruptor de rango del transeje (J3 AAT, G6EA A / T), ECM (J3 A / T), relé de arranque (D4HB, J3 MAT, G6EA MAT), relé P / N (G6DC)
AIRBAG IND	7.5	Grupo de instrumentos, reloj digital y indicador
ENG	7.5	Interruptor de palanca ATM, Interruptor de luz de freno (GSL), Sensor de velocidad de entrada (J3 / G6EA), Sensor de velocidad de salida (J3 / G6EA) Módulo de relé de incandescencia (D4HB), Interruptor de rango del transeje, PCM (GSL), Sensor de velocidad del vehículo (J3 / G6EA), ECM (DSL), TCM (DSL) Relé del calentador del filtro de combustible (D4HB), Sensor de advertencia del filtro de combustible (D4HB), Interruptor de la luz de marcha atrás (MAT), Interruptor del embrague (G6EA) Interruptor de advertencia del filtro de combustible (J3), Sensor de flujo de masa de aire (J3), sensor de flujo de masa de aire (D4HB)
IG1	7.5	Computadora de viaje, reóstato, interruptor ESP OFF, zumbador de asistencia de estacionamiento trasero, grupo de instrumentos, interruptor multifunción del alternador (excepto D4HB), interruptor AMB (J3), audio
abdominales	7.5	Módulo de control ABS, módulo de control ESP, sensor de velocidad de guiñada, sensor de ángulo de dirección del conector de verificación multipropósito (D4HB / G6DC)
AIRBAG	15	Módulo de control SRS, interruptor PAB ONAOFF
SOPLADOR	10	ECM (D4HB), PCM (G6DC)
Relé
Relé de alarma antirrobo

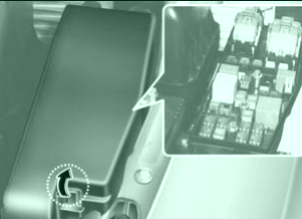

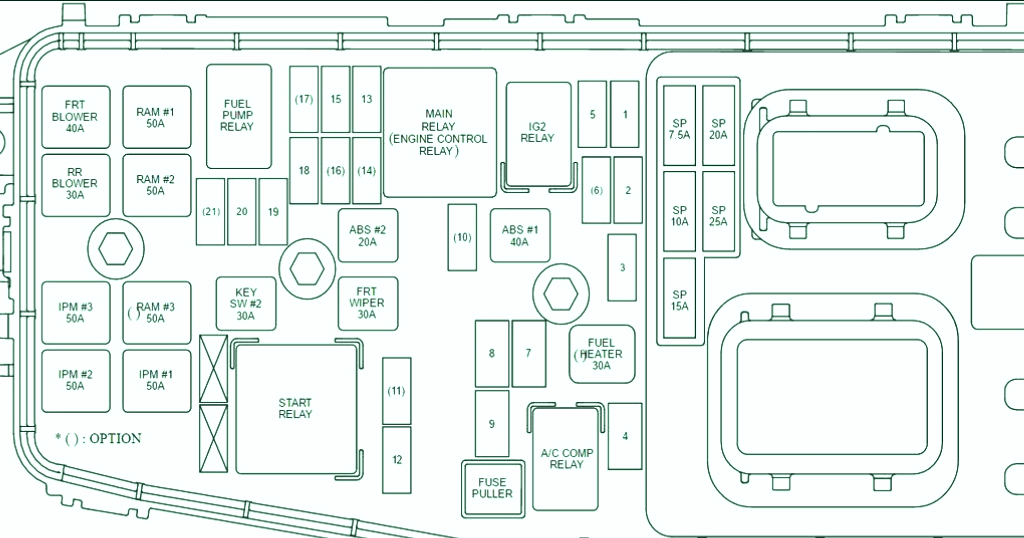

Caja de fusibles del compartimento del motor

Está cerca de la batería.

Para revisar y reemplazar un fusible:

Apague el interruptor de encendido y todos los demás interruptores.
Retire la tapa de la caja de fusibles presionando la pestaña y tirando hacia arriba.
Verifique el fusible retirado; reemplácelo si está quemado. Para quitar o insertar el fusible, use el extractor de fusibles en la caja de fusibles principal en el compartimiento del motor.
Inserte un fusible nuevo del mismo valor y asegúrese de que encaje firmemente en los clips.

№	Fusible	A	Circuito protegido
CALENTADOR DE COMBUSTIBLE		30	Relé del calentador del filtro de combustible (D4HB)
ABS 1		40	Módulo de control ABS, módulo de control ESP
ABS 2		20	Módulo de control ABS, módulo de control ESP
LIMPIADOR DELANTERO		30	Limpiaparabrisas delantero en relé
LLAVE SW 2		30	Relé de arranque, interruptor de encendido
RAM 1		50	Módulo de área trasera (fusible: RR P / OTLT-RH 15A, puerta de combustible 15A, RR P / WIN-LH 25A, RR P / WIN-RH 25A, equipaje 7.5A)
RAM 2		50	Módulo de área trasera (Fusible: RR DEFOG 25A, RR D / LOCK 20A, P / Quarter 10A, Power Tail Gate 30A, RR Wiper 15A)
RAM 3		50	Módulo de área trasera (fusible: PSD-LH 30A, PSD-RH 30A)
IPM 1		50	Módulo del panel de instrumentos (Fusible: DDM 30A, ILLUMI 7.5A, Seat Warmer 20A, OBD-II 7.5A, Sunroof 25A)
SOPLADOR DELANTERO		40	Relé del ventilador delantero
VENTILADOR RR		30	Relé del ventilador trasero
IPM 3		50	Módulo del panel de instrumentos (Fusible: AMP 25A, Room 7.5A, DRV P / Seat 30A, ASS P / Seat 20A, Audio 15A, Memory 7.5A)
IPM 2		50	Módulo del panel de instrumentos (Fusible: P / Salida 1 15A, Pedal 15A, ADM 30A)
1	ARANDELA DELANTERA / TRASERA	10	Relé del motor de la lavadora delantera, relé del motor de la lavadora trasera
3	IG2	7.5	–
4	B / A BOCINA	10	Relé de bocina antirrobo
5	LUCES DE FRENO	20	Interruptor de luz de parada, relé de señal de parada
6	CALENTADOR DE COMBUSTIBLE	20	Calentador del filtro de combustible (J3)
7	LLAVE SW 1	25	Switch de ignición
8	SEÑAL DE PARO	7.5	Módulo de control ABS, módulo de control ESP, PCM (GSL), ECM (DSL), TCM (J3)
9	COMP.A / A	7.5	Relé A / C COMP
10	Cajero automático	15	Relé ATM (J3 / G6EA), TCM (D4HB), Relé P / N (G6DC)
11	DEICER DELANTERO	15	Relé del descongelador delantero
12	BOCINA	15	Relé de bocina
13	ECU 1	10	Relé COMP A / C, PCM (GSL), Sensor de flujo de masa de aire (G6EA), Interruptor de luz de freno (D4HB / J3), Módulo inmovilizador, ECM (J3), Caja de enfriamiento (G6EA), Caja de diésel (D4HB), Posición del cigüeñal Sensor (D4HB)
14	02 DN	10	Sensor de oxígeno (GSL), sensor Lambda (D4HB)
15	ECU 2	15	PCM (GSL), Válvula del colector de admisión variable (GSL), Válvula reguladora de presión de combustible (D4HB), ECM (J3) Relé del ventilador de enfriamiento (G6DC), Válvula solenoide de control de purga (GSL), Válvula de control de aceite (GSL), Módulo inmovilizador ( D4HB)
dieciséis	02 ARRIBA	10	Sensor de oxígeno (GSL), válvula reguladora de presión de riel (D4HB)
17	BOBINA DE ENCENDIDO	20	Bobina de encendido n. ° 1 – n. ° 6 (GSL), condensador (GSL), módulo de control del motor (D4HB)
18	INYECTOR	15	Inyector # 1 – # 6 (GSL), PCM (GSL), Válvula dosificadora de entrada (J3), Válvula solenoide de derivación de enfriamiento EGR (D4HB) Válvula solenoide de control VGT (J3), Actuador eléctrico VGT (D4HB), Caja diésel (DSL) , Módulo de control del motor (J3)
19	P / TREN	7.5	Relé principal, PCM (GSL), TCM (J3)
20	BATT SNSR	15	Sensor de batería (D4HB / G6DC)
21	BOMBA DE COMBUSTIBLE	15	Relé de la bomba de combustible
Relé
Relé de control del motor
Relé A / C COMP
Relé IG 2
Relé de la bomba de combustible
Iniciar relé
Relé del descongelador delantero
Relé de bocina
Relé del motor de la lavadora delantera
Relé del motor de la lavadora trasera
Relé de cajero automático
Limpiaparabrisas delantero en relé
Relé LO / HI de limpiaparabrisas delantero

Caja de fusibles adicional

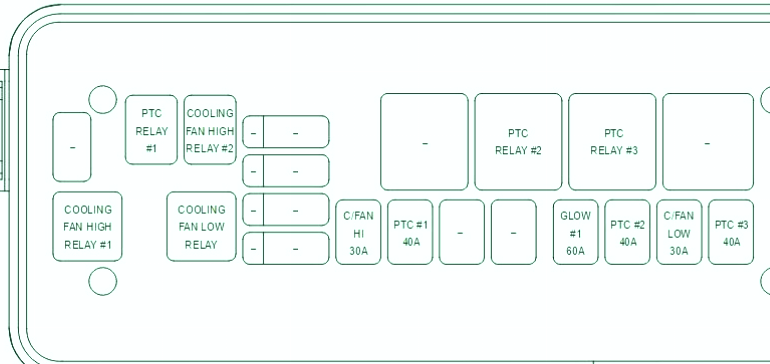

Diésel 2.2L (D4HB)

Fusible	A	Circuito protegido
C / VENTILADOR HI 1	30	Relé C / FAN HI 1
PTC 1	40	Relé PTC 1
BRILLO 1	60	Módulo de relé de incandescencia
PTC 2	40	Relé PTC 2
C / VENTILADOR BAJO	30	Relé C / VENTILADOR BAJO
PTC 3	40	Relé PTC 3
Relé
CRD74-1	Relé C / FAN HI 1
CRD74-2	Relé C / FANHI2
CRD75	Relé C / VENTILADOR BAJO
CRD71	Relé PTC 1
CRD72	Relé PTC 2
CRD73	Relé PTC 3

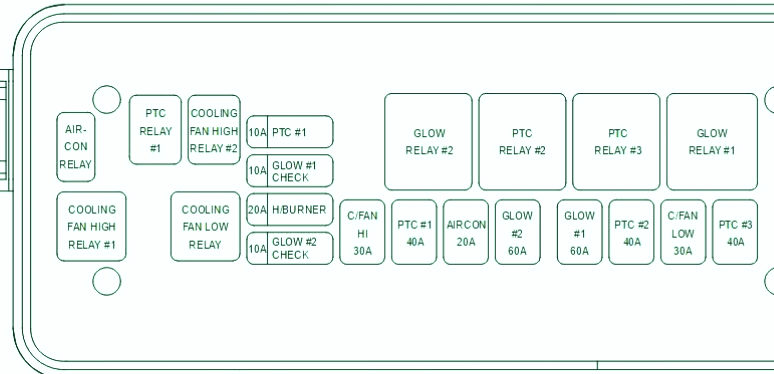

Diésel 2.9L

Fusible	A	Circuito protegido
PTC 1	10	ECM (entrada de relé PTC 1 ‘ENCENDIDO’)
BRILLO 1 COMPROBACIÓN	10	ECM (entrada de relé de resplandor 1 ‘ENCENDIDO’)
H / QUEMADOR	20	Quemador de calefacción
C / VENTILADOR HI 1	30	Relé C / FAN HI 1
PTC 1	40	Relé PTC 1
BRILLO 1	60	Relé de resplandor 1
PTC 2	40	Relé PTC 2
C / VENTILADOR BAJO	30	Relé C / VENTILADOR BAJO
PTC 3	40	Relé PTC 3
Relé
CJD74-1	Relé C / FAN HI 1
CJD74-2	Relé C / FAN HI2
CJD75	Relé C / VENTILADOR BAJO
CJD69	Relé de resplandor 1
CJD71	Relé PTC 1
CJD72	Relé PTC 2
CJD73	Relé PTC 3

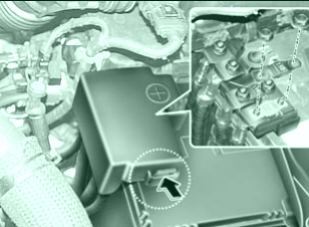

Fusible principal

Si el fusible principal está fundido, debe retirarse de la siguiente manera:

Desconecte el cable negativo de la batería.
Retire las tuercas que se muestran en la imagen de arriba.
Reemplace el fusible por uno nuevo del mismo valor nominal.
Vuelva a instalar en el orden inverso al de extracción.

Fusible	A	Circuito protegido
ALT	150 200	Generador
C / VENTILADOR	60	Ventilador

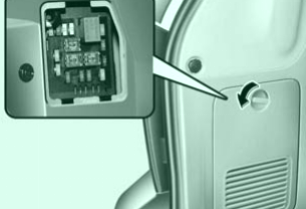

Caja de fusibles del compartimento de equipaje

El panel de fusibles del área de carga trasera está detrás del panel de moldura del lado izquierdo.
