Toyota Corolla (AE86) (1983-1987) diagrama de fusibles
Tabla de contenidos
Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Toyota Corolla (Sport, Levin, Trueno) (AE85 / AE86) (1983, 1984, 1985, 1986, 1987).
Comprobación y sustitución de fusibles
Los fusibles están diseñados para fundirse antes de que se dañe todo el cableado. Si alguno de los componentes eléctricos falla, es posible que se haya fundido un fusible. Si es así, revise y reemplace los fusibles según sea necesario.
- Apague el interruptor del motor y apague todos los accesorios eléctricos.
- Abra la tapa de la caja de fusibles.
- Consulte los diagramas a continuación para obtener detalles sobre qué fusible verificar.
- Quite el fusible.
- Compruebe si el fusible está fundido; si el cable delgado interior está roto, el fusible está fundido.
- Reemplace el fusible fundido con un fusible nuevo del amperaje apropiado.
darse cuenta
- No utilice nunca un fusible con un amperaje superior al indicado, ni utilice ningún otro objeto en lugar de un fusible, ni siquiera como solución temporal. Esto puede causar grandes daños o incluso un incendio.
- Utilice siempre un fusible Toyota genuino o equivalente.
- No modifique los fusibles ni las cajas de fusibles.
- Si el fusible reemplazado se quema nuevamente, haga que el vehículo sea inspeccionado por cualquier concesionario o reparador Toyota autorizado, u otro profesional debidamente calificado y equipado.
Compartimiento de pasajero

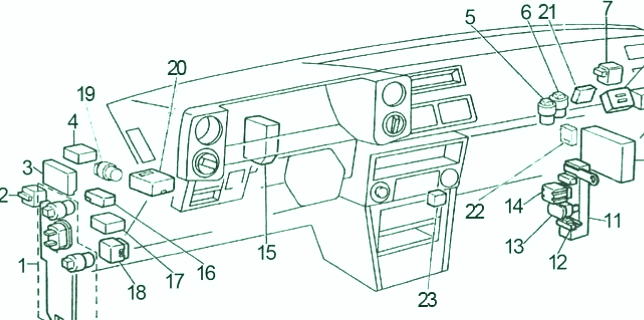

Conducir a la izquierda
- Caja de fusibles
- Relé de arranque
- Computadora de control de crucero
- Retraer el relé de control
- Relé de corte de energía en caso de inactividad
- Relé de embrague magnético
- Relé de luz de carga
Relé indicador de peligro rojo - Relé de advertencia del cinturón de seguridad
- Relé de apertura de circuito (bomba de combustible)
- 4A-C: computadora de control de emisiones
ECU de EFI - Bloque de Unión
- Fusible: A / C – 10A (interruptor A / C, amplificador A / C)
- Disyuntor del calefactor (relé del calefactor, motor del ventilador)
- Relé calefactor
- Bloque de Unión
- Relé O / D (transmisión automática)
- Relé de retención de luz
- Indicador de dirección parpadeando
- Relé de luz antiniebla trasera
- Retraer el relé de control
- Relé de advertencia del cinturón de seguridad
- Computadora inactiva (EFI)
- Caja de música

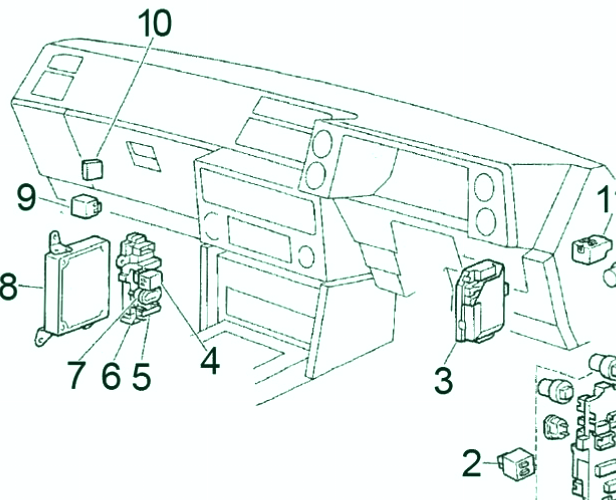

Conduce por la derecha
- Caja de fusibles
- Indicador de dirección parpadeando
- Bloque de Unión
- Relé calefactor
- Fusible: A / C – 10A (interruptor A / C, amplificador A / C)
- Bloque de Unión
- Disyuntor del calefactor (relé del calefactor, motor del ventilador)
- ECU de EFI
- Relé de apertura de circuito (bomba de combustible)
- Computadora inactiva (EFI)
- Relé O / D (transmisión automática)
- Relé de luz antiniebla trasera

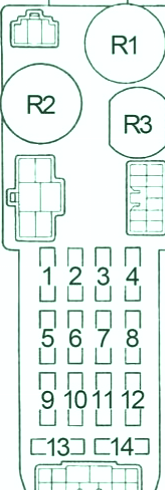

Diagrama de la caja de fusibles del habitáculo
El panel de fusibles está ubicado detrás de la cubierta en el panel de protección del conductor.
| № | Fusible | A | Designacion |
|---|---|---|---|
| 1 | RADIO №2 | 7.5 | Radio y reproductor de casetes, espejos con control remoto |
| 2 | RTR | 10 | Retraer el relé de control |
| 3 | IGN | 7.5 | Relé principal del motor, relé principal EFI, luz de advertencia de carga |
| 4 | TURNO | 7.5 | Indicador de señal de giro, señal de giro, señal de giro S / W |
| 5 | DETENER | 15 | Luz de parada S / W, luz de parada, control de crucero por computadora, ECU |
| 6 | – | – | – |
| 7 | CIG | 15 | Encendedor de cigarrillos, reloj digital |
| 8 | PARA EVALUAR | 7.5 | Indicador combinado, luz de marcha atrás S / W, luz de marcha atrás, relé O / D, indicador de apagado O / D, relé S / W antiniebla, relé antiniebla, relé de parada de luz, relé de calefacción, control de crucero S / W, asiento Relé de advertencia de seguridad del cinturón, luz de advertencia del cinturón de seguridad |
| 9 | COLA DERECHA | 10 | Luz de paso derecha, luz trasera derecha, luz de matrícula, luz de radio, luz de encendedor de cigarrillos, luz de control de calentador, luz de medidor combinado, luz indicadora de A / T, luz principal S / W de O / D, relé de lavado de faros |
| 10 | HAZME | 7.5 | Luz interior, luz de mapa, luz de puerta, luz de maletero, reloj digital, relé de pestillo de luz, advertencia de desbloqueo de S / W, relé de cinturón de seguridad, luz antiniebla trasera |
| 11 | ECU-IG | 30 | Motor para techo corredizo |
| 12 | PWR | 30 | Relés de elevalunas eléctricos |
| CALENTADOR DE ASIENTO | 20 | Calentador de asiento | |
| 13 | COLA | 15 | Luz de posición, Luz trasera, Luz de matrícula, Luz de radio, Luz de encendedor de cigarrillos, Luz de control de calefacción, Luz de medidor combinada, Luz indicadora de A / T, Luz de posición lateral, Luz principal S / WO / D, Luz de limpiaparabrisas S / W, Desempañador Luz S / W, reloj digital, relé de lavafaros |
| COLA IZQUIERDA | 10 | Luz de seguridad izquierda, luz trasera izquierda | |
| 14 | LIMPIAPARABRISAS | 20 | Motor de limpiaparabrisas, motor de limpiaparabrisas, motor de limpiaparabrisas trasero, motor de limpiaparabrisas trasero, relé de lavafaros |
| R1 | Relé antiniebla de la ventana trasera | ||
| R2 | Relé de luz trasera | ||
| R3 | Disyuntor: Ventana trasera con calefacción (LHD: 30A, RHD: 20A) | ||

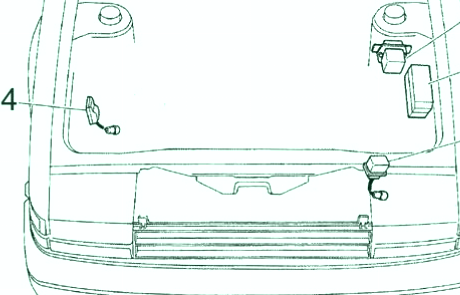

Compartimiento del motor
- Relé / regulador CMH
- Caja de fusibles
- Relé rebobinador
- Relé del lavafaros

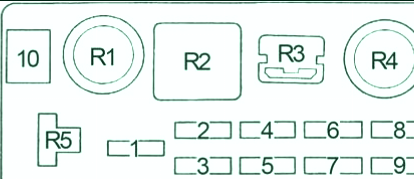

Diagrama de la caja de fusibles del compartimento del motor
| № | Fusible | A | Designacion |
|---|---|---|---|
| 1 | CARGAR | 7.5 | Luz de advertencia de carga, relé de luz de carga, motor de arranque |
| 2 | CABEZA IZQUIERDA | 10 | Faro izquierdo |
| CABEZA IZQUIERDA HI | 10 | Faro izquierdo (luz de carretera), luz de advertencia de luz de carretera | |
| 3 | HEAD RH | 10 | Faro derecho |
| CABEZA RH HI | 10 | Faro derecho (luz de carretera) | |
| 4 | HEAD LH LO | 10 | Faro izquierdo (luz de cruce) |
| 5 | HEAD RH LO | 10 | Faro derecho (luz de cruce) |
| 6 | HAZ-HORN | 10 | Bocina, Hazard S / W, intermitente de dirección |
| 7 | MOTOR | 10 | Alternador, relé de luz de carga (4A-C), solenoide de corte de combustible, computadora de control de emisiones, OVCV, EBCV, relé CMH, corte lento secundario |
| 8 | EFI | 15 | Relé principal EFI, ECU, relé de disyuntor |
| 9 | RADIO №1 | 10 | Radio y reproductor de casetes |
| 10 | RTR | 30 | Retractar relé |
| R1 | Unidad de control del motor (EFI MAIN) | ||
| R2 | Motor principal | ||
| R3 | Pasador corto | ||
| o | |||
| Regulador de intensidad | |||
| R4 | Faro | ||
| R5 | Pasador corto | ||
Cajas de conexión de fusibles
Terminal de batería positivo
| № | Fusible | A | Designacion |
|---|---|---|---|
| 1 | AM1 | 60 | Relé principal del motor, encendido S / W (AM1), alternador, relé antiniebla, relé de luz trasera, relé de lavafaros |
| 80 | 4A-GEC: relé principal del motor, encendido S / W (AM1), alternador, relé antiniebla, relé de luz trasera, relé de lavafaros | ||
| 2 | AM2 | 30 | Encendido S / W (AM2) |
| 3 | CMH | 40 | CMH, relé CMH |
Cerca de la batería
| № | Designacion | |
|---|---|---|
| 1 | FL 0.5G | Relé de faros, relé de atenuación |
