Diagrama de fusibles de Ford Contour y Mercury Mystique (1995-2000) •

Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Contour y Mercury Mystique (1995, 1996, 1997, 1998, 1999, 2000).

Contorno de Ford (1995-2000)

Comprobación y sustitución de fusibles

Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las piezas eléctricas de su vehículo no funcionan, es posible que el sistema se sobrecargue y se queme un fusible o se dispare un disyuntor. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.

  1. Utilice las tablas para decidir qué fusible debe comprobar.
  2. En la calcomanía del panel de vacío ubicada en la tapa de la caja de distribución de energía o en el extremo del panel de vacío del panel de instrumentos, busque la cantidad de fusibles que desea verificar.
  3. Busque el fusible correspondiente y retírelo con la herramienta de extracción de fusibles provista.
  4. Revisa el fusible para ver si está quemado. Mire a través del lado transparente del fusible para ver si el alambre de metal del interior está separado. Si es así, el fusible debe ser reemplazado.
  5. Reemplace el fusible con uno con el amperaje correcto.

Nota

  • Antes de restablecer un fusible, verifique que se haya quitado la llave de contacto y que todos los servicios estén apagados y/o no tengan conexión.
  • No repare los fusibles ni reemplace un fusible quemado con un amperaje más alto. Esto puede dañar el sistema eléctrico y provocar un incendio.
  • No reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre un fusible seguro del mismo color.
  • No modifique el sistema eléctrico de su vehículo de ninguna manera. Realizar reparaciones de sistemas eléctricos y relés y fusibles de alta corriente realizados por técnicos debidamente capacitados.
  • Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

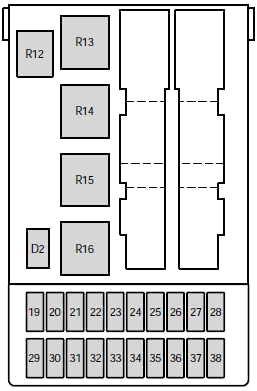

Diagrama de la caja de fusibles del tablero

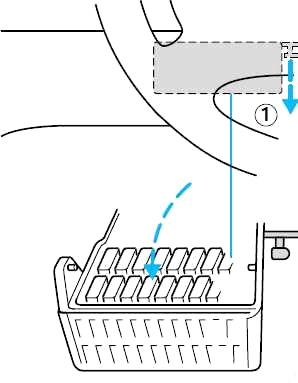

El panel de fusibles del panel de instrumentos está debajo del panel de instrumentos a la izquierda. Para abrirlo, toque debajo del panel de instrumentos y presione el botón de liberación en el lado derecho del panel de fusibles.

Ubicación del panel de instrumentos de la caja de fusiblesDiagrama de la caja de fusibles del tablero

A Componente fusionado
19 7.5 1995-1997: espejos retrovisores con calefacción
20 10 Motor del limpiaparabrisas (disyuntor)
21 40 Ventanas eléctricas
22 7.5 1995-1997: módulo ABS
23 15 Lámparas de respaldo
24 15 Lámparas de freno
25 20 Cerraduras de las puertas
26 7.5 luz principal
27 15 Encendedor
28 30 Asientos eléctricos
29 30 Desempañar luneta trasera
30 7.5 Sistema de gestión del motor
31 7.5 Iluminación del tablero de instrumentos
32 7.5 Radio
33 7.5 Luces de estacionamiento – lado del conductor
34 7.5 Iluminación interior / espejo eléctrico / ajuste de reloj
35 7.5 Luces de estacionamiento – lado del pasajero
36 10 1995-1998: bolsa de aire
37 30 Motor del ventilador del calentador
38
Redirección
R12 Luz interior
R13 Desempañar luneta trasera
R14 Motor del ventilador del calentador
R15 Limpiaparabrisas para motocicletas
R16 Encendido
Diodo
D2 Protección de voltaje inverso

Caja de fusibles de componentes del motor

Para revisar o reemplazar un fusible o relé, retire la cubierta de la caja de fusibles en el compartimiento del motor aflojando y levantando el pestillo.

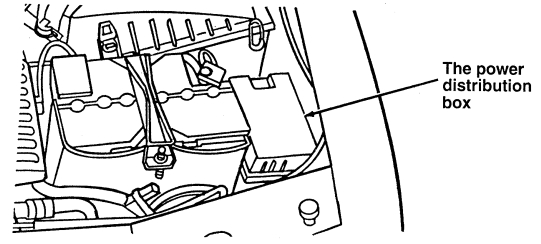

Ubicación de la caja de fusibles del componente del motor

Ilustración 1995-1998

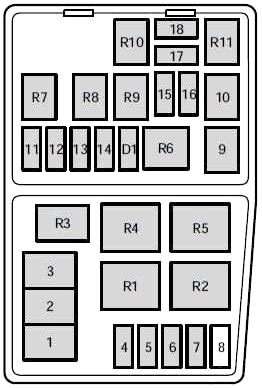

Diagrama de la caja de fusibles del departamento del motor (1995-1998)

A Componente fusionado
1 80 Fuente de alimentación de red para el sistema eléctrico del vehículo
2 60 motor de enfriamiento del ventilador
3 60 Sistema de frenos ABS, soplador de calefacción
4 20 Encendido, módulo EEC, luces de circulación diurna
5 15 Lampara de niebla
6
7 20 1998: sistema ABS
7 30 1995-1997: sistema ABS
8 30 1995-1998: bomba de aire
9 20 Control electrónico del motor (EEC)
10 20 Switch de ignición
11 3 Módulo de encendido EEC (memoria)
12 15 Sistema de advertencia de peligro y bocina
13 20 1998: sensor del sur
13 15 1995-1998: sensor del sur
14 15 Bomba de combustible accionada eléctricamente
15 10 Faro de arrendamiento bajo – (lado del pasajero)
dieciséis 10 Faro de luz de cruce – (lado del conductor)
17 10 Faro de luz alta – (lado del pasajero)
18 10 Faro de luz alta – (lado del conductor)
Redirección
R1 Luces de circulación diurna
R2 Relé del ventilador del radiador (alta velocidad)
R3 Aire acondicionado
R4 Embrague de aire acondicionado
R5 Relé del ventilador del radiador (baja velocidad)
R6 Arrancador solenoide
R7 bocina
R8 Bomba de combustible
R9 Faro de luz baja
R10 Faro de luz alta
R11 Módulo PCM
Diodo
D1 Protección de voltaje inverso

Ilustración 1999-2000

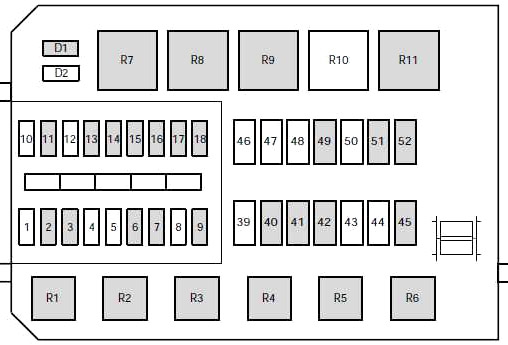

Diagrama de la caja de fusibles del departamento del motor (1999-2000)

A Componente fusionado
1
2 7.5 Alternativa
3 20 Faros antiniebla
4
5
6 3 Módulo de encendido EEC (memoria)
7 20 Sistema de advertencia de peligro y bocina
8
9 15 Bomba de combustible
10
11 20 Encendido, control electrónico del motor
12
13 20 sensor del sur
14 7.5 Módulo ABS
15 7.5 Faro de luz de cruce (lado del pasajero)
dieciséis 7.5 Faro de luz baja (lado del conductor)
17 7.5 Faro de luz alta (lado del pasajero)
18 7.5 Faro de luz alta (lado del conductor)
39
40 20 Encendido, interruptor de luz, caja de conexiones central
41 20 relé CEE
42 40 Caja de conexiones central (fusible 37 con relé de ventilador)
43
44
45 60 Encendido
46
47
48
49 60 Refrigeración del motor
50
51 60 abdominales
52 60 Caja de conexiones central (módulo temporizador central, relé de descongelación de luneta trasera, fusibles 24, 25, 27, 28, 34)
Redirección
R1 Bomba de combustible
R2 Módulo CEE
R3 Aire acondicionado
R4 Luz de cruce
R5 Luz alta
R6 bocina
R7 Arrancador solenoide
R8 Ventilador de refrigeración del motor (alta velocidad)
R9 motor de enfriamiento del ventilador
R10
R11 Luces de circulación diurna
Diodo
D1 Protección de voltaje inverso
D2

Relés fuera de las cajas de fusibles

Cambiar circuitos Ubicación
R18 Interruptor de un toque (ventana del conductor) puerta del conductor
R20
R21
R22 Faros antiniebla Escudo de alambre en el panel de instrumentos
R23 Señales de giro Columna de dirección
R24 Alarma de pánico – lado del conductor Soporte del módulo de cerradura de puerta
R25 Alarma de pánico – lado derecho Soporte del módulo de cerradura de puerta
R26
R32 Hego control de calentador Cerca del módulo PCM
