Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles Mitsubishi L200 (2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015).
Comprobación y sustitución de fusibles.
Para evitar que el sistema eléctrico se dañe por un cortocircuito o una sobrecarga, cada circuito individual está equipado con un fusible.
Use los diagramas de ubicación de fusibles y las tablas correspondientes para verificar qué fusible está relacionado con el problema. Mire a través del lado transparente del fusible para ver si el alambre de metal del interior está separado. Si es así, el fusible está quemado y debe ser reemplazado. Use un extractor de fusibles (ubicado en la tapa de la caja de fusibles del tablero) para quitar los fusibles. Colóquelo sobre el fusible que desea quitar y tire del fusible directamente fuera del bloque de fusibles. Inserte un fusible nuevo de la misma capacidad de forma segura en la ranura correspondiente.
Si el fusible no está quemado, algo más debe estar causando el problema. Haga que su distribuidor Mitsubishi Motors autorizado o un centro de reparación de su elección inspeccionen el sistema.
Observar
- Antes de reemplazar un fusible, apague siempre el elemento eléctrico correspondiente hasta el fusible y gire el interruptor de encendido a la posición «LOCK» o cambie el modo de funcionamiento a OFF.
- No repare los fusibles y nunca utilice un fusible con una capacidad superior a la indicada o cualquier otro sustituto, como alambre, lámina, etc. Esto hará que el cableado del circuito se caliente y podría provocar un incendio.
- Si el fusible de reemplazo vuelve a fundirse después de un breve período de tiempo, haga que un distribuidor autorizado de Mitsubishi Motors o un centro de reparación de su elección revisen el sistema eléctrico para encontrar y corregir la causa.
La capacidad de los fusibles y el nombre de los sistemas eléctricos protegidos por los fusibles se indican en el interior de la tapa de fusibles situada a la altura de las piernas del conductor y en el interior de la tapa de la caja de fusibles situada en el compartimento motor.
Caja de fusibles del salpicadero

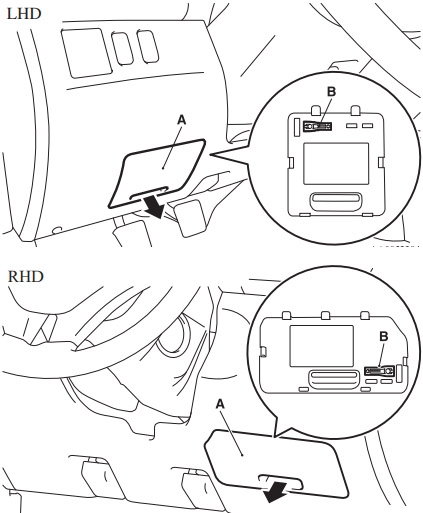

La caja de fusibles del habitáculo está situada detrás de la tapa delante del asiento del conductor en la posición que se muestra en la ilustración. Tire de la cubierta del fusible (A) para quitarla.

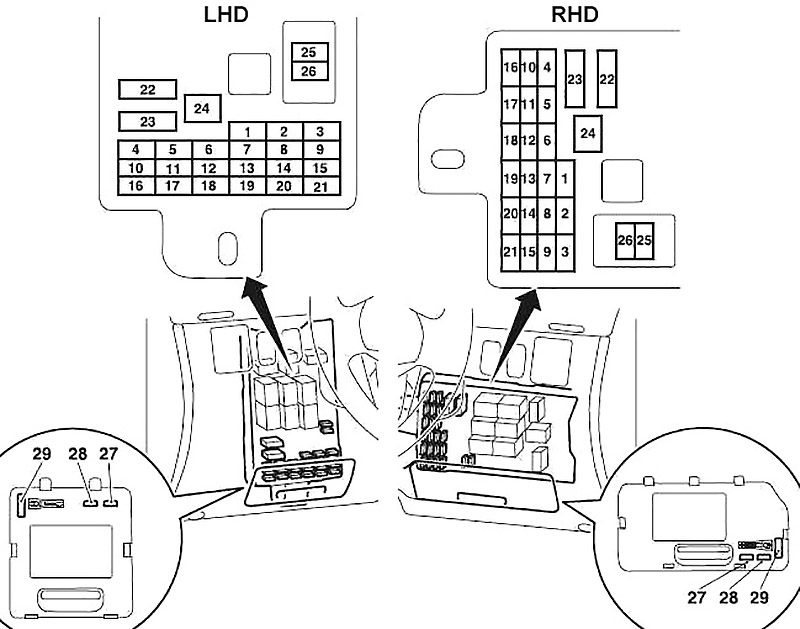

| № | Una función | A |
|---|---|---|
| 1 | Luz trasera (izquierda) | 7.5 |
| 2 | Encendedor | 15 |
| 3 | Bobina de encendido | diez |
| 4 | Inicio | 7.5 |
| 5 | Techo corredizo | 20 |
| 6 | captura incidental | 15 |
| siete | Luz trasera (derecha) | 7.5 |
| 8 | Retrovisores exteriores | 7.5 |
| 9 | Unidad de control del motor | 7.5 |
| diez | Unidad de control | 7.5 |
| 11 | Luz antiniebla trasera | diez |
| 12 | Cerradura de puerta central | 15 |
| 13 | Lampara de cuarto | diez |
| 14 | Limpiaparabrisas trasero | 15 |
| 15 | Indicador | 7.5 |
| dieciséis | Relé | 7.5 |
| 17 | Asiento con calefaccion | 20 |
| 18 | Opción | diez |
| 19 | Retrovisor exterior calefactable | 7.5 |
| 20 | Limpiaparabrisas | 20 |
| 21 | Luces de reversa | 7.5 |
| 22 | desempañar | 30 |
| 23 | Calentador | 30 |
| 24 | Asiento eléctrico | 40 |
| 25 | Radio | diez |
| 26 | Unidad controlada electrónicamente | 15 |
| 27 | Fusible de repuesto | 7.5 |
| 28 | Fusible de repuesto | 20 |
| 29 | Fusible de repuesto | 30 |
La caja de fusibles no contiene fusibles de repuesto de 10 A y 15 A. Si se funde un fusible de una de estas capacidades, reemplácelo temporalmente tomando prestado el que corresponde a:
- 10A: Radio
- 15 A: encendedor de cigarrillos
Reemplace el fusible prestado lo antes posible
Caja de fusibles del compartimiento del motor

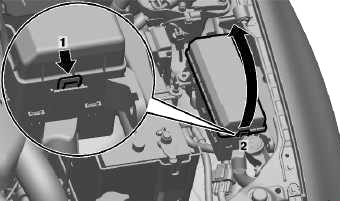

En el compartimiento del motor, la caja de fusibles está ubicada como se muestra en la ilustración.
- Pulse el botón.
- Retire la cubierta.

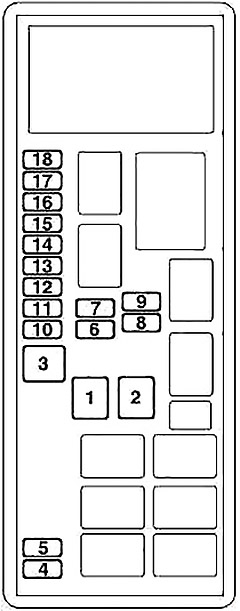

| № | Una función | A |
|---|---|---|
| 1 | — | — |
| 2 | Sistema de elevalunas eléctrico | 40 |
| 3 | switch de ignición | 40 |
| 4 | compresor de aire acondicionado | diez |
| 5 | motor del ventilador del condensador | 20 |
| 6 | Luz de carretera izquierda) | diez |
| siete | Luz alta (derecha) | diez |
| 8 | Luz de cruce (izquierda) | diez |
| 9 | Luz baja derecha) | diez |
| diez | Control del motor | 20 |
| 11 | Alternador | 7.5 |
| 12 | Luces de freno | 15 |
| 13 | bocina | diez |
| 14 | Transmisión automática | 20 |
| 15 | Luces de emergencia | diez |
| dieciséis | Bomba de combustible | 15 |
| 17 | Faros antiniebla delanteros | 15 |
| 18 | amplificador de audio | 20 |
