Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Mustang (1994, 1995, 1996, 1997, 1998).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, mire la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave del contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Siempre reemplace un fusible con uno que tenga el amperaje especificado. El uso de un fusible con un amperaje más alto puede causar daños graves en los cables y podría provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.
Si necesita revisar un fusible, siga estos pasos:
- Busque la tapa del panel de fusibles debajo ya la izquierda de la columna de dirección, en el panel de instrumentos. Tire hacia afuera de la manija debajo de la palabra «fusibles» para exponer el panel de fusibles. Apriete las dos lengüetas traseras y tire para quitar la cubierta.
- En la tapa del panel de fusibles, busque el número del fusible que desea comprobar. La siguiente cubierta del panel de fusibles le indica dónde ubicar el fusible en el panel.
- Revisa el fusible para ver si está quemado. Mire a través del lado transparente del fusible para ver si el alambre de metal del interior está separado. Si es así, el fusible debe ser reemplazado.
- Reemplace el fusible con uno que tenga el amperaje correcto.
- Vuelva a colocar la cubierta

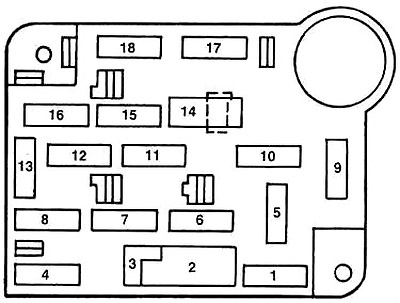

Caja de fusibles del tablero de instrumentos

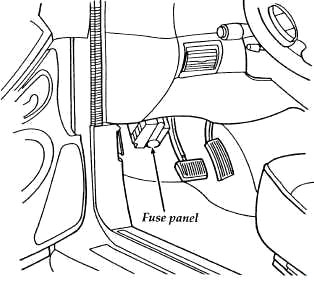

El panel de fusibles está ubicado debajo del panel de instrumentos en el lado del conductor.
| № | A | Descripción |
|---|---|---|
| 1 | 15 | Lámparas de señal de giro |
| Lámparas de marcha atrás | ||
| Módulo de bolsa de aire | ||
| Módulo DRL | ||
| Cancelar sobremarcha | ||
| Solenoide de cambio de freno | ||
| Bobina de relé retroiluminada calentada | ||
| conversión bobina de relé superior | ||
| Ilium, módulo de entrada (cierre) | ||
| 2 | 30 | Sistemas de limpiaparabrisas y lavaparabrisas |
| 4 | 10 | Módulo de airbag (energía auxiliar) |
| 5 | 15 | Interruptor de faros |
| Lámparas exteriores | ||
| Racimo ilion. | ||
| 6 | 15 | Reloj (ilion.) |
| Amplificador de control de velocidad. | ||
| Bobina de embrague de aire acondicionado | ||
| Módulo RKE (cierre) | ||
| Módulo antirrobo (cierre) | ||
| 7 | 10 | abdominales |
| 8 | 10 | Campanilla para llaves en encendido |
| Lámparas de cortesía | ||
| Lámpara del compartimiento del motor | ||
| Lámpara de la guantera | ||
| Espejos eléctricos | ||
| Radio (MCM) | ||
| Grupo de instrumentos (MCM) | ||
| Reloj | ||
| Lámpara de maletero | ||
| Antirrobo (puerta abierta sig) | ||
| 9 | 15 | Advertencia de peligro |
| luces de freno | ||
| Interbloqueo de cambio de freno sol. | ||
| 10 | 15 | IMRC (solo Cobra) |
| 20 | Sensores de oxígeno calentado | |
| 11 | 15 | Radio |
| 12 | 20 | Cortacircuitos: |
| Liberación de la tapa de la plataforma | ||
| Cerraduras de las puertas | ||
| 13 | 10 | Tablero de instrumentos |
| Lámparas de iluminación | ||
| PRNDL ilion. | ||
| Cenicero ilion. | ||
| 14 | 20 | Disyuntor: elevalunas eléctricos |
| 15 | 10 | Módulo de bajo nivel de aceite |
| Módulo de refrigerante bajo | ||
| Timbre del cinturón de seguridad | ||
| Luces de advertencia del grupo | ||
| Indicadores de grupo | ||
| dieciséis | 20 | Flash-to-pass |
| Faros antiniebla | ||
| Módulo antirrobo | ||
| Luces bajas | ||
| ext. lamparas | ||
| 17 | 30 | Motor ventilador aire acondicionado y calefacción |
| 18 | 20 | Luces de advertencia del generador |
| potencia EEC relé de bobina |

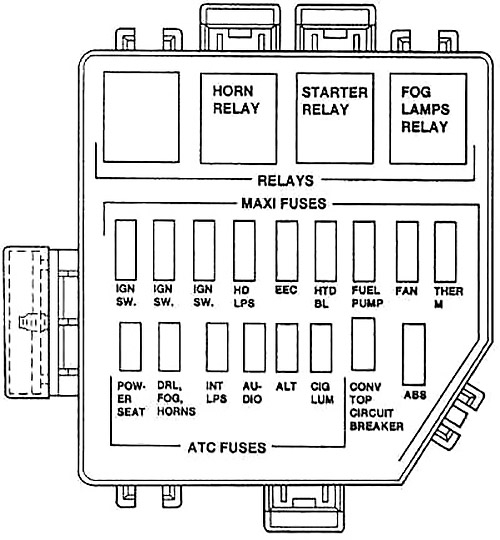

Caja de fusibles del compartimiento del motor

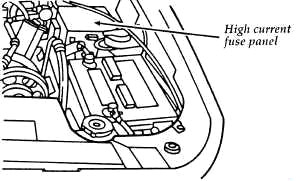

El panel de fusibles de alta corriente está ubicado en el compartimiento del motor en el faldón del guardabarros izquierdo.
| № | A | Descripción |
|---|---|---|
| SW IGN | 40 | Lámparas de señal de giro |
| Lámparas de respaldo | ||
| Módulo de bolsa de aire | ||
| Módulo DRL | ||
| Cancelar sobremarcha | ||
| Solenoide de cambio de freno | ||
| Relé de bobina de retroiluminación calentada | ||
| Bobina de relé de capota descapotable | ||
| Módulo de entrada iluminado (apagado) | ||
| HEGO (solo 4.6L) | ||
| abdominales | ||
| Módulo de bajo nivel de aceite | ||
| Módulo de refrigerante bajo | ||
| Timbre del cinturón de seguridad | ||
| Luces de advertencia del grupo | ||
| Indicadores de grupo | ||
| Módulo de cambio de transmisión (solo 4.6L) | ||
| Luces de advertencia del generador | ||
| Bobina de relé de potencia EEC | ||
| Bobina de encendido | ||
| Módulo TFI (solo 4.6L) | ||
| Relé de arranque | ||
| SW IGN | 40 | Sistemas de limpiaparabrisas y limpiaparabrisas |
| Reloj (iluminación) | ||
| Amplificador de control de velocidad. | ||
| Bobina de embrague de aire acondicionado | ||
| Módulo RKE (cierre) | ||
| Módulo antirrobo (cierre) | ||
| Radio | ||
| Ventanas eléctricas | ||
| SW IGN | 40 | Motor ventilador aire acondicionado y calefacción |
| LPS de alta definición | 50 | faros |
| Módulo de bolsa de aire (energía auxiliar) | ||
| Timbre para llave en encendido | ||
| Lámparas de cortesía | ||
| Lámpara del compartimiento del motor | ||
| Lámpara de la guantera | ||
| Espejos eléctricos | ||
| Radio (MCM) | ||
| Grupo de instrumentos (MCM) | ||
| Reloj | ||
| Lámpara de maletero | ||
| Antirrobo (sig puerta abierta) | ||
| Flash-to-pass | ||
| Luces bajas | ||
| ext. lamparas | ||
| Liberación de la tapa de la plataforma | ||
| Cerraduras de las puertas | ||
| CEE | 20 | poder de la CEE |
| HTD BL | 40 | descongelación de la luneta trasera |
| Bomba de combustible | 20 | Bomba de combustible eléctrica |
| Ventilador | 60 | elec. ventilador de accionamiento |
| abdominales | 60 | frenos antibloqueo |
| Asientos eléctricos | 25 | Asientos eléctricos |
| diurno diurno | 20 | Luces de circulación diurna |
| En t. Lámparas | 25 | Lámparas interiores |
| Audio | 25 | amplificador de radio |
| Amplificador de subwoofer | ||
| alternativa | 20 | Regulador generador |
| Encendedor | 30 | Encendedor |
| PowerPoint | ||
| Techo descapotable | 30 | Disyuntor: Techo convertible |
| Thermactor | 30 | Thermactor (modelos Cobra) |
