Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Mustang (1999, 2000, 2001, 2002, 2003, 2004).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, mire la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave del contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Siempre reemplace un fusible con uno que tenga el amperaje especificado. El uso de un fusible con un amperaje más alto puede causar daños graves en los cables y podría provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.
Diagrama de la caja de fusibles del panel de instrumentos
El panel de fusibles está ubicado debajo ya la izquierda del volante junto al pedal del freno. Retire la cubierta del panel para acceder a los fusibles.
| № | A | Descripción |
|---|---|---|
| 1 | 20 | Encendedor |
| 2 | 20 | Controles del motor |
| 3 | – | No utilizado |
| 4 | 10 | Faro de luz baja derecha |
| 5 | 15 | Grupo de instrumentos, interruptor de control de tracción |
| 6 | 20 | Relé del motor de arranque |
| 7 | 15 | GEM, Lámparas Interiores |
| 8 | 20 | Controles del motor |
| 9 | 30 | 2002-2004: subwoofers Mach 460 |
| 10 | 10 | Faro delantero izquierdo de luz baja |
| 11 | 15 | Lámparas de marcha atrás |
| 12 | 2 | 2003-2004: PCV calentado |
| 13 | 15 | Intermitente electrónico |
| 14 | – | No utilizado |
| 15 | 15 | Poder Lumbar |
| dieciséis | – | No utilizado |
| 17 | 15 | Servo de control de velocidad, actuador de bloqueo de cambio |
| 18 | 15 | Intermitente electrónico |
| 19 | 15 | Interruptor de espejo eléctrico, GEM, antirrobo. Relé, cerraduras eléctricas de puertas, interruptores de puerta entreabierta |
| 20 | 15 | Interruptor de techo convertible |
| 21 | 5 | Grupo de instrumentos y memoria de control del motor |
| 22 | – | No utilizado |
| 23 | 15 | Embrague del aire acondicionado, interruptor del desempañador |
| 24 | 30 | Motor del ventilador de control de clima |
| 25 | 25 | Apertura de la tapa del maletero |
| 26 | 30 | LimpiaparabrisasMotor de limpiaparabrisas, relés de limpiaparabrisas |
| 27 | 25 | Radio |
| 28 | 15 | GEM, interruptor de cancelación de sobremarcha |
| 29 | 15 | Módulo ABS |
| 30 | 15 | Módulo de luces de circulación diurna (DRL) |
| 31 | 10 | Conector de enlace de datos |
| 32 | 15 | Radio, reproductor de CD (1999-2001), GEM |
| 33 | 15 | Interruptor de lámpara de parada, interruptor de desactivación de control de velocidad |
| 34 | 20 | Grupo de instrumentos, CCRM, conector de enlace de datos, módulo transceptor Securilock |
| 35 | 15 | Actuador de bloqueo de cambios, PCM, servo de control de velocidad, módulo ABS |
| 36 | 15 | Módulo de control de bolsas de aire |
| 37 | 10 | Iluminación ajustable |
| 38 | 20 | Luces altas |
| 39 | 5 | JOYA |
| 40 | – | No utilizado |
| 41 | 15 | Luz de freno |
| 42 | – | No utilizado |
| 43 | 20 | Disyuntor: Ventanas eléctricas |
| 44 | – | No utilizado |

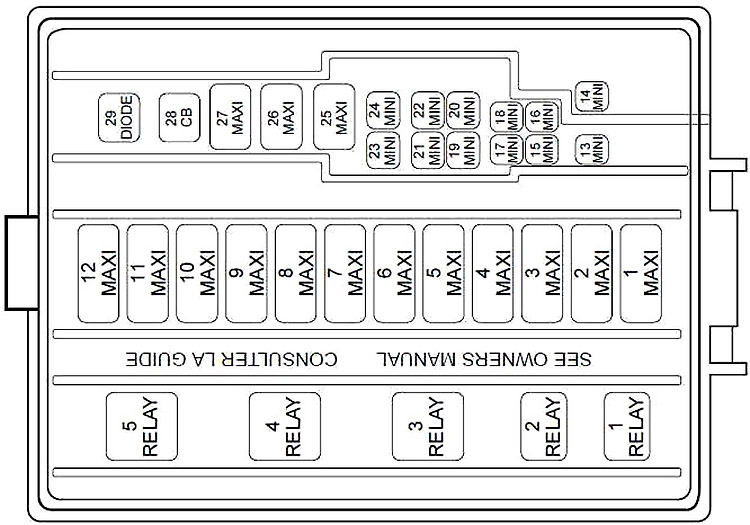

Diagrama de la caja de fusibles del compartimiento del motor
La caja de distribución de energía está ubicada en el compartimiento del motor.
| № | A | Descripción |
|---|---|---|
| 1 | 50 | V8: Motor de ventilador de enfriamiento eléctrico |
| 30 | V6: Motor del ventilador de enfriamiento eléctrico (disyuntor) | |
| 2 | 30 | faros |
| 3 | 40 | Relé del motor de arranque, interruptor de encendido |
| 4 | 40 | Switch de ignición |
| 5 | 40 | Switch de ignición |
| 6 | 40 | Panel de fusibles I/P, grupo de instrumentos, módulo de control del tren motriz (PCM) |
| 7 | 30 | 1999-2002: Inyección de aire secundaria (solo 3.8L) |
| 8 | 50 | Módulo ABS |
| 9 | 20 | Toma de corriente auxiliar |
| 10 | 30 | Farolas |
| 11 | 30 | Control de descongelación de la ventana trasera |
| 12 | 40 | Ventanas eléctricas (1999-2002), cerraduras eléctricas |
| 13 | 30 | 2003-2004: amplificadores derechos MACH 1000 |
| 14 | 20 | Bomba de combustible |
| 15 | 10 | 1999-2002: Radio |
| 30 | 2003-2004: amplificadores izquierdos MACH 1000 | |
| dieciséis | 20 | bocina |
| 17 | 20 | Sistema de anti bloqueo de frenos |
| 18 | 25 | Asientos eléctricos |
| 19 | 10 | 2002-2004: bomba del intercooler (solo Cobra) |
| 20 | 20 | Generador |
| 21 | – | No utilizado |
| 22 | – | No utilizado |
| 23 | – | No utilizado |
| 24 | 20 | Presión de aire acondicionado |
| 25 | – | No utilizado |
| 26 | 30 | PCM |
| 27 | 20 | Módulo DRL, relé de faros antiniebla |
| 28 | 25 | Disyuntor: Techo convertible |
| R1 | Interrupción de luz antiniebla | |
| R2 | En t. Limpiaparabrisas | |
| R3 | Limpiaparabrisas ALTO / BAJO | |
| R4 | Inicio | |
| R5 | Faros antiniebla | |
