Diagrama de la caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles Mitsubishi Grandis (2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011).
Comprobación y sustitución de fusibles.
Para evitar que el sistema eléctrico se dañe por un cortocircuito o una sobrecarga, cada circuito individual está equipado con un fusible.
Use los diagramas de ubicación de fusibles y las tablas correspondientes para verificar qué fusible está relacionado con el problema. Mire a través del lado transparente del fusible para ver si el alambre de metal del interior está separado. Si es así, el fusible está quemado y debe ser reemplazado. Utilice un extractor de fusibles para quitar los fusibles. Colóquelo sobre el fusible que desea quitar y tire del fusible directamente fuera del bloque de fusibles. Inserte un fusible nuevo de la misma capacidad de forma segura en la ranura correspondiente.
Si el fusible no está quemado, algo más debe estar causando el problema. Haga que su distribuidor Mitsubishi Motors autorizado o un centro de reparación de su elección inspeccionen el sistema.
Observar
- Antes de reemplazar un fusible, apague siempre el elemento eléctrico correspondiente hasta el fusible y gire el interruptor de encendido a la posición «LOCK» o cambie el modo de funcionamiento a OFF.
- No repare los fusibles y nunca utilice un fusible con una capacidad superior a la indicada o cualquier otro sustituto, como alambre, lámina, etc. Esto hará que el cableado del circuito se caliente y podría provocar un incendio.
- Si el fusible de reemplazo vuelve a fundirse después de un breve período de tiempo, haga que un distribuidor autorizado de Mitsubishi Motors o un centro de reparación de su elección revisen el sistema eléctrico para encontrar y corregir la causa.
La capacidad de los fusibles y el nombre de los sistemas eléctricos protegidos por los fusibles se indican en la tapa de la caja de fusibles (vehículos con volante a la izquierda) o caja personal (vehículos con volante a la derecha) y dentro de la tapa de la caja de fusibles para fusibles ubicada en el compartimiento del motor.
Caja de fusibles del salpicadero
La caja de fusibles en el compartimiento de pasajeros está ubicada detrás de la tapa de fusibles a la izquierda del volante (vehículos con volante a la izquierda) o en la caja personal (vehículos con volante a la derecha) frente al asiento del conductor en la posición que se muestra en la ilustración.

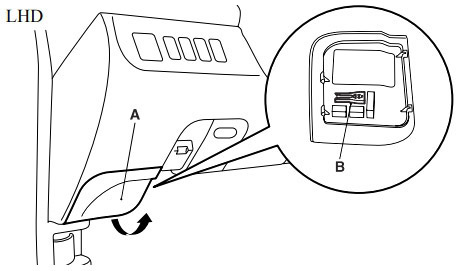

Volante a la izquierda: tire de la tapa de la caja de fusibles (A) para quitarla.

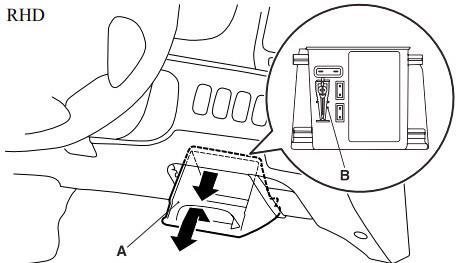

Volante a la derecha: abra el maletero personal (A) y tire de él hacia usted, levantándolo para sacarlo.

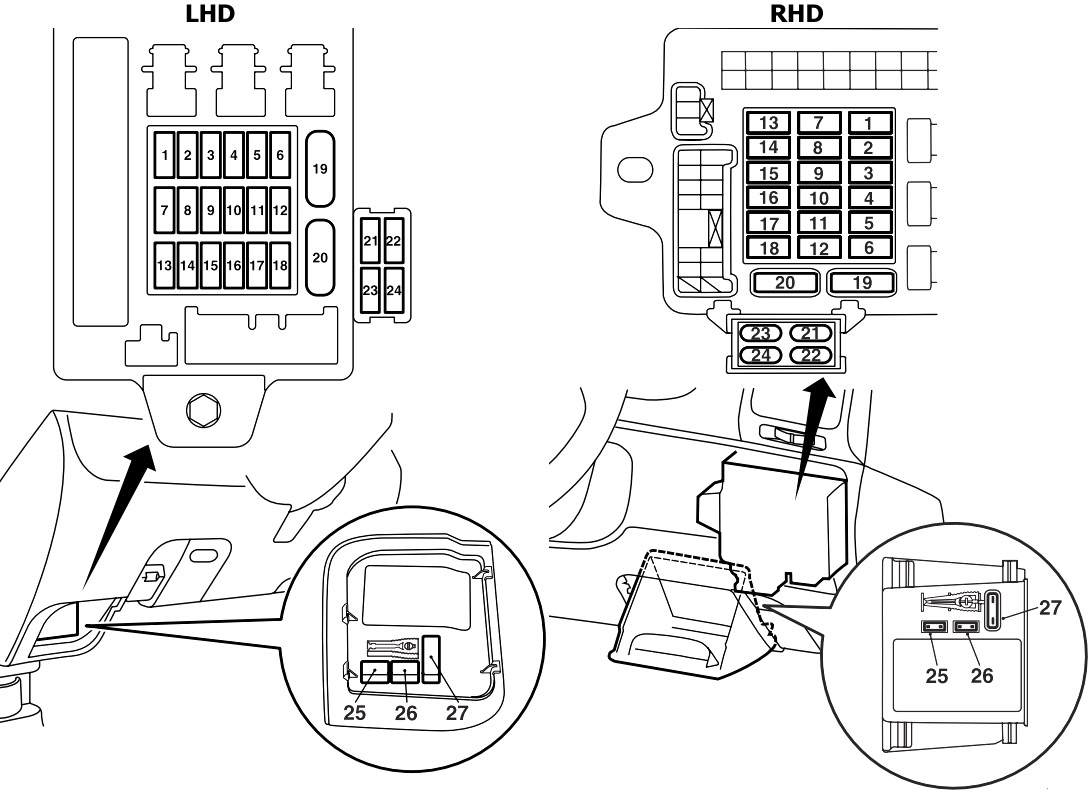

| № | Una función | A |
|---|---|---|
| 1 | Bobina de encendido | diez |
| 2 | Indicador | 7.5 |
| 3 | Luz de marcha atrás | 7.5 |
| 4 | Regulador de velocidad | 7.5 |
| 5 | Relé | 7.5 |
| 6 | Retrovisor exterior calefactable | 7.5 |
| siete | Limpiaparabrisas | 30 |
| 8 | Control del motor | 7.5 |
| 9 | captura incidental | 15 |
| diez | — | — |
| 11 | Retrovisores exteriores | 7.5 |
| 12 | Control del motor | 7.5 |
| 13 | — | — |
| 14 | Limpiaparabrisas trasero | 15 |
| 15 | Cerraduras de puertas centrales | 15 |
| dieciséis | Luz antiniebla trasera | diez |
| 17 | — | — |
| 18 | — | — |
| 19 | Calentador | 30 |
| 20 | Desempañante de la ventana trasera | 30 |
| 21 | Techo corredizo | 20 |
| 22 | Asiento con calefaccion | 20 |
| 23 | Aire acondicionado trasero | 20 |
| 24 | Entrada | diez |
| 25 | Fusible de repuesto | 30 |
| 26 | Fusible de repuesto | 20 |
| 27 | Fusible de repuesto | 30 |
Los fusibles de repuesto se encuentran en la tapa de la caja de fusibles (vehículos con volante a la izquierda) o en la tapa de la caja personal (vehículos con volante a la derecha). Utilice siempre un fusible de la misma capacidad para el reemplazo.
La caja de fusibles no contiene fusibles de repuesto de 7,5 A, 10 A y 15 A. Si se funde un fusible de una de estas capacidades, reemplácelo temporalmente tomando prestado el que corresponde a:
- 5 A: Retrovisores exteriores 10 A: Radio (Compartimiento del motor)
- 15 A: encendedor de cigarrillos
Reemplace el fusible prestado lo antes posible.
Caja de fusibles del compartimiento del motor

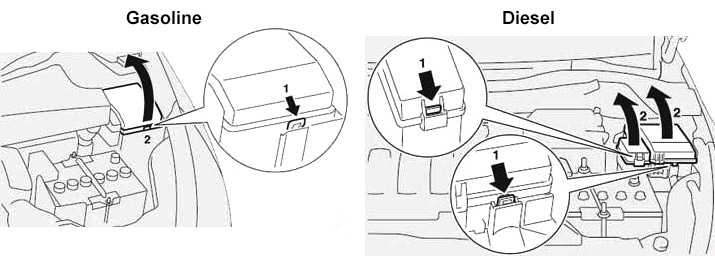

En el compartimiento del motor, la caja de fusibles está ubicada como se muestra en la ilustración.
- Pulse el botón.
- Retire la cubierta.

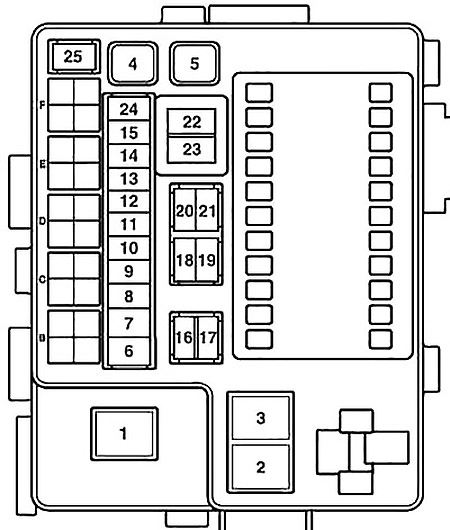

Diagrama
| № | Una función | A |
|---|---|---|
| 1 | gasolina: — | — |
| Diésel: Batería | 60 | |
| 2 | Combustible: Motor del ventilador del radiador | 50 |
| Diésel: motor del ventilador del radiador | 40 | |
| 3 | Sistema de freno antibloqueo | 30 |
| 4 | Sistema de freno antibloqueo | 40 |
| 5 | Sistema de elevalunas eléctrico | 40 |
| 6 | Faros antiniebla delanteros | 15 |
| siete | Gasolina: alimentado por red | 15 |
| Gasolina: captura incidental | ||
| Diésel: captura incidental | 15 | |
| 8 | bocina | diez |
| 9 | Gasolina: control del motor | 20 |
| Diésel: control del motor | diez | |
| diez | Aire acondicionado | diez |
| 11 | Luces de freno | 15 |
| 12 | Esencia: Cuerno | 15 |
| Gasolina: descongelador de limpiaparabrisas | ||
| Diésel: — | — | |
| 13 | Aceite: Alternador | 7.5 |
| Diésel: Arrancador | 25 | |
| 14 | Advertencia de peligro | diez |
| 15 | Combustible: Transmisión automática | 20 |
| Diésel: — | — | |
| dieciséis | Luz alta (derecha) | diez |
| 17 | Luz de carretera izquierda) | diez |
| 18 | 55 W (H1): luz de cruce del faro (derecha) | diez |
| 35 W (D2R): luz de cruce del faro (derecha) | 20 | |
| 19 | 55 W (H1): luz de cruce del faro (izquierda) | diez |
| 35 W (D2R): luz de cruce del faro (izquierda) | 20 | |
| 20 | Luz trasera (derecha) | 7.5 |
| 21 | Luz trasera (izquierda) | 7.5 |
| 22 | Para salvaguardar | 15 |
| 23 | Radio | diez |
| 24 | Bomba de combustible | 15 |
| 25 | Combustible: Portón trasero eléctrico | — |
| Diésel: — | — |

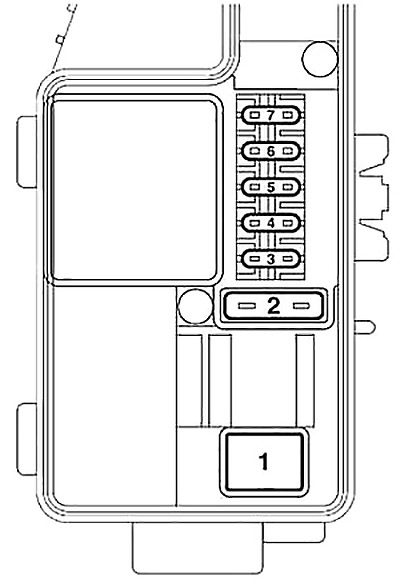

Caja de fusibles adicional (diésel)
| № | Una función | A |
|---|---|---|
| 1 | Abanico condensador | 30 |
| 2 | Control del motor | 30 |
| 3 | Panel de control | diez |
| 4 | relé de brillo | diez |
| 5 | Bloque de válvulas | diez |
| 6 | inmovilizador | 7.5 |
| siete | tubería de calefacción | diez |
