Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Mustang (2005, 2006, 2007, 2008, 2009).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, mire la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave del contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Siempre reemplace un fusible con uno que tenga el amperaje especificado. El uso de un fusible con un amperaje más alto puede causar daños graves en los cables y podría provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

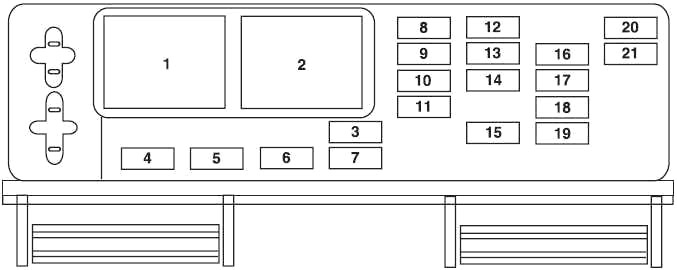

Diagrama de la caja de fusibles del panel de instrumentos
El panel de fusibles está ubicado en el área inferior del lado del pasajero detrás del panel inferior. Retire la cubierta del panel de moldura y la cubierta de fusibles para acceder a los fusibles.
| № | A | Descripción |
|---|---|---|
| 3 | 10 | Relé de potencia del limpiaparabrisas/motor del ventilador |
| 4 | 5 | Espejos eléctricos |
| 5 | – | No utilizado |
| 6 | 5 | Feeds de retardo de accesorios |
| 7 | 10 | 2005: cancelación de sobremarcha |
| 2006, convertible: Overdrive cancelar | ||
| 2007-2009: espejo electrocrómico | ||
| 5 | 2006, cupé: cancelación de sobremarcha | |
| 8 | 10 | Clúster, conector de enlace de datos (DLC) |
| 9 | – | No utilizado |
| 10 | 5 | Módulo de detección de intrusos (15M), control de clima |
| 11 | No utilizado | |
| 12 | 5 | Control climatico. Encendido |
| 13 | – | No utilizado |
| 14 | 5 | Interruptor de ciclo de aire acondicionado |
| 15 | 10 | Potencia de encendido/apagado del freno (BOO) |
| dieciséis | 5 | Grupo |
| 17 | 10 | Módulo de control de sujeción (RCM), Sistema de detección de pasajeros y ocupantes (PODS), Indicador de desactivación de la bolsa de aire del pasajero (PADI) |
| 18 | 10 | Sistema de frenos antibloqueo (ABS), calentador de válvula de ventilación positiva del cárter (PCV) (2005-2006), encendido (2005-2006) |
| 19 | 5 | Relés del módulo de control del tren motriz (PCM), sistema antirrobo pasivo (PATS), luz de advertencia de la bolsa de aire del grupo de instrumentos (2007-2009) |
| 20 | 10 | Radio (Inicio) |
| 21 | 10 | Relé de arranque |
| 1 | Accesorio retardo # 1 | |
| 2 | No utilizado | |

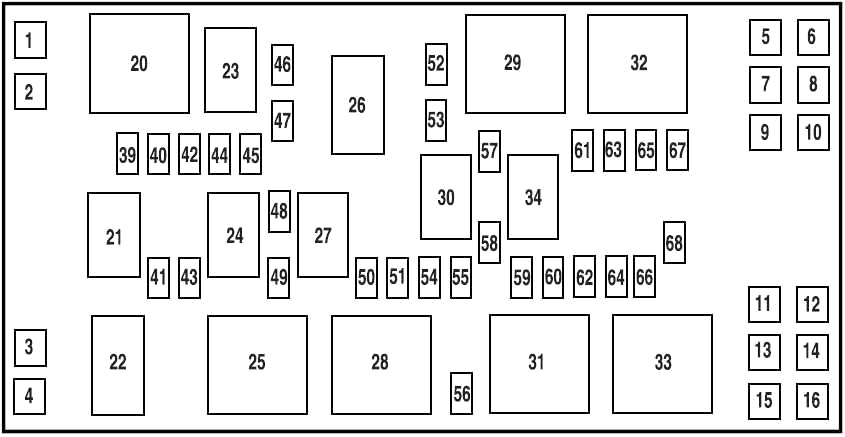

Diagrama de la caja de fusibles del compartimiento del motor
La caja de distribución de energía está ubicada en el compartimiento del motor. La caja de distribución de energía contiene fusibles de alta corriente que protegen los sistemas eléctricos principales de su vehículo contra sobrecargas.
No pruebe los contactos de los fusibles y relés en la caja de distribución de energía, ya que se producirán daños que causarán una funcionalidad eléctrica incorrecta o la pérdida de la misma.
| № | A | Descripción |
|---|---|---|
| 1 | – | No utilizado |
| 2 | 30 | Soplador de climatización |
| 3 | 40 | Ventilador |
| 4 | 30 | Inicio |
| 5 | 30 | 2005: motor de la ventana delantera derecha |
| 2006-2009: motor de la ventana delantera izquierda | ||
| 6 | 30 | Amplificador trasero (radio Shaker 1000) |
| 7 | 30 | 2005: motor de la ventana delantera izquierda |
| 2006-2009: motor de la ventana delantera derecha | ||
| 8 | 40 | Sistema de frenos antibloqueo (ABS) # 1 |
| 9 | 30 | Amplificador trasero (radio Shaker 1000) |
| 10 | 30 | limpiaparabrisas |
| 11 | 30 | Motor de la luneta trasera izquierda (solo descapotable) |
| 12 | 30 | Motor de la ventana trasera derecha (solo convertible) |
| 13 | 40 | capota descapotable |
| 14 | 30 | 2005-2006: Asiento |
| 2007-2009: asiento del conductor | ||
| 15 | 30 | 2007-2009: asiento del pasajero |
| dieciséis | 30 | Amplificador frontal (radio Shaker 500) |
| 39 | 15 | 2007-2009: Motor nº 4 |
| 40 | 15 | Motor # 2 |
| 41 | 15 | Bomba de combustible |
| 42 | 15 | Motor # 3 |
| 42 | 15 | Motor # 3 |
| 43 | 10 | Alternador |
| 44 | 10 | accesorio retrasado |
| 45 | 10 | PCM |
| 46 | 25 | bocina |
| 47 | 15 | Motor # 1 |
| 49 | 15 | Embrague de aire acondicionado |
| 50 | 15 | Luces altas |
| 51 | 10 | capota descapotable |
| 52 | 30 | Desempañador trasero |
| 54 | 10 | 2005-2006: retraso PCM |
| 20 | 2008-2009: faro HID izquierdo | |
| 55 | 20 | 2008-2009: faro HID derecho |
| 56 | 20 | Radio, SDARS (2007-2009) |
| 57 | 20 | Liberación de la tapa del maletero |
| 58 | 15 | Faros antiniebla |
| 59 | 30 | SJB # 5 (Caja de fusibles del panel de instrumentos) |
| 60 | – | No utilizado |
| 61 | 20 | Toma de corriente #1 (Cuadro de instrumentos) |
| 62 | 20 | SJB # 7 (Caja de fusibles del panel de instrumentos) |
| 63 | 30 | SJB # 6 (Caja de fusibles del panel de instrumentos) |
| 64 | 20 | Toma de corriente #2 (Consola) |
| sesenta y cinco | 30 | ABS # 2 |
| 66 | 25 | 2007-2009: Asientos con calefacción |
| 67 | 30 | SJB # 4 (Caja de fusibles del panel de instrumentos) |
| 68 | 20 | Encendido |
| 20 | PCM # 2 | |
| 21 | Bomba de combustible | |
| 22 | Inicio | |
| 23 | 2005-2006: PCM #1 | |
| 24 | Embrague de aire acondicionado | |
| 25 | Ventilador de refrigeración (alta velocidad) | |
| 26 | bocina | |
| 27 | Luces altas | |
| 28 | Ventilador de refrigeración (baja velocidad) | |
| 29 | Desempañador trasero | |
| 30 | Faros antiniebla | |
| 31 | Techo convertible (arriba) | |
| 32 | Soplador de climatización | |
| 33 | Techo convertible (abajo) | |
| 34 | 2006-2009: tapa del maletero | |
| 48 | 2005-2008: embrague de aire acondicionado | |
| 53 | PCM | |
Relé auxiliar
En los vehículos equipados con asientos con calefacción, hay una caja de relés ubicada detrás del área del interruptor de los faros que contiene dos microrrelés para los asientos con calefacción del conductor y del pasajero.
Relé auxiliar con faros HID
En los vehículos (2008-2009) equipados con faros delanteros HID, una caja de relé auxiliar está ubicada debajo del cofre en el frente del lado derecho del compartimiento del motor. Esta caja de relés auxiliares contiene los relés de los faros HID delanteros derecho e izquierdo.
| № | Descripción |
|---|---|
| 1 | Faro HID izquierdo |
| 2 | Faro HID derecho |
| 3 | No utilizado |
| 4 | No utilizado |
