Diagrama de caja de fusibles (disposición de fusibles) y fusibles Ford F150, F250, F350 (1987, 1988, 1989, 1990, 1991) asignados.
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las piezas eléctricas de su vehículo no funcionan, es posible que el sistema se sobrecargue y se queme un fusible o se dispare un disyuntor. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, busque la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave de contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Reemplace un fusible con el amperaje especificado. Si se usa un fusible con un amperaje más alto, puede causar daños severos al cable y puede provocar un incendio.
- No reemplace un fusible roto con nada que no sea un fusible nuevo. Utilice siempre un fusible seguro del mismo color.
- Para reducir el riesgo de descarga eléctrica, siempre vuelva a colocar la tapa de la caja de distribución de energía antes de recargar la batería o rellenar los depósitos de líquido.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

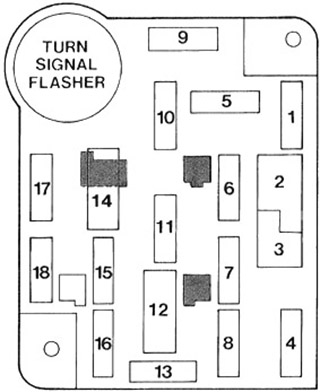

Diagrama de la caja de fusibles del habitáculo
| № | A | Componentes de protección |
|---|---|---|
| 1 | 15 | Semáforos, Luces de Peligro, Control de Velocidad |
| 2 | 7 | Disyuntor: Motor del limpiaparabrisas |
| 3 | – | – |
| 4 | 15 | Interruptor de faros, luces exteriores, iluminación del tablero |
| 5 | 15 | Señales de giro, luces de reversa, transmisión de sobremarcha, luz de mapa en el techo |
| 6 | 15 | Control de velocidad, accesorios y 4WD, control auxiliar de batería, reloj digital, desempañador de ventana trasera, control de carburador de retroalimentación (4.9L), interruptor de limpiaparabrisas, módulo de control de interruptor electrónico, frenos antibloqueo traseros |
| 7 | – | – |
| 8 | 15 | Luces de cortesía, luces de techo, luz de carga, luz de guantera, zumbador de advertencia, radio |
| 9 | 30 | Calefactor o A/C-Calefacción |
| 10 | 5 | Iluminación de instrumentos (Radio, Grupo de herramientas, Interruptor de limpiaparabrisas y lavaparabrisas, Interruptor de sobremarcha, Interruptor de control de interruptor 4WD, Control de calefacción de aire acondicionado, Desplazamiento de la ventana trasera, Bandeja de velocidad, Encendedor de cigarrillos), Interruptor de faros, Mitigación de reloj, Atenuación Demostración de radio |
| 20 | Frenos traseros antibloqueo | |
| 11 | 15 | Iluminación de radio y reloj, iluminación de interruptor de faros |
| 10 | Radio | |
| 12 | 30 | Disyuntor: Cerraduras de puertas eléctricas |
| 25 | Control de caja de transferencia | |
| 25 | Ventanilla eléctrica del portón trasero, espejos eléctricos | |
| 13 | 5 | Iluminación del salpicadero |
| 14 | 30 | Disyuntor: Ventanas eléctricas |
| 25 | Ventana Ventana eléctrica | |
| 15 | 10 | Depósito de combustible auxiliar, interruptor |
| dieciséis | 30 | Relé de bocina (con control de crucero), puente de relé de bocina (sin control de crucero), puente de cigarrillos, control de velocidad, iluminación de cenizas |
| 20 | Cuerno, Encendedor De Cigarrillos | |
| 10 | bocina | |
| 17 | 5 | Iluminación de instrumentos de atenuación, radio reloj y pantalla |
| 20 | Frenos traseros antibloqueo | |
| 18 | 15 | Cuadro de instrumentos, zumbador del asiento, indicadores de advertencia, tacómetro, control de bujías incandescentes diésel (6,9 l, 7,3 l), indicadores diésel (6,9 l, 7,3 l), control electrónico del motor (EEC), circuitos del carburador, calentador del estrangulador, control de la bomba de combustible eléctrica ( 7,5 l), resistencia de diodo de advertencia de freno doble, interruptor de advertencia de vacío bajo (6,9 l, 7,3 l) |
