Diagrama de fusibles Toyota Avalon (GSX30) (2005-2012)
Tabla de contenidos
Esquema de la caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Toyota Avalon (GSX30 / XX30) (2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012).
Comprobación y sustitución de fusibles
Los fusibles están diseñados para fundirse antes de que se dañe todo el mazo de cables. Si alguno de los componentes eléctricos no funciona, es posible que se haya fundido un fusible. Si esto sucede, revise y reemplace los fusibles si es necesario.
- Apague el interruptor del motor (con un sistema de llave inteligente – apague el interruptor de “PARADA DE ARRANQUE DEL MOTOR”) y apague todos los accesorios eléctricos.
- Abra la tapa de la caja de fusibles.
- Consulte los diagramas a continuación para obtener más detalles sobre el fusible que debe comprobarse.
- Retire el fusible con la herramienta de extracción.
- Compruebe si el fusible está fundido; si el cable delgado interior está roto, el fusible se ha fundido.
- Reemplace el fusible fundido con un fusible nuevo de la clasificación correcta.
Observar
- No utilice nunca un fusible con un amperaje superior al indicado y no utilice ningún otro objeto en lugar de un fusible, ni siquiera como solución temporal. Puede provocar daños graves o incluso un incendio.
- Utilice siempre un fusible Toyota original o equivalente.
- No modifique los fusibles ni las cajas de fusibles.
- Si el fusible reemplazado se funde nuevamente, haga que un concesionario Toyota autorizado, un reparador u otro profesional debidamente calificado y equipado inspeccione el vehículo.

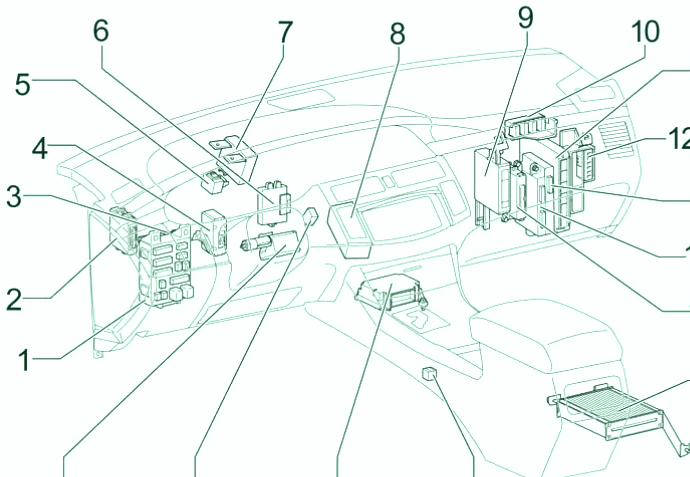

Compartimiento de pasajero
- Caja de fusibles
- ECU de nivelación de faros
- Cuerpo de la ECU
- ECU de control de distancia
- Intermitente intermitente
- Código del inmovilizador ECU (con sistema de llave inteligente)
ECU de la llave del transpondedor (sin sistema de llave inteligente) - Lado del conductor J / B
- Conjunto de control de A / C
- Amplificador de aire acondicionado
- Lado del pasajero J / B
- Módulo de control del motor
- Conector de unión (CAN)
- ECU de puerta de enlace
- ECU de llave inteligente
- ECU de control de fuente de energía
- Amplificador de componente estéreo
- ECU de control de bloqueo de marchas
- Centro de montaje del sensor de airbag
- Amplificador de llave transpondedor
- ECU de bloqueo de dirección

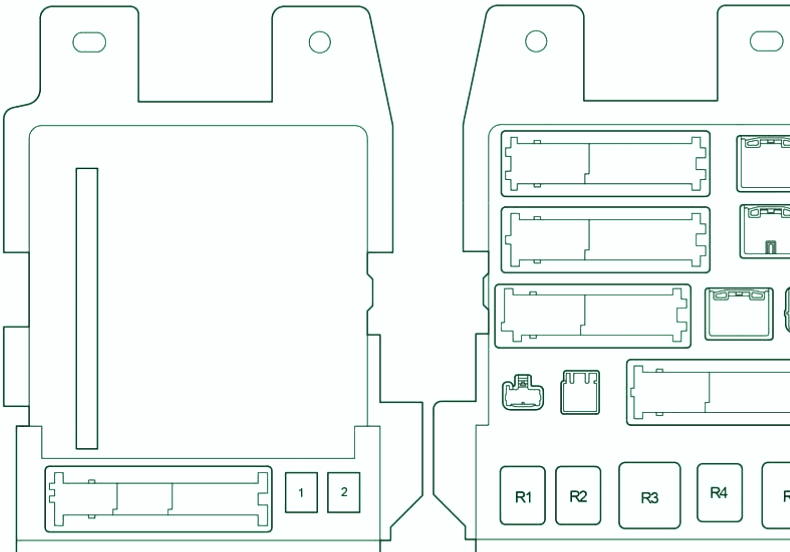

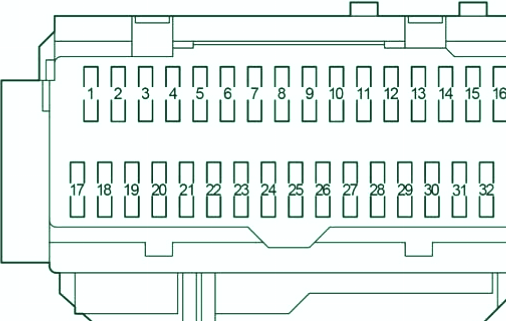

Diagrama de la caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del tablero de instrumentos del lado del conductor. Retire la cubierta.
| № | Fusible | A | Circuito |
|---|---|---|---|
| 1 | PUERTA RR | 25 | 2005-2009: elevalunas eléctrico (para pasajero trasero derecho) |
| 20 | 2010-2012: elevalunas eléctrico (para pasajero trasero derecho) | ||
| 2 | PUERTA RL | 25 | 2005-2009: elevalunas eléctrico (para pasajero trasero izquierdo) |
| 20 | 2010-2012: elevalunas eléctrico (para pasajero trasero izquierdo) | ||
| 3 | PUERTA FR | 25 | 2005-2009: elevalunas eléctrico (pasajero delantero), sistema de memoria de posición de conducción |
| 20 | 2010-2012: elevalunas eléctrico (pasajero delantero), sistema de memoria de posición de conducción | ||
| 4 | NIEBLA | 15 | Faros antiniebla delanteros |
| 5 | OBD | 7.5 | Sistema de diagnóstico a bordo |
| 6 | MPX-B | 7.5 | Sistema de comunicación multiplex |
| 7 | – | – | – |
| 8 | P / W | 25 | 2005-2009: Power widow, sistema de memoria de posición de conducción |
| PUERTA FL | 20 | 2010-2012: elevalunas eléctrico, sistema de memoria de posición de conducción | |
| 9 | OPN COMBUSTIBLE | 7.5 | Abridor de puerta de llenado de combustible |
| diez | AM1 | 7.5 | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de arranque, sistema de encendido |
| 11 | A / C | 7.5 | Sistema de aire acondicionado |
| 12 | S-HTR | 20 | 2008-2012: sistema de aire acondicionado |
| 13 | PUERTA №2 | 25 | Sistema de comunicación multiplex |
| 14 | S / TECHO | 30 | Techo corredizo eléctrico |
| 15 | COLA | diez | Luces de estacionamiento, luces de matrícula, luces traseras, luces de posición laterales delanteras y traseras |
| dieciséis | FIRMAR | 7.5 | Calefacción de asiento, sistema de navegación, intermitente de emergencia, sistema de transmisión automática controlado electrónicamente, iluminación de la guantera, iluminación del tablero, tomas de corriente |
| 17 | ECU IG №1 | 7.5 | 2005-2006: pantalla central, sistema de control de bloqueo de engranajes, techo corredizo eléctrico, sistema de comunicación multiplex |
| diez | 2007-2012: pantalla central, sistema de control de bloqueo de marcha, techo corredizo eléctrico, sistema de comunicación multiplex, sistema de control de la presión de los neumáticos (advertencia) | ||
| 18 | ECU IG №2 | 7.5 | Sistema de frenos antibloqueo, sistema de control de crucero láser dinámico, sistema de nivelación automática de faros, sistema de control de estabilidad del vehículo, sistema de comunicación multiplex |
| 19 | HTR | 7.5 | Sistema de aire acondicionado, iluminación del tablero, ventilador eléctrico |
| 20 | COMP A / C | 7.5 | Sistema de aire acondicionado |
| 21 | S-HTR | 20 | 2005-2007: sistema de aire acondicionado |
| 22 | CALIBRE №1 | diez | Luces de marcha atrás, sistema de navegación, intermitentes de emergencia |
| 23 | WIP | 30 | Limpiaparabrisas |
| 24 | RR S / SOMBRA | diez | Visera solar eléctrica trasera |
| 25 | – | – | No utilizado |
| 26 | IGN | diez | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema inmovilizador del motor, sistema de airbag SRS, sistema de clasificación de ocupantes del pasajero delantero, sistema de llave inteligente, sistema de arranque |
| 27 | CALIBRE №2 | 7.5 | Manómetros y medidores, pantalla central |
| 28 | ECU-ACC | 7.5 | Espejos eléctricos, pantalla central, sistema de bloqueo de marcha, sistema de comunicación multiplex |
| 29 | CIGARRILLO | 15 | Encendedor |
| 30 | ENCHUFE PWR | 15 | Enchufe |
| 31 | RADIO №2 | 7.5 | Sistema de audio |
| 32 | MIR HTR | diez | Desempañador de retrovisor exterior |
| № | Fusible | A | Circuito |
|---|---|---|---|
| 1 | P / ASIENTO | 30 | Asientos eléctricos |
| 2 | POTENCIA | 30 | Ventanas eléctricas |
| R1 | Faros antiniebla | ||
| R2 | Luces traseras | ||
| R3 | Relé accesorio (ACC) | ||
| R4 | Relé de potencia (PWR) | ||
| R5 | Encendido (IG1) | ||

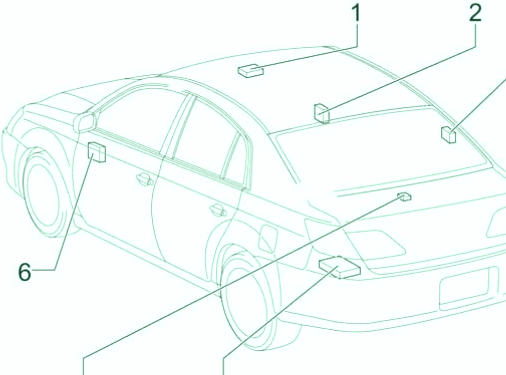

- ECU de control de techo corredizo
- ECU de control de retrovisor exterior (derecho)
- Receptor de control de puerta
- ECU de navegación
- Relé del parasol trasero
- ECU de control de retrovisor exterior (LH)

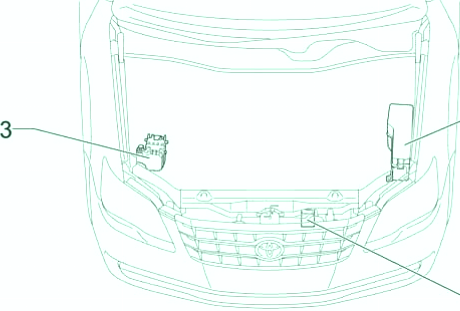

Compartimiento del motor
- Caja de fusibles
- ECU del ventilador de enfriamiento
- Calculadora de control de deslizamiento con actuador

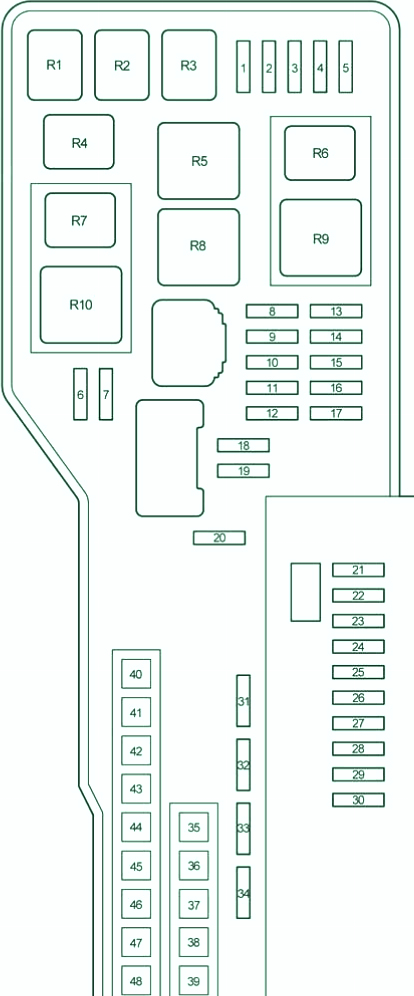

Diagrama de la caja de fusibles del compartimento del motor
Empuje la pestaña y levante la tapa.
| № | Fusible | A | Circuito |
|---|---|---|---|
| 1 | EFI №2 | diez | Sistema de inyección de combustible multipuerto / Sistema de inyección de combustible multipuerto secuencial |
| 2 | DETENER №2 | 7.5 | Luces de freno, luz de freno de montaje alto, sistema de control de estabilidad del vehículo, sistema de frenos antibloqueo |
| 3 | RADAR CC | 7.5 | 2005-2010: sistema de control de estabilidad del vehículo |
| 4 | CABEZAL DERECHO LWR | 15 | Faro derecho (luz de cruce) |
| 5 | CABEZAL IZQUIERDO IZQUIERDO | 15 | Faro izquierdo (luz de cruce) |
| 6 | DETENER №3 | 7.5 | 2008-2012: sistema de transmisión controlado electrónicamente, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 7 | INJ | 15 | Sistema de inyección de combustible multipuerto / Sistema de inyección de combustible multipuerto secuencial |
| 8 | – | – | – |
| 9 | DETENER №1 | 15 | Sistema de comunicación multiplex |
| diez | STR LOCK | 25 | 2005-2010: sistema de bloqueo de dirección |
| 15 | 2011-2012: sistema de bloqueo de dirección | ||
| 11 | IMMOBI | 7.5 | 2005-2007: sistema inmovilizador del motor, sistema de llave inteligente |
| EFI №3 | 7.5 | 2008-2012: sistema de llave inteligente, sistema de transmisión controlado electrónicamente | |
| 12 | AMPERIO | 30 | Sistema de audio |
| 13 | – | – | – |
| 14 | – | – | Pin corto №1 |
| 15 | RAD №1 | 15 | Sistema de audio, pantalla central, sistema de navegación. |
| dieciséis | ECU-B | diez | Pantalla central, sistema de comunicación multiplex |
| 17 | HAZME | 7.5 | Calibradores y medidores, reloj, luz personal delantera, luz de cortesía de la puerta, abre-puertas de garaje, luz personal trasera, luz del maletero |
| 18 | TURN / HAZ | 15 | Intermitentes |
| 19 | IG2 | 25 | Sistema de inyección de combustible multipuerto / Sistema de inyección de combustible multipuerto secuencial |
| 20 | – | – | – |
| 21 | DESNUDO | 7.5 | bocinazo |
| 22 | LAVADORA | 20 | Limpiaparabrisas |
| 23 | A F | 25 | Sensor de relación aire / combustible |
| 24 | CABEZAL RH UPR | 15 | Faro derecho (luz de carretera) |
| 25 | CABEZAL IZQUIERDO UPR | 15 | Faro izquierdo (luz de carretera) |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | BOCINAZO | diez | bocinazo |
| 29 | – | – | Cuernos |
| 30 | EFI №1 | 25 | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, bomba de combustible |
| 31 | ETCS | diez | Sistema de inyección de combustible multipuerto / Sistema de inyección de combustible multipuerto secuencial |
| 32 | ALT-S | 7.5 | Cargando sistema |
| 33 | PUERTA №1 | 25 | Sistema de comunicación multiplex |
| 34 | AM2 | 7.5 | Sistema de arranque |
| 35 | ALT | 120 | Sistema de carga, «RR DEF», «ABS / VSC NO2». Fusibles «HEATER», «ABS / VSC №1», «RDI FAN», «WASHER» y «S-HORN» |
| 140 | Sistema de carga, «RR DEF», «ABS / VSC NO2». Fusibles «HEATER», «ABS / VSC №1», «RDI FAN», «WASHER» y «S-HORN» | ||
| 36 | – | – | – |
| 37 | PRINCIPAL | 40 | Faros |
| 38 | – | – | – |
| 39 | ST / AM2 | 30 | Sistema de arranque |
| 40 | CALENTADOR DE AGUA | 50 | Sistema de aire acondicionado |
| 41 | ABS / VSC №1 | 50 | Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo |
| 42 | VENTILADOR RDI | 50 | Ventilador de enfriamiento eléctrico |
| 43 | ABS / VSC №2 | 30 | Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo |
| 44 | RR DEF | 50 | Desempañador del parabrisas trasero, desempañador del retrovisor exterior |
| 45 | – | – | – |
| 46 | – | – | – |
| 47 | – | – | – |
| 48 | – | – | – |
| 49 | – | – | – |
| R1 | Motor de arranque (ST) | ||
| R2 | Embrague del compresor del aire acondicionado (MG CLT) | ||
| R3 | Encendido (IG2) | ||
| R4 | Luces de parada (BRK) | ||
| R5 | Desempañador del parabrisas trasero (RR DEF) | ||
| R6 | Motor de arranque (ST CUT) | ||
| R7 | Control de estabilidad del vehículo (VSC №1) | ||
| R8 | Ventilador de refrigeración eléctrico (FAN №1) | ||
| R9 | Faro (CABEZA) | ||
| R10 | Control de estabilidad del vehículo (VSC №2) | ||
