Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Honda Prelude (Mk2; 1982, 1983, 1984, 1985, 1986, 1987).
Comprobación y sustitución de fusibles.
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y que se haya quemado un fusible o disparado un interruptor automático. Antes de reemplazar o reparar partes eléctricas, verifique los fusibles o disyuntores apropiados.
Para comprobar un fusible, mire la tira plateada dentro del fusible. Si la tira está rota o derretida, reemplace el fusible.
Observar
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave del encendido y que todos los servicios estén apagados y/o desconectados.
- Siempre reemplace un fusible con uno del amperaje especificado. El uso de un fusible de mayor amperaje puede dañar gravemente los cables y provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo.
- Si un fusible vuelve a fundirse, comuníquese con un centro de servicio calificado.

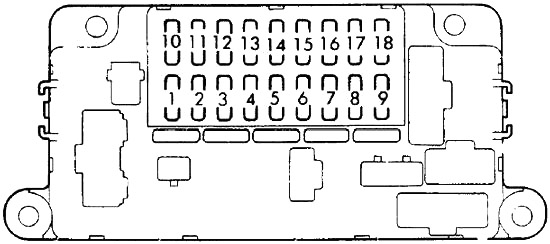

Diagrama de caja de fusibles de cabina
El panel de fusibles está ubicado debajo de la cubierta y a la izquierda de la columna de dirección.
| № | A | Componente protegido |
|---|---|---|
| 1 | 20 | Desempañante de la ventana trasera |
| 2 | 15 | Luz del maletero, luz de la caja de fusibles, luz interior, encendedor, reloj, llave de advertencia |
| 3 | 15 | Iluminación del tablero y la consola, luces traseras, luces de gálibo |
| 4 | diez | 1982-1985: Radio (memoria), luces de emergencia |
| 5 | diez | Intermitentes, luces de marcha atrás y de advertencia, indicadores de cambio y de seguridad, indicadores |
| 6 | 20 | Limpiaparabrisas/lavaparabrisas, techo corredizo, relé de elevalunas eléctrico (1986-1987) |
| siete | diez | 1986-1987: control de crucero |
| 8 | diez | Radiador de aire acondicionado y ventiladores de condensador, aire acondicionado |
| 9 | diez | Desempañante de la ventana trasera |
| diez | 20 | Controles de ventilador, controles de vacío del calentador, A/C |
| 11 | diez | Radio |
| 12 | 15 | 1986-1987: elevalunas eléctricos |
| 13 | 15 | 1986-1987: elevalunas eléctricos |
| 14 | diez | 1986-1987: inyección electrónica de combustible |

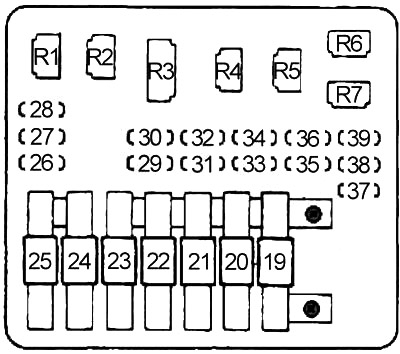

Diagrama de la caja de fusibles del compartimiento del motor
| № | A | Componente protegido |
|---|---|---|
| 1 | sesenta y cinco | Distribuidor de energía (fusible principal) |
| 2 | 35 | Techo corredizo |
| 3 | 15 | Cuerno, luces de freno |
| 4 | 15 | Retractor del faro derecho |
| 5 | 15 | Retractor del faro izquierdo |
| 6 | 20 | Ventiladores de radiador |
| siete | diez | 1982-1985: solenoide de fuga de arranque, advertencia de freno |
| 15 | 1986-1987: Unidad de control de emisiones (EFI), alternador | |
| 8 | diez | Controles de emisiones, sistema de carga, bomba de combustible |
| 9 | 15 | faro derecho |
| diez | 15 | faro izquierdo |
| 11 | diez | Luces de emergencia |
| 12 | 20 | 1986-1987: ventilador del condensador de aire acondicionado |
| 13 | Ventilador del radiador | |
| 14 | Encendiendo | |
| 15 | Techo corredizo abierto | |
| dieciséis | Cierre del techo corredizo | |
| 17 | regulador de intensidad | |
| 18 | 1986-1987: elevalunas eléctrico | |
| 19 | 1986-1987: ventilador del subrediador | |
