Mitsubishi Eclipse (4G; 2006-2012) Diagrama de fusibles



Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles Mitsubishi Eclipse 4G (2006, 2007, 2008, 2009, 2010, 2011, 2012).

Mitsubishi Eclipse (4G; 2006-2012)

Comprobación y sustitución de fusibles.

Para evitar que el sistema eléctrico se dañe por un cortocircuito o una sobrecarga, cada circuito individual está equipado con un fusible.

Use los diagramas de ubicación de fusibles y las tablas correspondientes para verificar qué fusible está relacionado con el problema. Mire a través del lado transparente del fusible para ver si el alambre de metal del interior está separado. Si es así, el fusible está quemado y debe ser reemplazado. Use un extractor de fusibles (ubicado en la cubierta de la caja de fusibles del tablero) para quitar los fusibles. Colóquelo sobre el fusible que desea quitar y tire del fusible directamente fuera del bloque de fusibles. Inserte un fusible nuevo de la misma capacidad de forma segura en la ranura correspondiente.

Si el fusible no está quemado, algo más debe estar causando el problema. Haga que su distribuidor Mitsubishi Motors autorizado o un centro de reparación de su elección inspeccionen el sistema.

Observar

  • Antes de reemplazar un fusible, apague siempre el elemento eléctrico correspondiente hasta el fusible y gire el interruptor de encendido a la posición «LOCK» o cambie el modo de funcionamiento a OFF.
  • No repare los fusibles y nunca utilice un fusible con una capacidad superior a la indicada o cualquier otro sustituto, como alambre, lámina, etc. Esto hará que el cableado del circuito se caliente y podría provocar un incendio.
  • Si el fusible de reemplazo vuelve a fundirse después de un breve período de tiempo, haga que un distribuidor autorizado de Mitsubishi Motors o un centro de reparación de su elección revisen el sistema eléctrico para encontrar y corregir la causa.

Estas listas de fusibles muestran los nombres de los sistemas eléctricos y sus capacidades de fusible. Hay fusibles de repuesto en la cubierta del tablero (lado del conductor).


Caja de fusibles del salpicadero

La caja de fusibles del habitáculo está situada delante del asiento del conductor en la posición que se muestra en la ilustración.

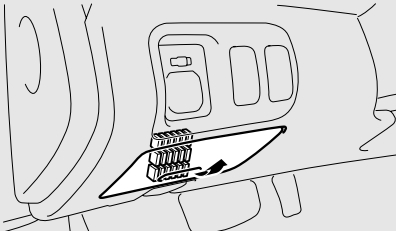

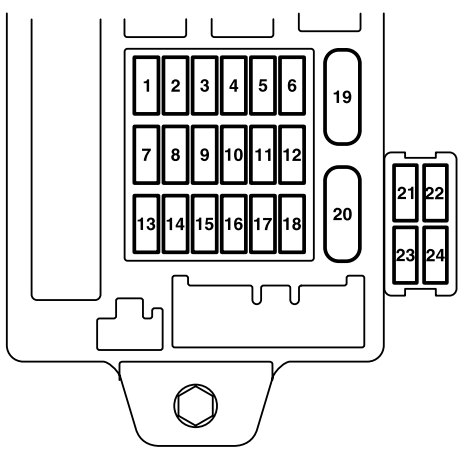

Ubicación de la caja de fusibles del tableroDiagrama de la caja de fusibles del tablero

Función/componente A
1 Bobina de encendido diez
2 Indicador 7.5
3 Luces de reversa 7.5
4 campana electrica 7.5
5 Relé 7.5
6 Calentamiento de espejos 7.5
siete No utilizado
8 Control del motor 7.5
9 No utilizado
diez No utilizado
11 Retrovisores exteriores 7.5
12 Control del motor 7.5
13 No utilizado
14 Limpiaparabrisas trasero 15
15 Cerraduras de puertas eléctricas 15
dieciséis Enchufe 15
17 No utilizado
18 No utilizado
19 Calentador 30
20 Desempañante de la ventana trasera 30
21 Techo corredizo 20
22 No utilizado
23 Control de elevalunas eléctrico 7.5
24 campana electrica 15
25 Fusible de repuesto 20
26 Fusible de repuesto 30
27 Fusible de repuesto 30

La caja de fusibles no contiene fusibles de repuesto de 7,5 A, 10 A y 15 A. Si se funde un fusible de una de estas capacidades, reemplácelo temporalmente tomando prestado el que corresponde a:

  • 5 A: Calefacción de los retrovisores exteriores
  • 10 A: luz interior (en el compartimiento del motor)
  • 15 A: toma de corriente

Reemplace el fusible prestado lo antes posible.


Cajas de fusibles del compartimiento del motor

En el compartimiento del motor, los bloques de fusibles están ubicados como se muestra en la ilustración.

Ubicaciones de la caja de fusibles del compartimiento del motor

  • A-Tipo A
  • B – Tipo B (solo ECLIPSE SPYDER)
  • C – Tipo C (solo modelos de 2,4 litros)

Escribe un:

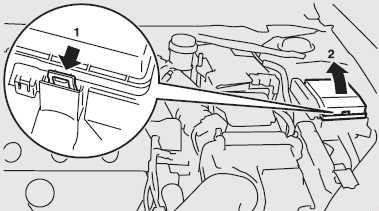

Caja de fusibles del compartimiento del motor A
  1. Empuje la palanca de bloqueo.
  2. Retire la tapa del bloque de fusibles.

Tipo B (solo ECLIPSE SPYDER):

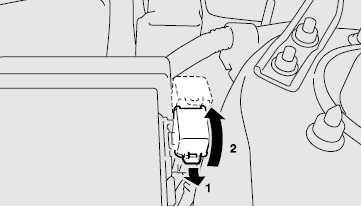

Caja de fusibles del compartimiento del motor B
  1. Tire de la palanca de bloqueo.
  2. Abre la tapa.

Tipo C (solo modelos de 2,4 litros):

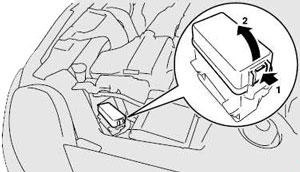

Caja de fusibles del compartimiento del motor C
  1. Empuje la palanca de bloqueo.
  2. Retire la tapa de la caja de relés.

diagramas

Tipo A y B

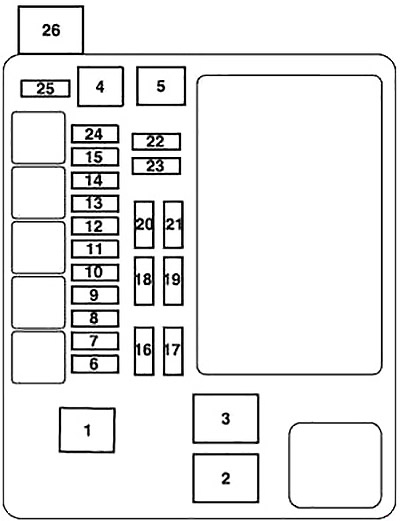

Diagrama de las cajas de fusibles A y B en el vano motor

Tipo C

Diagrama de la caja de fusibles del compartimiento del motor C

Un tipo A
1 Fusible (+B) 80
2 Motor del ventilador del radiador 30 (*2)
50 (*3)
3 Sistema de freno antibloqueo 60
4 switch de ignición 40
5 Control de elevalunas eléctrico 30
6 Faros antiniebla delanteros 15
siete Asiento con calefaccion 20
8 bocina 15
9 Control del motor 20
diez Aire acondicionado diez
11 Luces de freno 7.5
12 audio 30
13 Alternador 7.5
14 Luces de emergencia diez
15 transeje automatico 20
dieciséis Faro de luz alta (derecha) diez
17 Faro de luz alta (izquierda) diez
18 Luz baja derecha) 10 (*4)
20 (*5)
19 Luz de cruce (izquierda) 10 (*4)
20 (*5)
20 Luz de posición (derecha) 7.5
21 Luz de posición (izquierda) 7.5
22 lámpara de techo diez
23 Radio 15
24 Bomba de combustible 15
25 Limpiaparabrisas 30
Tipo B
26 campana electrica 40
Tipo C
1 motor del ventilador del condensador 20
2) Eslabón fusible (modelos de 2,4 litros);
3) Eslabón fusible (modelos de 3,8 litros);
4) Excepto para vehículos equipados con faros de descarga de alta intensidad;
5) Vehículos equipados con faros de descarga de alta intensidad.
