Toyota Prius (NHW11) (2000-2003) Diagrama de fusibles



Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Toyota Prius (NHW11) (2000, 2001, 2002, 2003).

Toyota Prius (NHW11) (2000-2003)

Comprobación y sustitución de fusibles

Los fusibles están diseñados para fundirse antes de que se dañe todo el mazo de cables. Si alguno de los componentes eléctricos no funciona, es posible que se haya fundido un fusible. Si esto sucede, revise y reemplace los fusibles según sea necesario.

  • Apague el motor y apague todos los accesorios eléctricos.
  • Abra la tapa de la caja de fusibles.
  • Consulte los diagramas a continuación para obtener detalles sobre qué fusible verificar.
  • Quite el fusible.
  • Compruebe si el fusible está fundido; si el cable delgado interior está roto, el fusible se ha fundido.
  • Reemplace el fusible fundido con un fusible nuevo de un amperaje adecuado.

darse cuenta

  • Nunca use un fusible de un amperaje más alto que el indicado, ni use ningún otro objeto en lugar de un fusible, incluso como una solución temporal. Esto puede causar grandes daños o incluso un incendio.
  • Utilice siempre un fusible Toyota genuino o equivalente.
  • No modifique los fusibles ni las cajas de fusibles.
  • Si el fusible reemplazado se quema nuevamente, haga que el vehículo sea inspeccionado por cualquier concesionario o reparador Toyota autorizado, u otro profesional debidamente calificado y equipado.

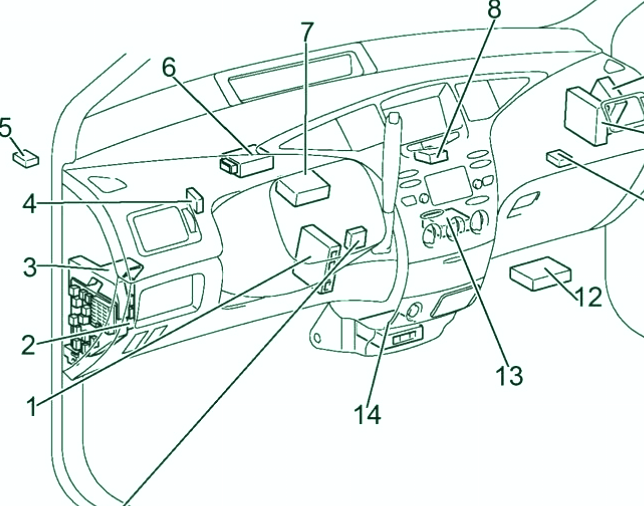

Compartimiento de pasajero

Compartimiento de pasajero

  1. ECU de freno
  2. ECU del cuerpo
  3. Caja de fusibles
  4. Relé de luz de circulación diurna
  5. Intermitente de señal de giro
  6. Ordenador con llave transpondedor
  7. Receptor de cerradura de puerta inalámbrico
  8. ECU de puerta de enlace
  9. EMPS ECU
  10. Módulo de control del motor
  11. Relé de luz de marcha atrás
  12. ECU de control del vehículo híbrido
  13. Amplificador de aire acondicionado
  14. Conjunto de sensor de airbag
  15. ECU de bloqueo de cambios

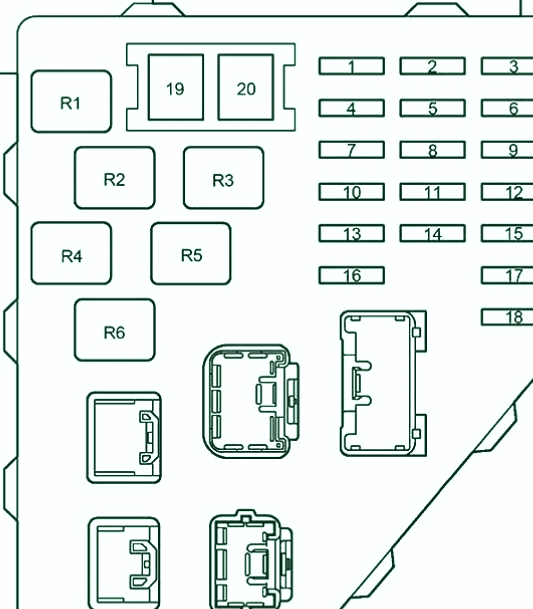

Diagrama de la caja de fusibles del compartimento de pasajeros

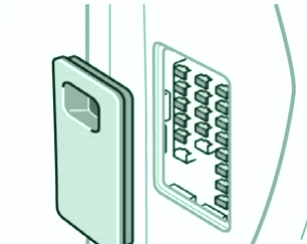

El panel de fusibles está ubicado detrás de la cubierta en el lado del conductor del tablero.

Ubicación de la caja de fusibles del compartimento de pasajerosDiagrama de la caja de fusibles del compartimento de pasajeros

Fusible A Circuito
1 PANEL 5 Sistema de audio, luz de cenicero, sistema de control de nivel de haz de luz de los faros, luz intermitente de emergencia
2 CALIBRE 10 Indicador y medidor, luz intermitente de emergencia, desempañador de la ventana trasera, indicador de recordatorio de servicio y zumbadores de advertencia, luz de marcha atrás, sistema de ventanilla eléctrica, sistema de aire acondicionado
3 HTR 10 Sistema de aire acondicionado
4 COLA 7.5 Luces de estacionamiento, luces traseras, luces de matrícula, luces de posición laterales
5 ECU − IG 5 Sistema de aire acondicionado, sistema de frenos antibloqueo, dirección asistida eléctrica, sistema de luces de circulación diurna
6 DETENER 15 Luces de freno, luces de freno de montaje alto, sistema de frenos antibloqueo
7 ACC 10 Luz de advertencia del sistema de frenos antibloqueo, reloj, sistema de audio, pantalla de información múltiple, sistema de bloqueo de cambios
8 LIMPIAPARABRISAS 30 Limpiaparabrisas
9 ECU − B 7.5 Sistema de aire acondicionado, sistema de luces de circulación diurna, sistema de dirección asistida eléctrica, sistema inmovilizador de vehículo híbrido
10 CIG 15 Toma de corriente
11 LAVADORA 15 Lavadora
12 PUERTA 30 Sistema de bloqueo de puerta eléctrico
13 SRS ACC 10 Airbags SRS, pretensores de cinturones de seguridad
14
15 OBD II 7.5 Sistema de diagnóstico a bordo
dieciséis
17 PWR1 20 Sistema de ventana eléctrica
18 AM1 5 Fusibles «ACC», «CIG», «SRS ACC», «WASHER», «HTR», «WIPER», «ECU − IG» y «GAUGE»
19 DEF 40 Desempañante de la ventana trasera
20 ENERGÍA 30 Ventanas eléctricas
Relé
R1 Encendido (IG1)
R2 Luces traseras (TAIL)
R3 Relé accesorio (ACC)
R4
R5 Relé de potencia (elevalunas eléctricos)
R6 Desempañador de la ventana trasera (DEF)

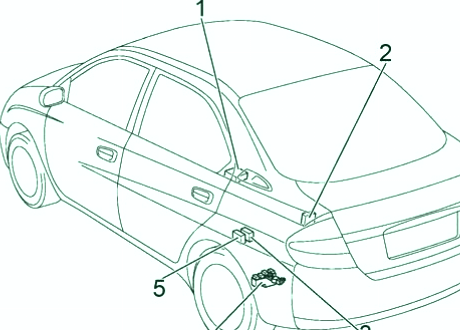

Compartimiento de pasajero

  1. ECU de navegación
  2. Relé del ventilador de la batería
  3. ECU de la batería
  4. Bloque de enlace fusible
  5. Relé principal del sistema

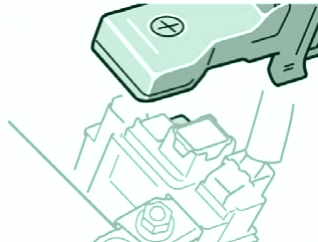

Bloque de enlace fusible

Está en el maletero en el terminal positivo de la batería.

Bloque de enlace fusibleBloque de enlace fusible

Fusible A Circuito
1 DC / DC − S 5 Inversor y convertidor
2 PRINCIPAL 120 «DC / DC», «BATT FAN», «HORN», «TURN-HAZ», «DOME», «THRO», «EFI», «AM2», «ABS №2», «ABS №3″, » Fusibles DC / DC-S «,» HV «,» HEAD «
3

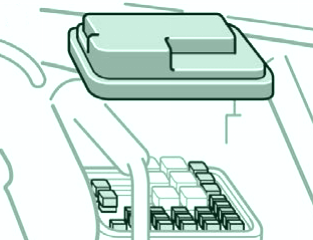

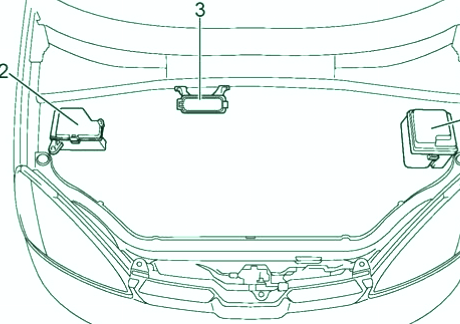

Compartimiento del motor

Compartimiento del motor

  1. Caja de fusibles
  2. Caja de fusibles adicional
  3. Caja de relés

Diagrama de la caja de fusibles del compartimento del motor

Ubicación de la caja de fusibles del compartimento del motorDiagrama de la caja de fusibles del compartimento del motor

Fusible A Circuito
1
2
3
4 VENTILADOR DE CDS 30 Sistema de aire acondicionado
5 BOCINA 10 bocina
6
7 CABEZA ALTA (RH) 10 con luz de circulación diurna: faro derecho (luz de carretera)
8 AM2 15 Sistema de arranque, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema inmovilizador de vehículo híbrido
9 THRO 15 Sistema de control electrónico del acelerador
10 CABEZA (RH) 10 Faro derecho
CABEZA BAJA (RH) 10 con luz de circulación diurna: faro derecho (luz de cruce)
11 CABEZA ALTA (LH) 10 con luz de circulación diurna: faro izquierdo (luz de carretera)
12 VENTILADOR DE BAT 10 Ventilador de enfriamiento de batería
13 ABS №3 20 Refuerzo de freno hidráulico
14 HV 20 Sistema híbrido
15 EFI 15 Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial
dieciséis CABEZA (LH) 10 Faro izquierdo
CABEZA BAJA (LH) 10 con luz de circulación diurna: faro izquierdo (luz de cruce)
17 HAZME 15 Sistema de audio, pantalla de información múltiple, luz interior, luz del maletero, sistema de ventanilla eléctrica, sistema de control remoto inalámbrico
18 TURN − HAZ 10 Luces de señal de giro, luz intermitente de emergencia
19 DC / DC 100 Relé ACC, relé IG1, relé TAIL, «ABS №4», «HTR1», «HTR2», «ABS №1», «HTR3», «EMPS», «CDS FAN», «RDI», «HTR», Fusibles OBD II «,» ECU-B «,» STOP «,» PWR1 «,» POWER «,» DOOR «,» DEF «,» AM1 «
20 CABEZA 30 con luz de circulación diurna: sistema de iluminación de circulación diurna
PIN CORTO sin luz de circulación diurna: pasador corto
21
22 HTR 50 Sistema de aire acondicionado
23 I + D + i 30 Ventilador de enfriamiento eléctrico
24 ABS №2 30 Refuerzo de freno hidráulico
Relé
R1 con luz de circulación diurna: Atenuador (DIM)
sin luz de circulación diurna: pasador corto
R2 Faro (CABEZA)
R3 Bomba de combustible (relé de apertura del circuito (C / OPN))
R4 Calentador (HTR)
R5 con luz de circulación diurna: pasador corto
R6 Unidad de control del motor (EFI)
R7 Embrague del compresor del aire acondicionado (CLR MG)
R8 Ventilador de refrigeración eléctrico (FAN №1)
R9 Ventilador de refrigeración eléctrico (FAN №2)
R10 Ventilador de refrigeración eléctrico (FAN №3)
R11 Encendido (IG2)
R12 bocina

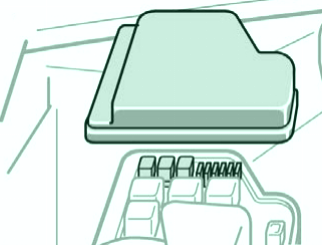

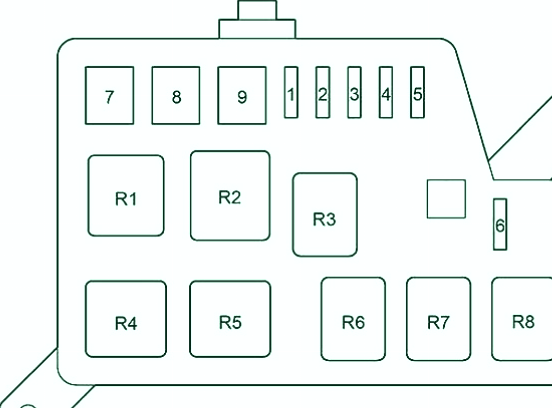

Caja de fusibles adicional

Ubicación de la caja de fusibles adicionalCaja de fusibles adicional

Fusible A Circuito
1 ABS №4 10 Sistema de frenos antibloqueo
2 HTR №1 30 Sistema de aire acondicionado
3
4 HTR №2 30 Sistema de aire acondicionado
5
6 DRL 7.5 Sistema de luces de circulación diurna
7 HTR3 50 Sistema de aire acondicionado
8 EMPS 50 Dirección asistida eléctrica
9 ABS №1 40 Sistema de frenos antibloqueo
Relé
R1 Luz de circulación diurna (DRL)
R2 Sistema de frenos antibloqueo (ABS SOL)
R3 (A / CW / P)
R4 Dirección asistida eléctrica (EMPS)
R5 Sistema de aire acondicionado (HTR3)
R6
R7 Sistema de aire acondicionado (HTR1)
R8 Sistema de aire acondicionado (HTR2)

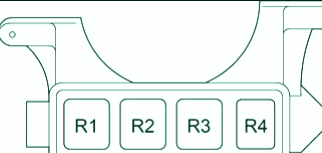

Caja de relés

Caja de relés

Relé
R1 (HYDRO MTR №1)
R2 (HYDRO MTR №2)
R3
R4 (IGCT)
