Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Ford Explorer / Explorer Sport (U152; 2000, 2001, 2002, 2003, 2004, 2005).
Comprobación y sustitución de fusibles
Los fusibles y los disyuntores protegen el sistema eléctrico de su vehículo contra sobrecargas. Si las partes eléctricas de su vehículo no funcionan, es posible que el sistema se haya sobrecargado y quemado un fusible o disparado un disyuntor. Antes de reemplazar o reparar cualquier pieza eléctrica, verifique los fusibles o disyuntores apropiados.
Para revisar un fusible, mire la banda plateada dentro del fusible. Si la banda está rota o derretida, reemplace el fusible.
Aviso
- Antes de reemplazar los fusibles, verifique que se haya quitado la llave del contacto y que todos los servicios estén apagados y/o desconectados.
- Siempre desconecte la batería antes de reparar fusibles de alta corriente.
- Siempre reemplace un fusible con uno que tenga el amperaje especificado. El uso de un fusible con un amperaje más alto puede causar daños graves en los cables y podría provocar un incendio.
- Nunca reemplace un fusible roto con algo que no sea un fusible nuevo. Utilice siempre un fusible intacto del mismo color.
- Si un fusible vuelve a quemarse, comuníquese con un centro de servicio calificado.

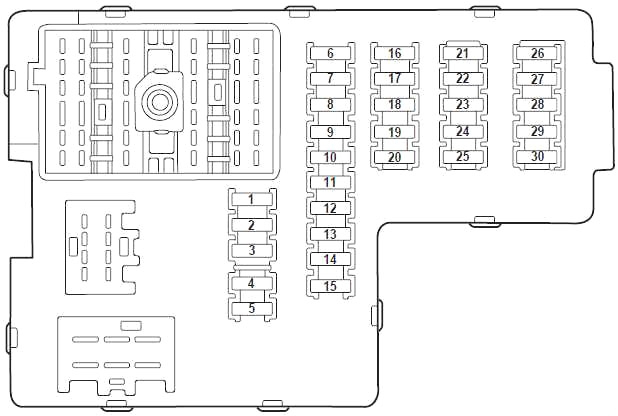

Caja de fusibles del habitáculo
El panel de fusibles está ubicado debajo del panel de instrumentos en el lado del conductor.
| № | A | Circuitos Protegidos |
|---|---|---|
| 1 | 30 | Módulo de asiento con memoria, asiento eléctrico del conductor (2003-2005), soporte lumbar eléctrico del conductor (2005) |
| 2 | 20 | Asientos con calefacción (2001-2002), techo corredizo |
| 3 | 20 | Radio, Amplificador, Antena eléctrica (2001-2002), DVD |
| 4 | 5 | Módulo limpiaparabrisas delantero |
| 5 | 15 | Relé intermitente (giro, peligros) |
| 6 | 10 | Bocina derecha (2001-2002), Key-in-chime (2003-2005) |
| 7 | 15 | Espejos térmicos |
| 8 | 5 | PCV calentado (2004-2005; solo motor de 4.0 L) |
| 9 | – | No usado (repuesto) |
| 10 | 10 | Bobina de relé de retroiluminación térmica, módulo de asiento térmico (2001-2002), actuador de mezcla de temperatura (2001-2002), contacto de embrague de aire acondicionado |
| 11 | 20 | Asientos con calefacción (2003-2005) |
| 12 | 5 | Interruptor de faros antiniebla (2001-2002), módulo 4×4 |
| 13 | 5 | Interruptor de cancelación de sobremarcha, emisor de combustible Flex (2001-2003) |
| 14 | 5 | Módulo PATS |
| 15 | 5 | Módulo de limpiaparabrisas trasero, Grupo, TPMS (2001-2003) |
| dieciséis | 5 | Espejo eléctrico, Climatizador manual, TPMS |
| 17 | 15 | Cuenta retrasada bobina, ahorrador de batería, luces interiores (delanteras y traseras), luz de la guantera |
| 18 | 10 | Bocina izquierda (2001-2003), Bomba de combustible flexible (2004-2005) |
| 19 | 10 | RCM, indicador PAD (2001-2002) |
| 20 | 5 | Interruptor del asiento del conductor con memoria, módulo del asiento del conductor, módulo de seguridad de la carrocería (BSM), LED PATS, sensor de carga solar (2001-2003) |
| 21 | 5 | Cuadro de instrumentos, brújula, bobina intermitente |
| 22 | 10 | ABS, Controlador IVD |
| 23 | 15 | 2001-2003: interruptor de posición del pedal de freno, relé de aplicación del freno del conductor, interruptor de desactivación de crucero redundante |
| 24 | 15 | Encendedor, OBD II, Remolque neutral |
| 25 | 5 | Actuador de temperatura de modo para control de clima auxiliar, bobina de carga de batería de remolque de remolque, TPMS (2004-2005) |
| 26 | 7.5 | Asistencia de estacionamiento en reversa, interbloqueo de cambio de freno, bobina de relé de luz de aproximación (2001-2002), interruptor IVD |
| 27 | 7.5 | Espejo con atenuación automática, sensor de rango de transmisión digital, luces de respaldo |
| 28 | 5 | Radio (Inicio) / DVD (Inicio) |
| 29 | 10 | Sensor de rango de transmisión digital, alimentación PWR al fusible # 28 (alimentación de inicio) |
| 30 | 5 | Luces de circulación diurna (DRL), solenoide remoto, controlador de clima DEATC, control de clima manual, actuador de mezcla de temperatura de control de clima manual |

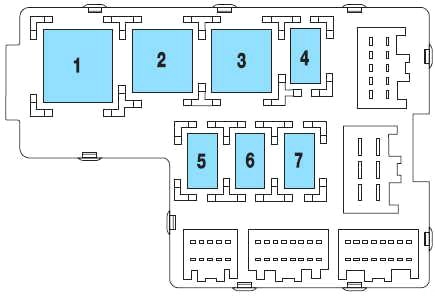

Lado superior
Estos relés están ubicados en el reverso del panel de fusibles del compartimiento de pasajeros.
| № | Circuitos Protegidos |
|---|---|
| 1 | Relé intermitente |
| 2 | descongelación trasera |
| 3 | Relé accesorio retardado |
| 4 | Abierto |
| 5 | Ahorro de batería |
| 6 | Abierto |
| 7 | Abierto |

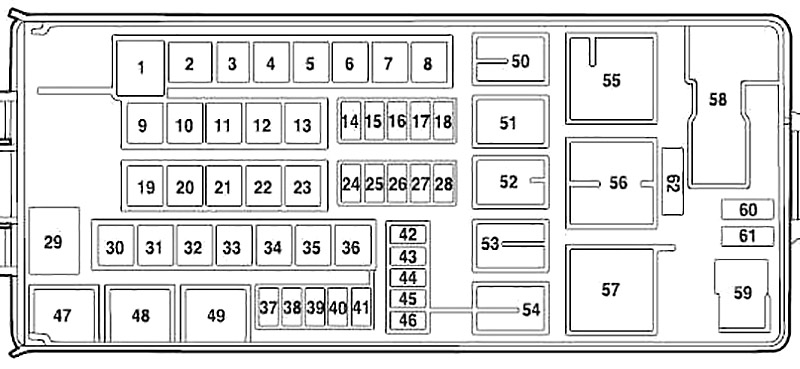

Caja de fusibles del compartimiento del motor
La caja de distribución de energía está ubicada en el compartimiento del motor.
| № | A | Circuitos Protegidos |
|---|---|---|
| 1 | 60 | PJB |
| 2 | 30 | BSM |
| 3 | 20 | Ventilador de empuje GCC (2001-2002; solo exportación) |
| 4 | 30 | descongelación trasera |
| 5 | 40 | Bomba del sistema de frenos antibloqueo (ABS) |
| 6 | 60 | Accesorio retrasado, Ventanas eléctricas (2004-2005), Audio (2004-2005) |
| 7 | 20 | Punto de poder # 2 |
| 8 | 30 | Motor cambio 4×4 (2004-2005) |
| 9 | 20 | Punto de poder # 1 |
| 10 | 30 | Módulo ABS (válvulas) |
| 11 | 40 | PTEC (2001-2003), módulo de control del tren motriz (PCM) (2004-2005) |
| 12 | 50 | Relé de encendido / Relé de arranque |
| 13 | 40 | Batería de remolque. Señales de giro para remolque de remolque |
| 14 | 10 | Luces de circulación diurna (DRL) (Canadá), faros antiniebla (2001-2002; solo exportación) |
| 15 | 15 | Memoria (KAPWR) (2001-2002), Memoria (PCM/DEATC/Cluster) (2003-2005), Luces de cortesía (2003-2005) |
| dieciséis | 15 | Interruptor de faros delanteros (2001-2003), interruptor de faros antiniebla (2003), luces de estacionamiento (2004-2005), luces de estacionamiento automáticas (2004-2005), bobina de relé de faros antiniebla delanteros (2004-2005) |
| 17 | 20 | 4×4 (v-bate 2) (2001-2003) |
| 5 | 4×4 de dos velocidades (bobinas de relé) (2004-2005) | |
| 18 | 20 | 4×4 (v-batt 1) (2001-2003), PCM con embrague 4×4 de dos velocidades (2004-2005) |
| 19 | 20 | Relé de luz alta |
| 20 | 30 | Módulo de freno eléctrico de remolque |
| 21 | 30 | Motor limpiaparabrisas delantero |
| 22 | 20 | encendido automático; Luz de cruce |
| 23 | 30 | Interruptor de encendido, diodo PCM (2004-2005) |
| 24 | 20 | Faros antiniebla traseros (2001-2002; solo exportación) |
| 25 | 15 | Activación y desactivación del freno (2004-2005) |
| 26 | 15 | Bomba de combustible (2001-2003) |
| 20 | Bomba de combustible (2004-2005) | |
| 27 | 20 | Lámparas para remolque de remolque, respaldo para remolque de remolque |
| 28 | 20 | Relé de bocina |
| 29 | 60 | PJB |
| 30 | 20 | motor limpiaparabrisas trasero |
| 31 | – | No utilizado |
| 32 | – | No utilizado |
| 33 | 30 | Motor de soplador auxiliar |
| 34 | 30 | Asientos eléctricos, Pedales ajustables |
| 35 | 20 | Tomacorriente trasero (2001-2002) |
| 36 | 40 | motor del ventilador |
| 37 | 15 | Relé embrague A/C/transmisión |
| 38 | 15 | Bobina en bujía (2001-2003), HEGO (2004-2005), VMV (2004-2005), CMS (2004-2005), ESM (2004-2005), CVS (2004-2005) |
| 39 | 15 | Inyectores / Relé de bomba de combustible |
| 40 | 15 | Potencia PTEC (2001-2003), potencia PCM (2004-2005) |
| 41 | 15 | HEGO (2001-2003), VMV (2001-2003), CMS (2001-2003), PTEC (2001-2003), Bobina en bujía (2004-2005; motor 4.6L solamente), Bobina de encendido (2004-2005; 4.0 motor L solamente) |
| 42 | 10 | Luz de cruce derecha |
| 43 | 10 | Luz baja izquierda |
| 44 | 15 | Faros antiniebla delanteros |
| 45 | 5 | Presostato de freno (2001-2002) |
| 2 | Presostato de freno (ABS) (2003-2005) | |
| 46 | 20 | Luces altas |
| 62 | 30 | Disyuntor: accesorio retardado (2001-2002), disyuntor de ventanas eléctricas (2003-2005) |
| 47 | Relé de bocina | |
| 48 | Relé de la bomba de combustible | |
| 49 | Relé de luz alta | |
| 50 | Relé de faros antiniebla | |
| 51 | Relevo IVD de la policía | |
| Relé DRL (Canadá) | ||
| 52 | Relé del embrague del aire acondicionado | |
| 53 | Remolque de remolque giro a la derecha | |
| 54 | Remolque de remolque giro a la izquierda | |
| 55 | Relé del motor del ventilador | |
| 56 | Relé de arranque | |
| 57 | relé PTEC | |
| relé PCM | ||
| 58 | Relé de encendido | |
| 59 | Freno del conductor aplicado o relé DRL (solo Canadá) | |
| 60 | diodo PCM | |
| 61 | Diodo embrague aire acondicionado | |

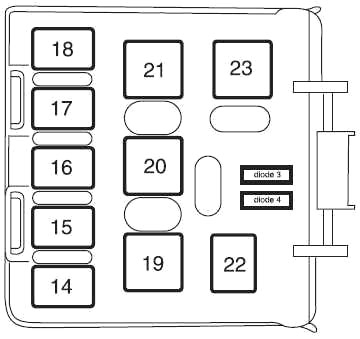

Caja de relés trasera
La caja de relés está ubicada en el panel tapizado del cuarto del lado del pasajero trasero.
| № | Circuitos Protegidos |
|---|---|
| 14 | No utilizado |
| 15 | Luces de marcha atrás para remolque |
| dieciséis | No utilizado |
| 17 | No utilizado |
| 18 | No utilizado |
| 19 | Luces de estacionamiento para remolques |
| 20 | Carga de batería de remolque |
| 21 | No utilizado |
| 22 | Luces de aproximación |
| 23 | No utilizado |
| 3 | No utilizado |
| 4 | No utilizado |
Caja de relé auxiliar
La caja de relés está ubicada en el guardabarros delantero derecho, debajo del módulo de control de velocidad (vehículos canadienses equipados con AdvanceTrac).
| № | Circuitos Protegidos |
|---|---|
| 64 | Vehículos policiales equipados con AdvanceTrac® |
| Motor 4×4 de dos velocidades en sentido horario (2004-2005) | |
| sesenta y cinco | Motor 4×4 de dos velocidades en sentido antihorario (2004-2005) |
| 66 | Abierto |
