Toyota RAV4 (XA20) (2000-2005) Diagrama de fusibles
Tabla de contenidos
Diagrama de caja de fusibles (disposición de fusibles), ubicación y asignación de fusibles y relés Toyota RAV4 (XA20) (2000, 2001, 2002, 2003, 2004, 2005).
Comprobación y sustitución de fusibles
Los fusibles están diseñados para fundirse antes de que se dañe todo el mazo de cables. Si alguno de los componentes eléctricos no funciona, es posible que se haya fundido un fusible. Si esto sucede, revise y reemplace los fusibles según sea necesario.
- Apague el motor y apague todos los accesorios eléctricos.
- Abra la tapa de la caja de fusibles.
- Consulte los diagramas a continuación para obtener detalles sobre qué fusible verificar.
- Quite el fusible.
- Compruebe si el fusible está fundido; si el cable delgado interior está roto, el fusible se ha fundido.
- Reemplace el fusible fundido con un fusible nuevo de un amperaje adecuado.
darse cuenta
- Nunca use un fusible de un amperaje más alto que el indicado, ni use ningún otro objeto en lugar de un fusible, incluso como una solución temporal. Esto puede causar grandes daños o incluso un incendio.
- Utilice siempre un fusible Toyota genuino o equivalente.
- No modifique los fusibles ni las cajas de fusibles.
- Si el fusible reemplazado se quema nuevamente, haga que el vehículo sea inspeccionado por cualquier concesionario o reparador Toyota autorizado, u otro profesional debidamente calificado y equipado.

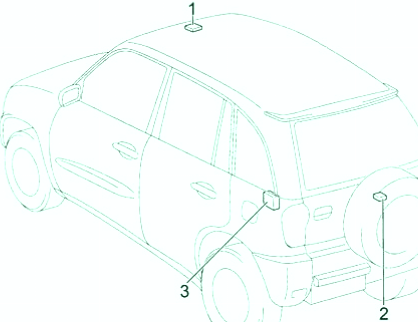

Compartimiento de pasajero
Volante a la izquierda

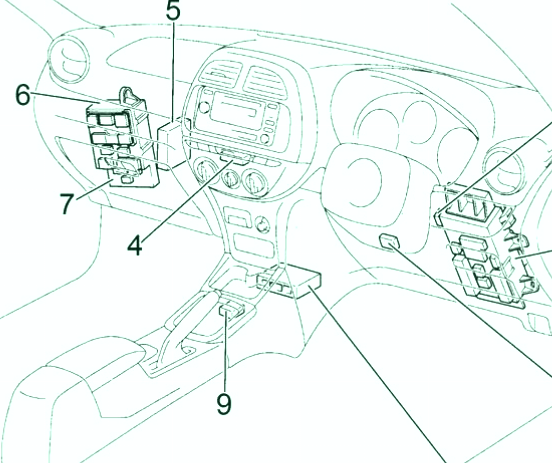

Manejo del lado derecho
- Caja de fusibles
- LHD: relé de luz trasera
- Amplificador de llave transpondedor
- Amplificador de aire acondicionado
- ECU del motor y ECT (A / T)
ECU del motor (M / T) - Bloque de conexiones del lado del pasajero
- ECU del bloque de conexiones del lado del pasajero
- Conjunto de sensor de bolsa de aire central
- ECU de bloqueo de cambios
- Relé intermitente de señal de giro
- Interruptor y relé de control de techo corredizo
- Relé y motor del limpiaparabrisas trasero
- Receptor de control de puerta
Diagrama de la caja de fusibles del compartimento de pasajeros
El panel de fusibles está ubicado detrás de la bandeja de monedas en el lado del conductor del tablero.
| № | Fusible | A | Circuito |
|---|---|---|---|
| 1 | DETENER | 10 | Luces de freno, luz de freno de montaje alto, sistema de frenos antibloqueo, sistema de control de bloqueo de cambios, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de control de crucero |
| 2 | CIG | 15 | Encendedor |
| 3 | TOMA DE CORRIENTE | 15 | Enchufes de electricidad |
| 4 | S-HTR | 10 | Calentador de asiento |
| 5 | PANEL | 7.5 | Luz del panel de instrumentos, medidores y medidores, luces antiniebla delanteras, control de luces del panel de instrumentos, desempañadores de los espejos retrovisores exteriores, sistema de aire acondicionado |
| 6 | FR NIEBLA | 15 | Faros antiniebla delanteros |
| 7 | BOCINA | 10 | bocina |
| 8 | COLA | 7.5 | Luces traseras, luces de matrícula, luces del grupo de instrumentos |
| 9 | COLA Y PANEL | 15 | Fusibles «PANEL» y «TAIL» |
| 10 | ACC | 7.5 | Sistema de audio para el automóvil, sistema de control de bloqueo de cambios, reloj, espejos retrovisores eléctricos |
| 11 | DEF | 20 | Desempañante de la ventana trasera |
| 12 | CALIBRE | 10 | Luces de marcha atrás, ventiladores de refrigeración eléctricos, sistema de aire acondicionado, luces indicadoras de transmisión automática, sistema de carga |
| 13 | OBD | 7.5 | Sistema de diagnóstico a bordo |
| 14 | IG2 | 10 | Luz de advertencia de descarga, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de arranque, sistema de airbag SRS, medidores y medidores |
| 15 | PUERTA | 20 | Sistema de bloqueo de puerta eléctrico |
| dieciséis | MIR HTR | 10 | Desempañadores del espejo retrovisor exterior |
| 17 | RR WIP | 15 | Limpiaparabrisas y lavaparabrisas trasero |
| 18 | WIP | 25 | Limpiaparabrisas y lavaparabrisas |
| 19 | ECU IG | 10 | Intermitentes de emergencia, indicadores y medidores, sistema de frenos antibloqueo, sistema de airbag SRS, sistema de control de bloqueo de cambios, sistema de control de crucero, sistema de control de estabilidad del vehículo, sistema de control de tracción |
| 20 | ENERGÍA | 30 | Techo corredizo eléctrico, elevalunas eléctricos |
| 21 | AM1 | 40 | Tomas de corriente, desempañador de la ventana trasera, fusibles «ACC», «CIG», «ECU IG», «GAUGE», «RR WIP», «S − HTR» y «WIP» |
| R1 | bocina | ||
| R2 | Luz antiniebla trasera (RR FOG) | ||
| R3 | Desempañador de la ventana trasera (DEF) | ||
| R4 | Toma de corriente (PWR OUTLET) | ||
| R5 | Ventana eléctrica (PWR) | ||

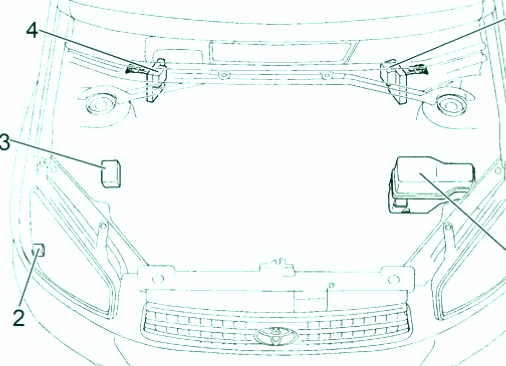

Compartimiento del motor
- Caja de fusibles
- Relé de control del limpiador de faros
- Actuador ABS y ECU
- LHD: Bloque de enlace fusible
- RHD: Bloque de enlace fusible
Diagrama de la caja de fusibles del compartimento del motor
| № | Fusible | A | Circuito |
|---|---|---|---|
| 1 | – | – | Pasador corto |
| 2 | ALT-S | 5 | Cargando sistema |
| 3 | A / F | 20 | Sensor A / F |
| RADIO №2 | 30 | Sistema de audio | |
| 4 | EFI1 | 20 | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sensor de temperatura del fluido de la transmisión automática, fusibles «EFI2» y «EFI3» |
| 5 | CORTAR | 30 | Fusibles «RADIO» y «DOME» |
| 6 | HAZ | 10 | Intermitentes de emergencia |
| 7 | EFI2 | 5 | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 8 | ABS 2 | 30 | Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de asistencia de frenado |
| 9 | HAZME | 10 | Reloj, luz personal, luces interiores, sistema de aire acondicionado, sistema de control remoto inalámbrico, luz indicadora de luces altas de los faros, medidores y medidores, luz indicadora de luces altas de los faros |
| 10 | PRINCIPAL | 30 | Fusibles «H − LP RH” y «H − LP LH» |
| 11 | EFI3 | 10 | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de control de emisiones |
| 12 | RADIO | 15 | Sistema de audio para el coche |
| 13 | C.A | 5 | Sistema de aire acondicionado |
| 14 | IGN | 15 | Sistema de arranque, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 15 | – | – | – |
| dieciséis | – | – | – |
| 17 | ETCS | 10 | Sistema de control electrónico del acelerador |
| 18 | H − LP RH | 10 | Faro derecho |
| 19 | H − LP LH | 10 | Faro izquierdo |
| 20 | INJ | – | Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 21 | S T | 5 | Sistema de arranque |
| 22 | AM2 | 30 | Luz de advertencia de descarga, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial, sistema de arranque, sistema de airbag SRS y fusible «IG2» |
| 23 | HTR | 40 | Sistema de aire acondicionado |
| 24 | H − LP CLN | 30 | Limpiador de faros |
| F − HTR | 30 | Calentador de combustible | |
| 25 | CDS | 30 | Ventilador de enfriamiento eléctrico |
| 26 | ABS 1 | 40 | Sistema de anti bloqueo de frenos |
| 50 | Sistema de anti bloqueo de frenos | ||
| 27 | I + D + i | 30 | Ventilador de enfriamiento eléctrico |
| R1 | Unidad de control del motor (EFI MAIN) | ||
| R2 | Ventilador de refrigeración eléctrico (FAN №3) | ||
| R3 | Encendido (IG2) | ||
| R4 | Ventilador de refrigeración eléctrico (FAN №2) | ||
| R5 | Sensor de relación aire-combustible (A / F) | ||
| R6 | Ventilador de refrigeración eléctrico (FAN №2) | ||
| R7 | Bomba de combustible (C / OPN) | ||
| R8 | Calentador (HTR) | ||
| R9 | Motor de arranque (ST) | ||
| R10 | Luz de circulación diurna (DRL) | ||
| R11 | Unidad de control del motor | ||
| R12 | – | ||
